中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、漆膜柔韌性、彎曲性能的定義

漆膜柔韌性、彎曲性能，是指漆膜在受到外部力作用時，所表現(xiàn)出的彈性、塑性以及附著力等多重性能的綜合體現(xiàn)。這一性能對于涂層在各種環(huán)境和應(yīng)用中的表現(xiàn)至關(guān)重要。柔韌性、彎曲性能是由涂料的成分和材質(zhì)所決定的，同時也與檢測時的涂層變形速度和時間相關(guān)，還可以通過耐沖擊性和后成形性等方式來評估。

漆膜柔韌性、彎曲性能不僅關(guān)系到其在使用過程中的耐久性，還直接影響了產(chǎn)品的外觀和性能。因此，在涂料工業(yè)中，柔韌性、彎曲性能的測定是一項至關(guān)重要的工作。目前，常用的柔韌性、彎曲性能檢測方法如下。

二、漆膜柔韌性、彎曲性能測試標(biāo)準(zhǔn)

（一）GB/T1731-2020《漆膜、膩子膜柔韌性測定法》

1.漆膜柔韌性

軸棒測定器是一種用于測定漆膜柔韌性的常見工具，其標(biāo)準(zhǔn)規(guī)定為國家標(biāo)準(zhǔn)GB/T1731-2020《漆膜、膩子膜柔韌性測定法》中4漆膜柔韌性測定法。

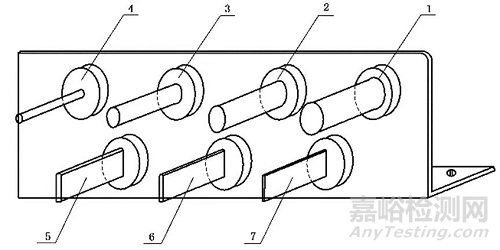

軸棒測定器由粗細(xì)不同的7個鋼制的軸每個軸棒長度均為35mm棒所組成，固定于底座上，底座可用螺絲釘固定在試驗臺邊上。該方法使用不同直徑的軸棒，其曲率直徑分別為1mm、2mm、3mm、4mm、5mm、10mm和15mm。在測試時，將待檢測的涂漆馬口鐵板放置在不同直徑的軸棒上，通過彎曲來測試涂層的柔韌性。測試時將涂漆的馬口鐵板在不同直徑的軸棒上彎曲，以其彎曲后不引起漆膜破壞的最小軸棒的直徑(mm)來表示。

2.膩子膜柔韌性

參照國家標(biāo)準(zhǔn)GB/T1731-2020《漆膜、膩子膜柔韌性測定法》中5膩子膜柔韌性測定法。

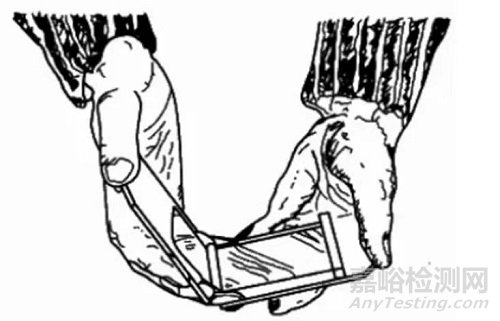

將涂有膩子膜的馬口鐵樣板彎曲，觀察膩子涂膜是否產(chǎn)生裂紋或脫落等現(xiàn)象，以彎曲圓弧的最小直徑毫米表示。適用于測定厚漆膩子柔韌性能。

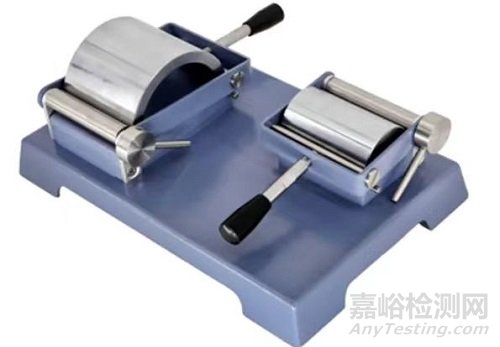

膩子柔韌性測定儀技術(shù)參數(shù)：

(1)軸棒：直徑100mm；長80mm

(2)軸棒：直徑50mm；長80mm

（二）GB/T6742-2007《色漆和清漆彎曲試驗(圓柱軸)》

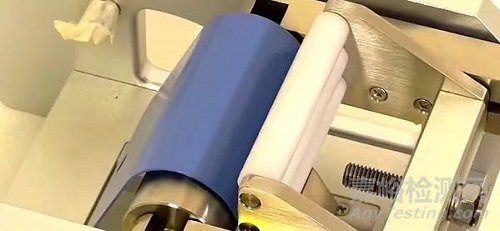

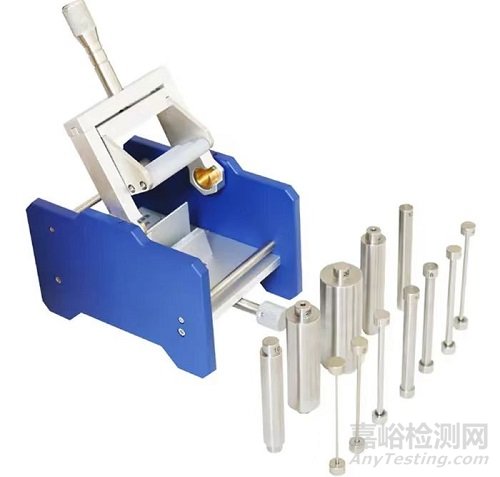

圓柱軸彎曲實驗儀適用于0.3mm厚度以下的試板，軸的直徑范圍廣泛，包括2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm和32mm。測試時，試板被插入軸中，并使涂層面朝外，然后在儀器中彎曲試板180°，觀察漆膜是否出現(xiàn)開裂或剝離。這種方法的優(yōu)點是可以進(jìn)行整板試驗，且不需要直接接觸涂層，消除了人體溫度對試板的影響。

（三）GB/T11185-2009《色漆和清漆彎曲試驗(錐形軸)》

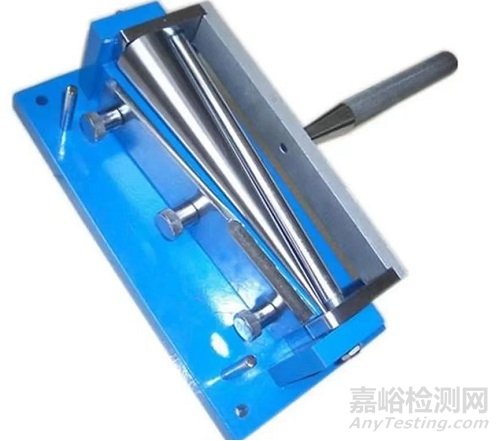

錐形撓曲測驗儀的中心軸為錐形，具有特定的尺寸，包括長度(203±3)mm、直徑從最大38mm延伸至最小3.2mm。在測試時，將尺寸為75mm×150mm的試驗樣板插入固定好的儀器中，然后通過轉(zhuǎn)動上部手柄來使試板貼緊錐形軸表面進(jìn)行彎曲。在充足的光照條件下，使用10倍放大鏡或肉眼觀察涂層是否出現(xiàn)開裂或剝離，然后測量從軸的細(xì)端到最后可見開裂處的距離，以毫米表示試板上的開裂范圍長度。

（四）GB/T30791-2014《色漆和清漆T彎試驗》

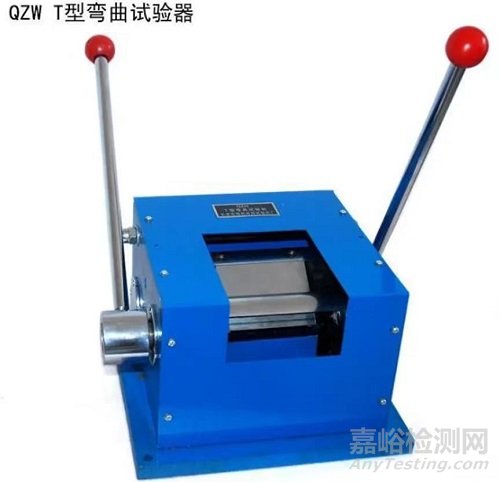

T彎法：繞彩涂鋼板自身的邊緣180°彎曲

1.把試樣的一端插入彎曲試驗機中約10mm，壓緊試樣，轉(zhuǎn)動手柄將試樣彎曲到銳角，然后取出試樣插入臺鉗，將試樣的彎曲部分壓緊，即為“0T”彎曲。

2.用肉眼檢查涂層上是否出現(xiàn)開裂。離邊緣5mm內(nèi)的涂層損傷不予考慮。

3.沿著彎曲面貼上透明膠帶，邊并除氣泡邊將膠帶粘貼平整，然后在0.5~1s內(nèi)沿彎曲面以60°方向迅速地用力撕下膠帶，檢查膠帶上是否留有脫落的涂層。

4.試樣繞“0T”彎曲部分繼續(xù)作180°彎曲，折疊中央有一個試樣厚度則為“1T”彎曲。同樣用肉眼和膠帶檢查涂層是否有開裂或脫落。離邊緣5mm內(nèi)的涂層損傷不予考慮。

5.重復(fù)4，進(jìn)行2T、3T...彎曲，直到涂層未出現(xiàn)開裂或脫落為止。試樣經(jīng)彎曲后，重迭部分不應(yīng)有明顯的空隙存在。
