定義：

振動是機械系統中運動量（位移，速度和加速度）的振蕩現象。



試驗?zāi)康模?/span>

模擬一連串振動現象，測試產品在壽命周期中，是否能承受運輸或使用過程的振動環境的考驗，也能確定產品設計和功能的要求標準。振動試驗的精義在于確認產品的可靠性及提前將不良品在出廠前篩檢出來，并評估其不良品的失效分析使其成為高水平、高可靠性的產品。

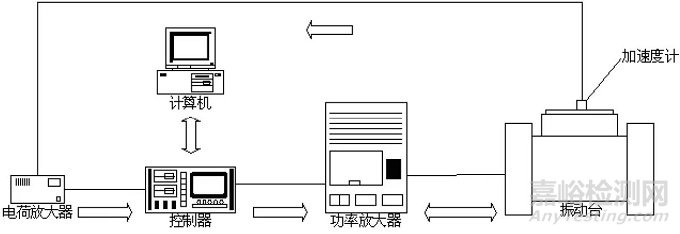

振動系統原理



振動試驗臺參數介紹

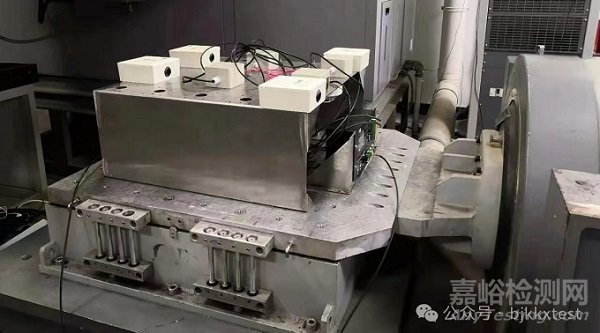

3.2T 振動臺

設備廠商：蘇試儀器

頻率范圍：5~3000Hz

額定推力：30kN

最大振幅：51mm

測試臺面：800×900mm

臺面孔距：10*10cm

臺面孔徑：φ10mm

測試項目：正弦掃頻、隨機振動、定頻振動、小于30g沖擊/碰撞、運輸振動等。



試驗分類

√ 根據振動類型：正弦振動、隨機振動；

√ 根據溫度控制：普通振動、三綜合振動（溫度、濕度、振動）。



正弦振動和隨機振動的區別

√ 隨機振動在整個測試中，每一時刻的頻率、加速度、振幅都是隨機的；

√ 正弦振動在整個測試中，每一時刻的頻率、加速度、振幅都是確定的；

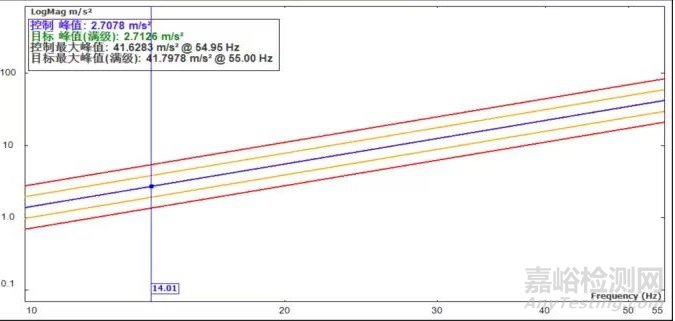

正弦振動試驗圖譜

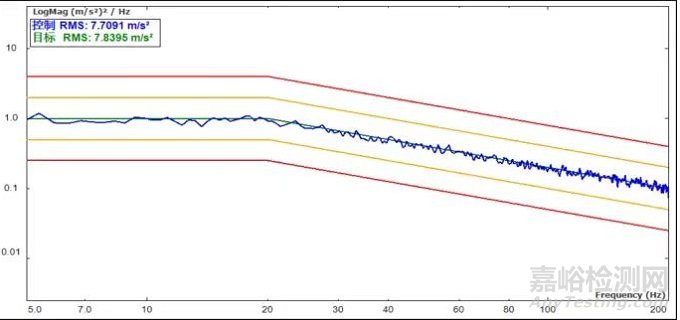

隨機振動試驗圖譜



振動名詞解釋

√ 頻率：每秒鐘的振動次數，單位Hz。

√ 頻率范圍：由標準或是客戶給出的一個頻率掃描區間，如2~500Hz。

√ 加速度：單位通常是gn或者m/s2，1gn=9.8m/s2。

√ 振幅（位移）：振動的峰峰值（peak-peak）,單位通常是mm。

√ 交越頻率：在振動試驗中由一種振動特性量變?yōu)榱硪环N振動特性量的頻率。如交越頻率由等位移-頻率關系變?yōu)榈燃铀俣?頻率關系時的頻率。

√ 掃頻速率：指從最低頻率掃描到最高頻率的速率.如：1oct/min:1倍頻程/min。

例:1oct/min,5Hz到10Hz需1min,10Hz到20Hz需1min。

√ 功率譜密度（PSD）：單位頻率的能量分布，單位：g2/Hz。

√ 均方根值（RMS）：曲線所圍面積開平方；

√ 共振搜索：一般產品上有各種零件，而每一個零件皆有其不同的共振頻率，同時會因形狀、重量、固定方式不同而在振動發生時產生不同的共振頻率及放大倍率，因此需對特定零組件搜尋它的共振特性，再依其特性執行共振點的加振試驗。

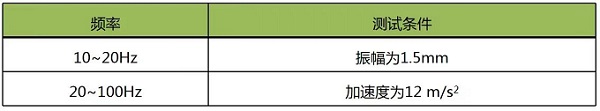

完整的正弦振動條件示例



含頻率范圍、加速度或振幅、掃頻速率、測試時間或循環次數、測試軸向等；



掃頻速率為1oct/min，測試時間為2H/軸*3軸（X軸、Y軸、Z軸）

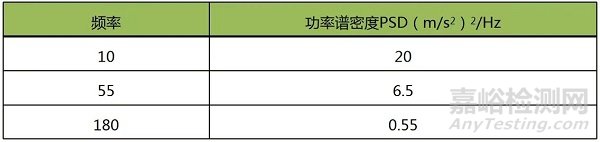

完整的隨機振動條件示例



含頻率范圍、加速度譜密度或功率譜密度、斜率、測試時間、測試軸向等；

測試時間為2H/軸*3軸（X軸、Y軸、Z軸）



常見的振動試驗標準

√ GB/T 2423.10-2019     電工電子產品環境試驗-正弦振動；

√ IEC 60068-2-6：2007   基本環境試驗規程-正弦振動；

√ GB/T 2423.56-2018     電工電子產品環境試驗-寬帶隨機振動；

√ IEC 60068-2-64：2008  基本環境試驗規程-寬帶隨機振動；

√ GB/T 28046.3-2011     道路車輛電氣及電子設備-第3部分：機械負荷；

√ ISO 16750-3:2012      道路車輛電氣及電子設備-第3部分：機械負荷；

√ GB/T 2423.5-2019      環境試驗 第2部分：試驗方法試驗Ea 和導則：沖擊；

√ IEC 60068-2-27:2008   環境試驗 第2部分：試驗方法試驗Ea 和導則：沖擊。
