      碳纖維復合材料具有比強度、比模量高，可設計性強等優良特性，廣泛應用于航空、航天等領域。然而，碳纖維復合材料在制造過程中容易產生分層、裂紋、孔隙等缺陷，其中孔隙最為常見?？紫稌?huì)降低樹脂基體與纖維界面的性能，同時孔隙處產生的應力集中也會加速微裂紋的產生與擴展，降低材料的力學性能。目前，用來表征孔隙的主要量化指標是孔隙率，因而在實際測試過程中，孔隙率試驗結果的準確度對優化生產工藝、提高產品質量具有重要意義。



      檢測過程中，受檢測設備、檢測方法、檢測環境等因素的影響，孔隙率測量結果始終存在誤差，被測量的真值難以準確確定，因此測量結果就具有不確定性。不確定度表示測量結果的可靠程度，是量值溯源體系中不可缺少的一部分。檢測結果的可靠性很大程度上取決于測量結果的不確定度，不確定度越小，表明檢測結果越準確可靠。金相法是目前復合材料孔隙率破壞檢測方法中最常用的方法。研究人員以GB/T 3365—2008《碳纖維增強塑料孔隙含量和纖維體積含量試驗方法》中的顯微鏡標尺法為例，分析試驗過程中的不確定度來源，評價孔隙率測量不確定度。



1、 試驗方法及數學模型



     選用尺寸為20mm×10mm（長度× 寬度）的試樣，按照GB/T 3365—2008對試樣進行測試。依據其中的顯微鏡標尺法，在光學顯微鏡下進行試驗，首先使用測微尺對目鏡網格尺寸進行標定，然后計數整個試樣上孔隙所占的格子數，計算出孔隙面積，進而計算出孔隙率。具體數學模型為



2、 不確定度來源分析



     在評定不確定度時，影響因素既不能重復，也不能遺漏，重復評定會使評定的不確定度過大，遺漏影響因素則會使不確定度偏小。經綜合分析，孔隙率的測量不確定度分量主要有以下幾個方面。



    （1）試樣檢測面長度L引入的不確定度分量為u(L)，靈敏系數c(L) 為





   （2）試樣檢測面寬度D引入的不確定度分量為u(D)，靈敏系數c(D)為



    （3）目鏡網格邊長l引入的不確定度分量為u(l)，靈敏系數c(l) 為





    （4）孔隙格子數Nv 引入的不確定度分量u(Nv)，靈敏系數c(Nv)為





3、 孔隙率測量結果及不確定度評定



3.1 孔隙率測量結果

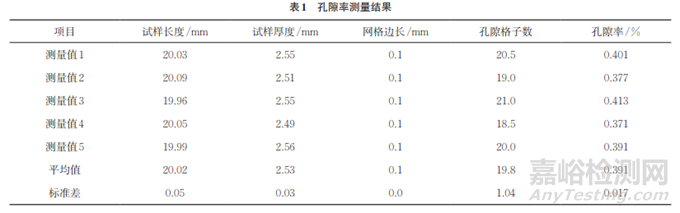

     由1名試驗員對試樣進行5次測量，結果如表1所示。

3.2 不確定度分量的評定



3.2.1 檢測面長度L引入的不確定度分量u(L)



     由測量重復性引入的A類不確定度分量u1(L)為0.022mm。



     采用B類方法對游標卡尺測量誤差引入的不確定度分量u2(L)進行評定，由其校準證書可知，測量不確定度U為0.01mm，k=2，則u2(L)=U/2=0.005mm。



     因此，由試樣檢測面長度引入的標準不確定度分量

3.2.2 檢測面厚度D引入的不確定度分量u(D)



      由測量重復性引入的A 類不確定度分量u1(D)為0.013mm。



     采用B類方法對游標卡尺測量誤差引入的不確定度u2(D)進行評定，由其校準證書可知，測量不確定度U為0.01mm，k=2，則u2(D)=U/2=0.005mm。



     因此，由試樣檢測面長度引入的標準不確定度分量



3.2.3 目鏡網格邊長l引入的不確定度分量u(l)



     采用B類方法對目鏡網格邊長l引入的不確定度分量u(l) 進行評定，該分量主要由測微尺標定引入，依據測微尺校準證書，測量不確定度U為0.002mm，k=2，則u(l)=U/2=0.001mm。



3.2.4 孔隙格子數Nv引入的不確定度分量u(Nv)



     由測量重復性引入的A類不確定度分量u1(Nv)為0.47。



     光學顯微鏡的放大倍數為100倍，由校準證書可知，該放大倍數的準確度為+0.1%，屬于正態分布，若置信概率取95%，則包含因子kp為1.96。將5個數據的平均值19.8作為孔隙格子數，則由光學顯微鏡放大倍數準確性引入的測量不確定度分量u2(Nv)=0.01 。



     因此，孔隙格子引入的標準不確定度分量



3.3 不確定度分量匯總

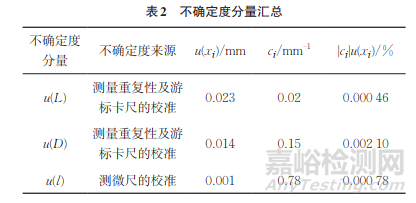

      不確定度分量匯總?cè)绫?所示，其中ci為靈敏系數。u(NV)的不確定度來源為測量重復性及放大倍數誤差，其u(xi)為0.47，ci為0.02，|ci|u(xi)為0.00940%。





3.4 合成標準不確定度的評定



     各分量間彼此不相關，所以合成標準不確定度uc=



3.5 擴展不確定度的評定



     擴展不確定度U為合成不確定度uc與包含因子k的乘積，一般取k=2，置信概率為95%，擴展不確定度U = kuc=0.02%。



4、 分析與討論



     通過對孔隙率測試過程中的不確定度來源進行分析，對不確定度分量進行評定，得到顯微鏡標尺法測量孔隙率的擴展不確定度，得出各個不確定度分量的影響程度，其中孔隙格子數的測量重復性是影響孔隙率不確定度的主要因素。



     GB/T 3365—2008中顯微鏡標尺法要求：以1/4 格為最小計數單位，以大于1/4格記作1/2格，大于1/2格記作3/4格，大于3/4格記作1 格，由此可見計數方法本身就存在一定誤差。為分析目鏡網格尺寸及放大倍數差異對孔隙格子數計數精度的影響，在兩種不同尺寸的網格下，使用不同放大倍數對試樣進行孔隙率測試。



     以不確定度評定的孔隙率平均值0.391%為參考標準進行分析。不同放大倍數、不同網格尺寸的孔隙率曲線如圖1所示。由圖1可知：在相同網格尺寸下，孔隙率準確度與放大倍數并不成絕對正比關系；在相同放大倍數下，測量準確度也沒有因網格尺寸減小而增大。在大尺寸網格下，放大倍數為50 倍時，由于部分孔隙尺寸小于1/4格，按照方法要求未納入計數，故造成測量數據偏小。當網格尺寸減小時，在50倍下，大量小孔符合計數要求，且落在1/2格到3/4格間，計數值增大導致孔隙率較高；而在500倍下，孔隙格子數達到了1590格，大的計數量導致測試過程中出現遺漏、重復等情況，故誤差也較大。

     因此，在實際測試過程中，要根據試樣上孔隙的形狀、大小、分布等來選擇合適的放大倍數和目鏡網格尺寸，以提高孔隙格子數的計數精度，減小重復性測量誤差。



5、 結論



    （1）顯微鏡標尺法測量復合材料孔隙率的平均值為0.391%，擴展不確定度U為0.02%，包含因子k為2。



    （2）孔隙格子數的測量重復性是影響孔隙率不確定度的主要因素。



    （3）要根據試樣上孔隙的形狀、大小、分布等綜合選擇放大倍數和目鏡網格尺寸，以提高孔隙格子數的計數精度。



作者：馬銳，曾志強，劉巖巖



單位：中國商飛上海飛機制造有限公司



來源：《理化檢驗-物理分冊》2024年第6期
