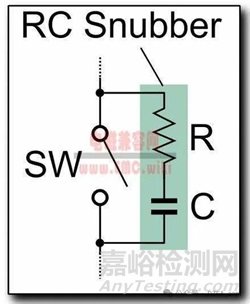

在EMC整改過程中，RC snubber電路（也稱為RC吸收電路）常用于抑制開關器件的電壓尖峰和高頻振蕩，進而改善電路的電磁兼容性。其核心原理是通過電阻和電容的組合，在開關器件兩端形成一個能量吸收回路，緩沖因開關動作引起的電壓尖峰，從而減少對外界的電磁干擾。



RC Snubber 吸收電路的功能

1、抑制電壓尖峰：在開關設備（如MOSFET、IGBT等）的開關過程中，由于寄生電感的存在，可能會產生電壓尖峰。RC吸收電路能有效吸收這些尖峰，防止它們對電路其他部分產生干擾。



2、消除高頻振蕩：RC電路中的電容能吸收高頻分量，而電阻則提供了阻尼效果，能減弱由寄生電感和電容產生的振蕩。

在EMC（電磁兼容性）整改中，RC snubber吸收電路是一種常用的技術手段，用于抑制電磁干擾（EMI）和改善電磁兼容性。RC snubber電路通過電阻（R）和電容（C）的串聯或并聯組合，對電路中的高頻噪聲或干擾信號進行衰減和抑制，從而保護敏感設備免受電磁干擾的影響。以下是對RC snubber吸收電路在EMC整改中的詳細闡述：



一、RC snubber吸收電路的基本原理

RC snubber電路利用電阻和電容的阻抗特性，在特定頻率下形成低阻抗路徑，從而旁路或衰減高頻噪聲信號。在高頻時，電容的阻抗較小，而電阻的阻抗保持不變，因此高頻噪聲信號主要通過電容旁路，達到抑制干擾的目的。



二、RC snubber吸收電路的應用場景

1、開關電源：

在開關電源中，由于開關管的高速切換會產生高頻噪聲，這些噪聲可能通過電源線或地線傳播到其他電路，造成電磁干擾。通過在開關管兩端并聯RC snubber電路，可以有效抑制這些高頻噪聲。



2、繼電器控制電路：

當繼電器控制感性負載時，在觸點斷開的瞬間會產生反向電動勢，形成電磁干擾。通過在繼電器觸點兩端并聯RC snubber電路，可以吸收這部分能量，減少電磁干擾。



3、高速數字電路：

在高速數字電路中，信號的快速變化會產生輻射和傳導干擾。通過在關鍵信號線上串聯或并聯RC snubber電路，可以降低信號的上升沿和下降沿速率，減少電磁輻射和傳導干擾。



三、RC snubber吸收電路的設計要點

1、選擇合適的電阻和電容值：

電阻和電容的選擇應根據具體的干擾頻率和抑制要求來確定。一般來說，電容的容值越大，對高頻噪聲的抑制效果越好，但也會增加電路的損耗和響應時間。電阻的阻值則應根據電路的工作電流和電壓來確定，以保證RC snubber電路的穩定性和可靠性。



2、考慮電路的布局和布線：

RC snubber電路的布局和布線應盡量靠近干擾源，以縮短干擾信號的傳播路徑。同時，應避免將RC snubber電路布置在敏感器件附近，以免引入新的干擾源。



注意電路的接地和屏蔽：良好的接地和屏蔽是提高EMC性能的重要手段。在設計RC snubber電路時，應確保電路的接地良好，并采用適當?shù)钠帘未胧﹣頊p少電磁輻射和傳導干擾。



四、RC 吸收電路的設計考慮

1、電容C的選擇：



頻率響應：電容的值應與電路中出現的高頻成分相匹配。較大的電容值可以更好地吸收低頻成分，而較小的電容值更適合高頻噪聲的吸收。



典型取值：一般選擇范圍在10nF到100nF之間，具體取值根據實際電路的頻率特性進行調整。



2、電阻R的選擇：



阻尼作用：電阻在RC電路中提供阻尼，防止電路中的寄生振蕩。如果電阻值過小，可能會導致振蕩未被有效抑制，過大則可能使電路功耗增加。



典型取值：通常選擇幾歐姆到幾百歐姆，具體數值需要與電容值共同確定，以達到理想的阻尼效果。



3、功率消耗與電阻耐壓：



功率考慮：由于RC電路會持續吸收能量，因此電阻需要具備足夠的功率承載能力。可以通過實際測量吸收電路的功耗來決定電阻的功率等級。



耐壓選擇：電容器的耐壓值需要大于或等于電路中的最大工作電壓，以確?？煽啃浴?/span>



4、實際應用中的調試



測試與調整：在實際應用中，通常需要在初步計算的基礎上進行實驗測試，通過示波器等測試儀器觀測電壓波形，調整RC電路的參數，以達到最佳效果。



布局與布線：RC吸收電路應盡可能靠近開關器件布置，減少PCB走線帶來的寄生電感影響。



五、RC snubber吸收電路的優缺點

優點：



結構簡單，易于實現；



對高頻噪聲的抑制效果好；



適用于多種電路和設備的EMC整改。



缺點：



可能增加電路的損耗和響應時間；



在某些情況下可能引入新的干擾源；



需要根據具體電路和干擾頻率進行精確設計。



綜上所述，RC snubber吸收電路在EMC整改中發揮著重要作用。通過合理選擇電阻和電容值、優化電路布局和布線以及注意接地和屏蔽等措施，可以充分發揮RC snubber電路的優勢，提高電路的電磁兼容性。
