本文旨在幫助設計師理解如何從電解電容器中獲得更多年的有效使用壽命。我們不會深入比較各種組件的電解電容器壽命值。底線是，一分錢一分貨，不管喜不喜歡，電解電容器在許多設計中都是必需的。



什么導致電解電容器失??？



導致電解電容器退化和失敗的主要機制是隨時間緩慢蒸發的電解液，當然，高溫下這個問題會更嚴重。這導致電容量降低和有效串聯電阻（ESR）增高。這是一個惡性循環，因?yàn)殡S著ESR的升高，由于紋波電流產生的任何自我加熱效應也會增加。這可能導致顯著的局部溫度升高，進一步加速問題。過去，這促使一些公司實施計劃性維護規則，特別是在系統用于關鍵應用時，每隔幾年就用合適的替代組件更換電解電容器。



電容器規格



經常會看到一個電解電容器會有一個壽命數字，比如5000小時。我們將使用TDK（之前的EPCOS）數據表作為如何解釋這些信息的例子。這個數據表是針對B41888電容器的，這是我在預期壽命較長的相當關鍵的產品中使用過的一個。數據表摘要如下：





我已經用紅色標出了相關區域。它告訴你一個直徑為8毫米的電容器可以提供5000小時的有效壽命。這只相當于208天的壽命，乍一看，這是一個非常低的值。然而，這個數字是基于105°C的工作溫度。如果工作溫度低10°C，在95°C時，壽命將翻倍。每下降10°C，壽命就會翻倍。所以，如果某個特定電路中的電容器的運行環境溫度保持在55°C以下，可以使用以下公式來計算實際壽命：



實際有效壽命 = [在105°C下的壽命] ?2x



其中“x”是(105°C - TACTUAL)除以10。在55°C的溫度下，“x”= 5，因此有用的壽命從105°C下的5000小時延長到55°C下的32 x 5000小時。那現在是18年，實用得多。



電容器的“有效壽命”是什么意思？



關于上述數據表，右手邊的高亮列告訴你，電容量可能會從其原始值降低到可能低至40%的值，這是在組件的有效壽命內。因此，如果你為你的設計選擇了一個1000μF的電容器，基于數據表中指定的設備20%的公差，你可以期望其最低初始值為800μF。因此，在其“有效壽命”結束時，最壞的情況是它可能已經降到了這800μF初始值的60%，即僅480μF。作為設計師，只有你能說這是否能為你的產品提供足夠的壽命末期性能。作為設計師，考慮這種退化因素至關重要。



耗散因子



對于B41888設備，數據表告訴我們“tan”可能在壽命期間增加三倍。Tan是耗散因子或ESR與電容性反應的比率，不應與損耗正切混淆。作為參考，它也是Q因數的倒數。對于額定電壓為35伏的B41888設備，tan在120 Hz時列為0.12。1000μF的電容器在120 Hz時的反應為1.326Ω，這意味著ESR為0.159Ω。



這是對于正好1000μF的電容器的數據，但我們已經看到，對于處于初始公差范圍低端的電容器（即800μF），ESR可能高達0.199Ω。在其壽命末期，我們已經看到電容量可能只有480μF，因此可以推斷ESR可能上升到0.332Ω。最后，因?yàn)閠an可以在壽命期間退化三倍，ESR可能最終增加到0.995Ω。



你的設計開始時使用的是名義上1000μF（ESR為0.159Ω）的電容器，現在你可能最終得到的是480μF且ESR約為1Ω的電容器。你的設計能夠應對這種情況嗎？這將如何影響性能？提示 - 在這種情況下，仿真工具是你的盟友；使用它們來看看效果。



影響電解電容壽命的其他因素



紋波電流

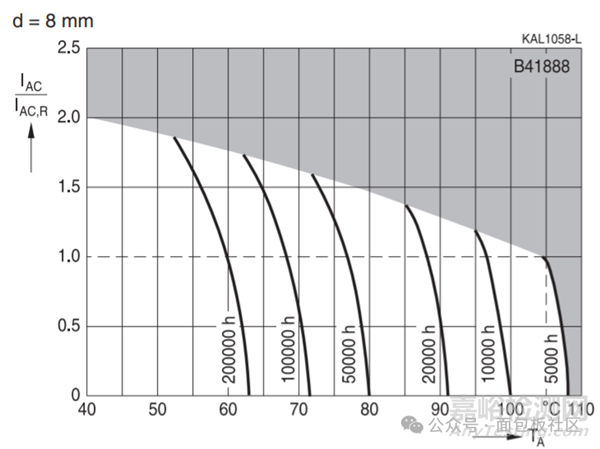

B41888的壽命數據假設其在滿紋波電流下操作。然而，你也會在數據手冊中找到這個適用于直徑為8毫米的電容器的有用圖表：





如果你選擇在額定紋波電流的50%（Y軸上的0.5）下操作，這相當于在比局部環境溫度低3°C的條件下運行。這意味著有23%的潛在壽命增加，有時，每一點額外的增加都很重要。如果你需要在紋波電流上進行突破，你也可以從這張圖表中獲取所需的信息。例如，如果你在65°C下將組件運行在名義額定紋波電流的150%，你仍然可以獲得100,000小時的有效壽命，就像在71°C下以半額定紋波電流操作時一樣。重要的是要注意，圖表中的加深部分是一個禁區，如果你不想損壞組件的話。



電容器工作電壓



當工作電壓低于最大額定電壓時，你可以獲得相當不錯的壽命增加。最保守的估計是，當組件以額定電壓的50%運行時，壽命會翻倍。當然，隨著工作電壓接近最大額定電壓，增加的比例會相應減小。見過不那么保守的估計，但在缺乏制造商信息中的任何數據表明其他情況的情況下，我建議你堅持這種線性關系，不要期望壽命增加超過翻倍。



閱讀數據手冊



數據手冊中有很多方便的信息。例如，對于我們這里關注的B41888電容器，數據手冊摘錄表明，雖然直徑為8毫米的設備壽命為5,000小時，但直徑為12.5毫米（或更大）的設備壽命是其兩倍，為10,000小時。如果你的目標電容值允許選擇直徑，并且你的板上有空間，選擇更大的部件以提高壽命將是有益的。例如，如果你選擇了一個100μF、35伏的組件，并打算在30伏下運行，那么選擇額定電壓為63伏的部件將會帶來良好的壽命益處。



35伏的部件直徑為8毫米，而63伏的部件為10毫米。然而，10毫米的部件壽命為7,000小時，僅通過以額定電壓的48%運行就可以增加到14,000小時。8毫米的部件壽命為5,000小時，如果在30伏下操作，壽命只會增加到5,833小時。因此，相對較小的2毫米直徑增加可以帶來顯著的壽命增加。

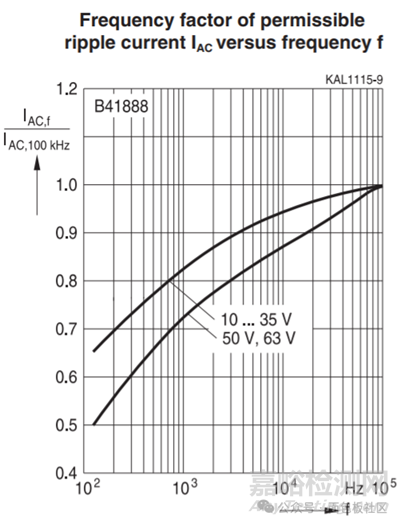

另一個需要考慮的是紋波頻率與電流額定值之間的關系。例如，如果您的設計需要一個1000 μF、35伏的元件，數據表將告知它在105°C時的額定紋波電流為2.459安培，但這是在指定的100 kHz下。因此，如果應用程序以較低的頻率運行，必須使用下面的圖表來確定效果：





在低頻率下，例如120 Hz，額定紋波電流僅為100 kHz時值的65%。這意味著，對于120 Hz應用中的正確壽命評估，您受限于更有限的額定紋波電流，僅為1.598安培。



電容器故障率



不要將電解電容器性能隨預期壽命逐漸降低誤認為與故障率或MTBF有關。任何電子元件的突然和意外故障與元件可能的“老化”不同。當然，如果您設計的電路因電解電容器的老化而停止工作，從用戶的角度來看，那是一次設備故障。然而，設計師的失敗不在于識別元件性能隨時間自然降低。換句話說，這是一次設計失敗，而不是元件故障。



電解電容器的MTBF以百萬小時計。盡管這可能會因其儲存的能量量和其環境工作溫度而降低，但與元件的實際可用壽命相比，這仍然相去甚遠。



為什么要使用電解電容器？



如果電解電容器有這樣的問題，為什么它們還如此廣泛使用？有幾個原因，但主要是因?yàn)樗鼈兡軌蛱峁╇娫丛O(shè)計通常需要的高電壓額定值和高電容量。由于電解質中的化學成分，沒有其他元件類型能提供相同的高電容量和高電壓組合。使用其他元件，要么部件變得物理上非常巨大，要么需要并聯大量部件。



在過去的一個項目中，我需要使用20個并聯的電解電容器（3,300 μF，35伏）在最近的設計中創建一個重要的能量存儲設備。我之所以提及這一點，是因?yàn)樗鼘椭斫鈮勖蚆TBF之間的區別。電路接收到低mA的充電電流，但受到以安培計的間歇性負載電流脈沖的影響。



就整個存儲設備的壽命而言，我完全預期并聯組件會隨時間同等降解。換句話說，所有20個組件的壽命預計與單個設備的壽命相同。然而，對于平均無故障時間（MTBF），單個設備的值需要除以20，因?yàn)檫@些組件是并聯的，任何一個組件的短路都可能導致設備的故障。
