一、引言

隨著風力發電等可再生能源的快速發展，復合材料結構的應用日益廣泛。然而，復合材料在長期服役過程中容易發生疲勞損傷，導致結構性能下降甚至失效。因此，對復合材料結構的疲勞損傷進行有效監測和評估至關重要。紅外熱成像技術作為一種非接觸式無損檢測方法，在復合材料疲勞損傷檢測方面具有獨特優勢。然而，紅外熱成像圖像只能顯示表面溫度場，難以直接反映內部損傷情況。如何從熱圖像中重建內部損傷的三維分布，一直是該領域的研究難點。

近日，期刊《Composites Science and Technolog》發表了一篇由丹麥技術大學和奧地利 PROFACTOR GmbH 的研究團隊完成的基于深度學習的復合材料疲勞損傷重建的研究成果。該研究提出了一種基于殘差 U-Net 的深度學習模型，用于從合成熱圖像中重建復合材料內部疲勞損傷的三維分布。該模型能夠準確預測損傷的位置、大小、形狀和深度，為復合材料結構的疲勞損傷評估和壽命預測提供了一種有效方法。論文標題為 “Layer-by-layer reconstruction of fatigue damages in composites from thermal images by a Residual U-Net” 。

二、研究內容及方法

1.理論與方法

用于訓練和驗證深度學習模型的基準數據（ground truths，GTs）是通過在標準疲勞測試試樣上應用三維高斯概率密度函數（probability density function；PDF）來定義的，該函數用于模擬復合材料內部任意形狀的損傷。生成過程包括在Matlab軟件中隨機選擇協方差矩陣的元素，確保生成的PDF是半正定的，接著通過采樣創建代表材料內部微觀裂紋的點云。隨后，將這些點分布到與有限元尺寸相對應的實體中，以模擬由于損傷引起的自熱效應。此外，還考慮了粘彈性熱耗散，將其作為體積均勻的熱源進行建模。通過這種方式，為每個層生成了一組GTs，它們以灰度圖像的形式表示，其中亮度對應于權重值，這些圖像隨后用于合成熱表面圖像的生成和模型訓練。

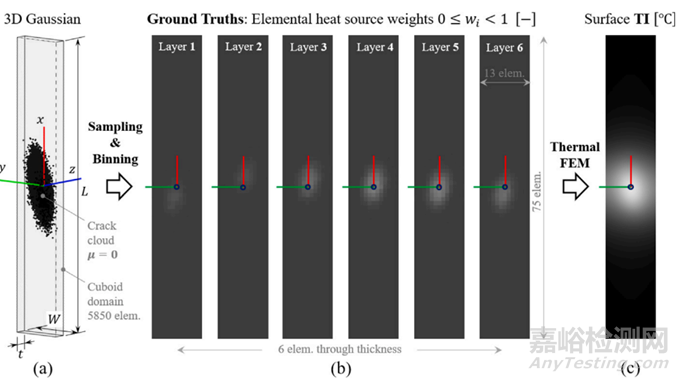

圖1 訓練集樣本由以下步驟生成：（a）步驟1：使用隨機選擇的協方差矩陣分量對高斯PDF進行采樣，并隨后對點云進行分箱，（b）步驟2：GT的灰度圖像，其中輪廓亮度對應于權重值，以及步驟3：使用GT定義的熱流作為FEA解的結果的熱表面圖像。

通過數值模擬創建合成熱表面圖像（TIs），這些圖像反映了復合材料內部損傷的熱效應。這一過程涉及到使用有限元軟件Comsol來求解描述各向異性熱傳導的三維熱方程，其中包括了由GTs派生的內部熱源項。模型采用了適當?shù)倪吔鐥l件，例如自然對流和恒定的熱通量邊界條件，以模擬與環境空氣接觸的表面和復合材料條的端部。此外，還提到了使用LiveLink接口自動構建熱模型，以及如何將GTs中的元素權重轉換為內部熱源，以確保在模擬中真實地反映損傷的熱效應。通過這種方法，可以捕獲由于循環能量耗散而固有的絕熱穩態自熱過程所涉及的復雜熱傳遞。

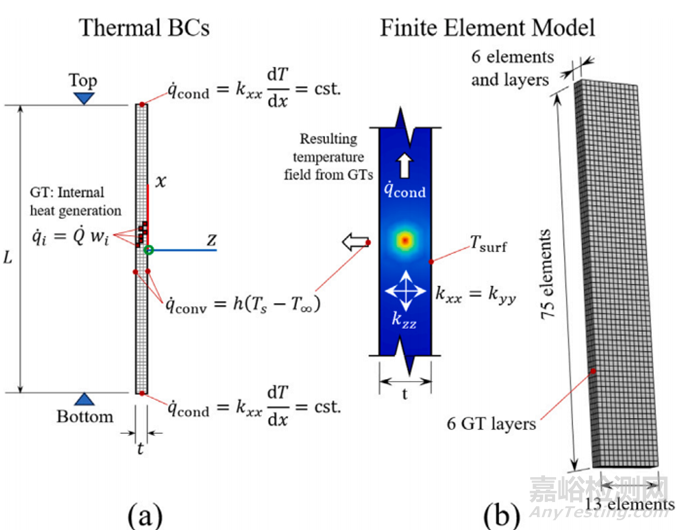

圖2（a） 熱邊界條件應用于熱模型，恒定傳導通量條件應用于頂端和底端，通過薄膜系數?應用于與環境流體接觸的自由表面的自然對流傳熱條件，以及Comsol中有限元網格的離散化域。

研究為解決從合成熱表面圖像重建復合材料內部損傷分布的問題而采用了深度學習架構?？紤]到任務的特殊性，選擇了U-Net架構作為基礎模型，因其在小數據集上的良好表現，以及其在保留上下文信息的同時具有學習精細特征的能力。然而，為了進一步提高模型的性能，特別是對于細節的捕捉和深層特征的學習能力，研究提出了一種改進的Residual U-Net架構，它在U-Net的基礎上引入了殘差塊（residual blocks），這些殘差塊允許網絡學習輸入和期望輸出之間的殘差映射。文中還討論了損失函數的選擇，最終決定采用均方誤差（MSE）作為評估模型輸出質量的指標，因?yàn)樗谠S多機器學習模型中表現良好。此外，為了處理原始圖像尺寸較大導致的訓練時間長的問題，文中還介紹了圖像預處理步驟，包括尺寸調整、裁剪和歸一化，以及采用數據增強技術來擴充訓練集，提高模型的泛化能力和魯棒性。

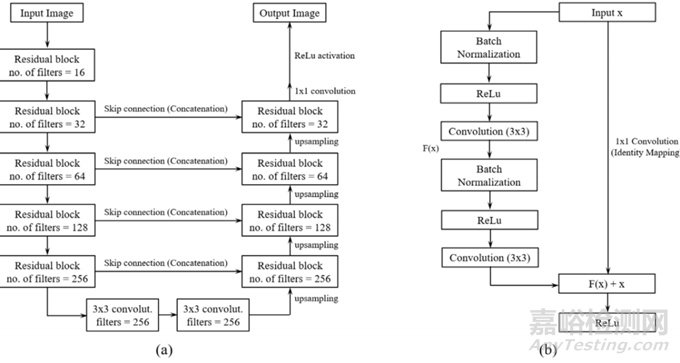

圖3（a） 剩余U-Net架構和擬議剩余U-Net中使用的剩余塊。

2.數據集

數據集包含170張每層的圖像，其中10張用于測試，每層的15%作為驗證數據。為了加快訓練過程，原始圖像尺寸從450×2709像素縮小到32×192像素，并進行了中心裁剪以去除無關信息，最終得到32×80像素的圖像。此外，為了增強模型的泛化能力，采用了數據增強技術，包括隨機翻轉和隨機旋轉，以模擬不同物理?xiàng)l件下的損傷圖像。所有圖像在訓練前都經過了歸一化處理，以確保像素值在0到1的范圍內，從而提高梯度下降優化的穩定性和收斂性。

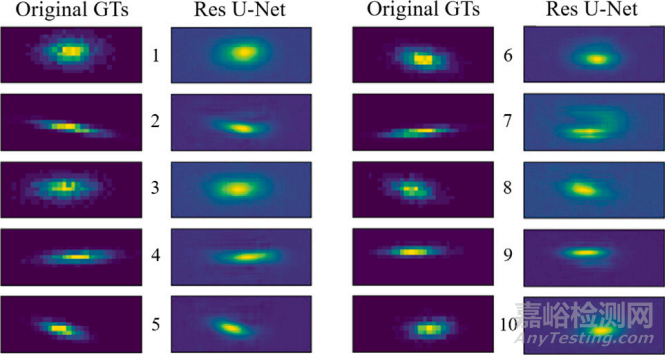

圖4  10個原始GT樣本（左）和殘差U-Net對第1層所示測試數據集的相應預測（右）；（平均均方誤差=5.14）。

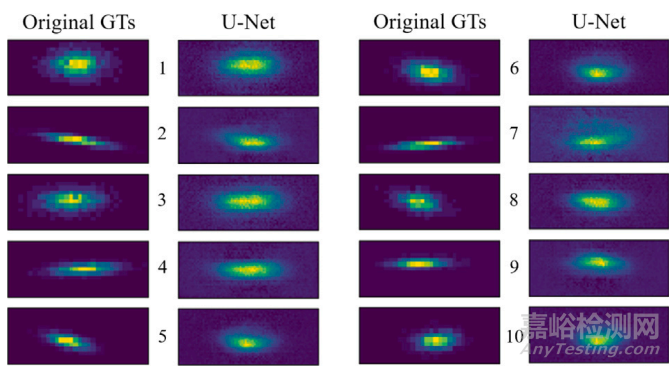

圖5 10個原始GT樣本（左）和U-Net對第1層所示測試數據集的相應預測（右）；（平均均方誤差=7.66）。

3.結果和討論

文章展示了Residual U-Net模型在預測復合材料內部損傷方面的效果，并通過與其他U-Net架構的比較，證明了其在細節和準確性上的優勢。還探討了訓練集大小對模型預測精度的影響，發現隨著訓練數據量的增加，模型的MSE顯著下降，但增加到一定數量后，性能提升趨于平緩。此外，還討論了模型在不同訓練數據量下的泛化能力，并通過隨機搜索交叉驗證對超參數進行了調優，以進一步優化模型性能。文章總結了Residual U-Net在處理熱圖像（TIs）方面的有效性，并指出即使在相對較小的訓練集下，該模型也能做出有意義的預測，從而為復合材料的疲勞損傷評估提供了一種新的深度學習方法。

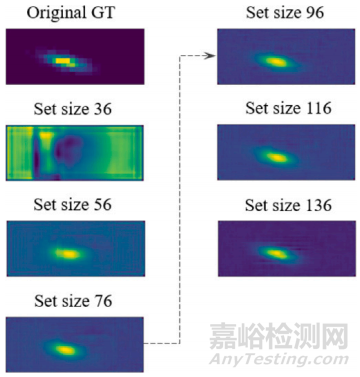

圖6  殘差U-Net通過將數據集大?。ù怪狈较颍?6幅圖像增加到136幅圖像進行訓練，迅速提高了可預測性。原始GT圖像（即第一圖像）是從層1中任意選擇的測試圖像。

三、小結

該研究提出的基于殘差 U-Net 的深度學習模型，能夠有效地從熱圖像中重建復合材料內部疲勞損傷的三維分布。該模型具有以下優勢：能夠準確預測損傷的位置、大小、形狀和深度；可以處理較大尺寸的圖像，并且訓練時間較短；可以適應不同的損傷類型和材料參數。該研究成果為復合材料結構的疲勞損傷評估和壽命預測提供了一種新的方法，具有重要的理論意義和應用價值。

原始文獻：

Houwald, B. von, Sarhadi, A., Eitzinger, C., & Eder, M. A. (2024). Layer-by-layer reconstruction of fatigue damages in composites from thermal images by a Residual U-Net. Composites Science and Technology, 255, 110712.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2024.110712
