CS106試驗是什么試驗，代表了什么實際的電磁環境？

CS106試驗是針對設備電源線的敏感性試驗。

試驗的方法是在設備的電源線上，以5 - 10Hz的重復頻率，施加圖1所示的脈沖電壓，正負極性的脈沖分別進行試驗，觀察設備是否會出現敏感現象。

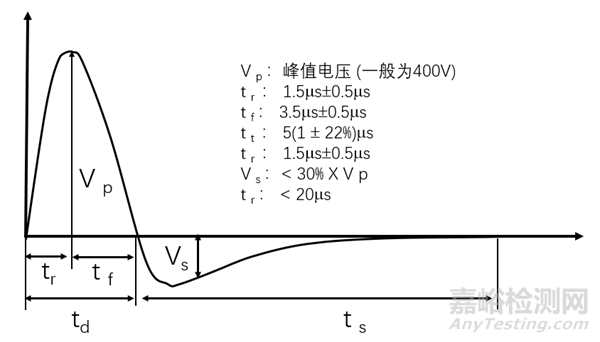

圖1 CS106試驗的干擾波形

CS106試驗代表了電感性負荷投切時，接觸器等開關器件在電源線上產生的浪涌電壓。

這種浪涌在艦船的配電系統上很常見。設備中如果包含通過單個脈沖觸發動作的電路，就可能出現故障。

在海軍平臺的115V和400V系統交流配電系統上，對瞬態電壓進行測量的結果表明，大部分瞬態電壓峰值在50-500V之間，寬度主要分布在1-10ms之間。

所以，CS106采用了圖1所示的試驗波形，它的幅度為400V，持續時間為5ms。應用中發現，浪涌相關的干擾問題中（包括壽命縮短、性能降低、早期失效）與CS106的敏感性之間有很強的相關性。

CS106的試驗方法與CS101試驗很相像。

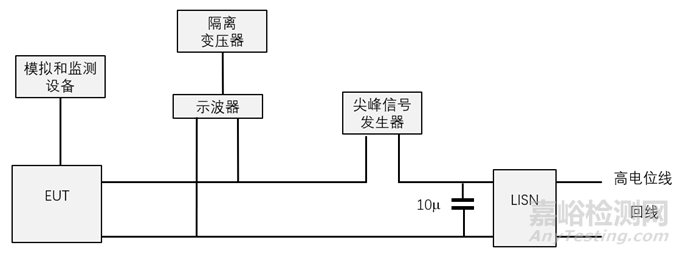

圖2  CS106試驗的方法

直接在電源線上以差模的形式注入干擾，只不過這里施加干擾的設備是尖峰信號發生器，而不同于CS101中使用（信號發生器+功率放大器+耦合變壓器）。這里示波器同樣需要使用隔離變壓器供電，防止電源線對地短路。

從圖2可知，尖峰信號發生器輸出的電壓分布在電源阻抗與受試設備輸入線阻抗上。為了避免電源阻抗上產生過大的電壓降，這里使用了一個10m的電容，形成一個較低的阻抗。

與CS101試驗方法類似，有兩種方法確定施加到電源線上的脈沖電壓幅度：

1、一種方法是在圖2所示的示波器上監測電壓幅度，從小到大調整尖峰信號發生器的輸出幅度，直到達到預定的幅度。

2、另一種方法是，在尖峰信號發生器的輸出端連接一個5W電阻，監測這個電阻上的電壓。

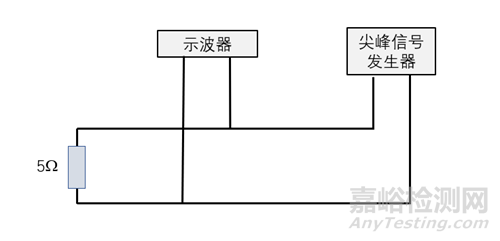

圖3  確定CS106干擾幅度的方法

如圖3所示，從小到大調整尖峰信號發生器的輸出幅度，直到電阻上的電壓達到預定的幅度，記錄下這時尖峰信號發生器輸出的電壓數值。

然后，在做CS106試驗時，從小到大調整尖峰信號發生器的輸出幅度，直到達到所記錄的輸出幅度值。

實際的試驗中，以上述兩種方法中干擾較弱的為準。也就是在試驗時，從小到大調整尖峰發生器的輸出，同時用以上述兩種方法監測電壓幅度，其中一個幅度達到時，設備正常工作，就是通過試驗。
