1、產品介紹
機械手臂是由履行系統、驅動系統、操控系統等幾大部分組成,是靠伺服模塊和運算基板來傳輸數據相位等參數,以控制伺服電機來完成各種復雜動作。
目前,隨著自動化機械手臂工藝多樣化,功能逐步提升,它的應用也越來越廣泛,但是隨之而來的 EMI問題也逐步顯現出來, 產品中多個功模塊都會產生極強的電磁輻射,比如高功率的供電系統,驅動板繼電器通斷切換產生的脈沖雜訊,還有伺服器本身單體EMI 不合格而產生的耦合效應,等諸多因素,都會造成產品最終EMI 檢測不合格。
2、項目背景
最近接到一個機械手臂降低 EMI 成本的典型案例。
該產品為五軸機械手臂(如下圖), 目標是要通過CQC自愿性認證,同時要滿足歐美標準認證,由于產品在設計初期沒有考慮到整機系統的EMI 防護,導致后期為通過法規標準的檢測, 增加太多EMI 材料/器件,導致成本高,工藝復雜,無法批量生產。
針對上述問題,確定本次改善的目標是降低物料成本,通過法規測試,提升生產加工效率,保證批量生產作業性。
3、問題分析
針對之前復雜的EMI 對策工藝,決定取消所有原對策,做一個初始評估,機器初始數據如下:

根據數據分析雜訊分布:
數據30MHz~200MHz 頻率區間,Broad bandwidth 寬帶頻段,基本是電源系統的問題;
數據90MHz~700MHz 頻率區間,有規律的倍頻雜訊,判定是晶振或時鐘信號的問題;
數據80MHz~150MHZ 頻率區間,Narrow bandwidth 窄帶頻段,評估為線材耦合,或伺服電機驅動時導致的雜訊。
4、對策改善
根據以上的分析確定以下改善對策:
1, 從板級進行改善, 降低主板上的電磁輻射。

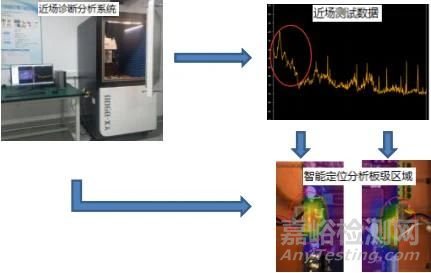

主板分析:使用 ES-67 診斷分析儀進行板級的近場測試分析,
首先,用設備的近場探頭定位到主板各個區域,進行主板全方位近場掃描,數據顯示 30MHz~60MHz 頻率段較高;
然后,通過 ES-67 的智能分析軟件,診斷定位這個頻率段的主板區域位置,以下智能分析的圖形顯示,問題的根源在電源與數據信號的輸入/輸出端口區域(如下圖紅色區域);
這幾個端口診斷出輻射偏高,而端口的連接線材直接延伸到屏蔽箱體之外,完全暴露在空間, 形成天線效應。
由此,我們就診斷出雜訊的源頭與傳輸路徑,下一步就是確定改善方案了。

對策 1: 對主板 24V/3.3V,等電源輸出端口(如下圖端口位置)進行 L/C 濾波處理,對板上數據控制端口增加電容濾波,(根據數據頻率點,選擇器件規格,L 選擇貼片F(xiàn)ERRITE BEAD300 歐姆, C 選擇貼片300pf/50V 左右。
在增加 FERRITE BEAD 同時增加電容下地濾波。

對策 2:對晶振時鐘信號地進行切割,讓晶振地在最短路徑回到,IC 地,盡量保證不串?dāng)_到其它區域。

2、優化各類線材。
機器內部和外部的連接線材種類繁多,有些接地不良,有些屏蔽不到位,有些走線,方式錯誤, 等等問題導致相互干擾。
經分析做以下幾方面的改善:
對策1:增加屏蔽線的接地鎖付端子,讓屏蔽層與數據地就近連接,形成最短回流路徑。

對策2 :改善線材端子的接地方式。
線材屏蔽層與端子之間, 由之前的端點連接改為 360º金屬環焊連接,可以最大 程度防止 clock 信號或 D+/D-差分共模雜訊發散。

對策3:優化線材長度與走線方式。
所有線材減短到最合理的需求長度,線材越長,增加耦合干擾的機會越大。
合理布局走線方式,所有走線避開干擾源周邊,電源走線和信號走線分開固定。
對策4:對部分線材增加濾波器與磁環處理。
有些及時增加了 EMI 對策之后的線材,仍無法完全消除雜訊,需要對伺服器的
連接線和導軌外部線材增加磁環處理,磁環的位置需經過現場測試調試。
對策5:加強機箱屏蔽,增加密封性。
電源屏蔽機箱內的電源部分,雖然增加了濾波器,起到了很大的作用,但由于機箱
屏蔽效能不好,極大地降低了濾波器的功效,于是對機箱的開合縫隙的尺寸重新優化,縫隙
降低到 0.5mm 以內。

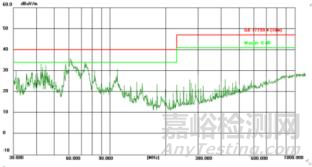

經過上述對策改善,重新測試結果 PASS,(下圖數據),于是判定對策有效。

5、成本分析

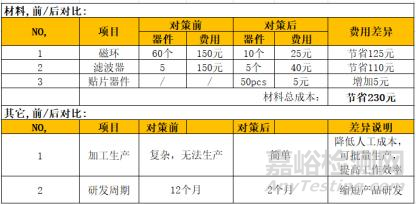

那現在來對比一下改善對策前/后的成本/工藝:
1,材料費用:對策后,節省了 230 元人民幣;
2,加工生產:對策后,降低人工成本,可批量生產,提高工作效率;
3,研發周期:對策后,縮短到 2 個月的 EMC 設計,加快研發進度。

6、總結與分享
當我們對一個產品進行 EMI 分析時,首先要從板級入手,評估 PCBA 是否依照 EMC
設計規范進行線路/器件的布局,雖然從板級入手可能會花費更多的時間和精力,但這是成本
最低,也是最適合批量生產的對策方案。
其次產品的結構,線材等周邊布局要合理,這些區域是容易導致 EMI 輻射發散的重點
地方,整體走線合理(如高速數位信號線和模擬信號線分開,電源線和數據線分開,帶有嚴
重串?dāng)_電磁雜訊的線材和其它線材分開,等等)。
其實 EMI 問題并不難解決,也并不是一定要增加很多成本,只要從板級問題出發,再
注意周邊/結構的設計,就可以很順利的解決 EMI 問題。
