防刺服在個人防護方面發揮著重要作用。在防刺領域，傳統方法通常使用已知的沖擊條件來評估防刺材料的保護性能和損傷。然而，這些方法無法從已知的損傷中回溯沖擊信息，這使得難以確定沖擊體的特征。本研究介紹了一種新的穿刺損傷預測模型，該模型能夠在各種穿刺條件下，僅根據表面損傷圖像預測芳綸防刺織物的沖擊動能、峰值穿刺力和穿透層數。首先，通過動態穿刺試驗和圖像采集系統獲得了不同的穿刺損傷圖像及其相應的參數。其次，本研究開發了一種分割網絡（命名為 SAN_SE 模型），克服了纖維增強復合材料表面紋理的復雜性，并實現了損傷區域的精確分割。訓練損失穩定在 1.5 × 10−4。然后構建了一個分類模型，以建立圖像和穿刺參數之間的關系，隨后應用遷移學習從分類模型中導出一個回歸模型。該回歸模型的誤差低于 6%。最后，構建了一個實時穿刺損傷預測系統，將此穿刺損傷預測模型應用于實際損傷場景。該系統在預測穿透層數方面實現了 88.57% 的準確率，并且能夠在 0.025 秒內執行單個圖像。本研究提出的穿刺損傷預測模型適用于醫療和軍事領域的實時監控系統，例如損傷評估和反偵察。

一、引言

隨著恐怖襲擊事件的頻發，由銳器造成的傷害在暴力沖突中占據了相當大的比例。防刺服裝作為重要的個人防護裝備，可以有效減少銳器造成的傷害，在軍事、執法等領域有著廣泛的應用。因此，對防刺服裝的防刺性能進行評估和量化至關重要。目前，評估防刺服裝防刺性能的傳統方法主要依賴于實驗測試和數值模擬，這些方法需要大量實驗數據和計算資源，且無法從已知的損傷中追溯沖擊信息，難以確定沖擊物特性，存在一定的局限性。

近日，Top期刊《Composites Science and Technology》發表了一篇由北京理工大學爆炸科學與技術國家重點實驗室的研究團隊完成的關于基于表面損傷圖像的芳綸防刺織物穿刺關鍵參數預測的研究成果。該研究提出了一種基于表面損傷圖像使用人工神經網絡預測芳綸防刺織物穿刺關鍵參數的新模型，能夠從表面損傷圖像中預測沖擊動能、峰值穿刺力和穿透層數，從而實現防刺性能的評估和沖擊信息的追溯。論文標題為“Prediction of puncture key parameters in aramid stab-resistant fabrics based on surface damage images using artificial neural networks”。

二、研究內容及方法

研究提出了一種新型刺傷損傷預測模型，能夠利用表面圖像預測芳綸防刺材料在多種刺傷損傷條件下的沖擊動能、峰值刺傷力和穿透層數。通過動態刺傷試驗和圖像采集系統獲取了圖像及其對應的穿透參數，然后使用所提出的SAN_SE模型準確提取圖像中刺傷損傷區域的特征。隨后，通過構建分類模型建立了圖像與實驗中刺傷參數之間的關系。最后，應用遷移學習將分類模型轉換為回歸模型，使回歸模型能夠根據任意刺傷損傷條件下的表面圖像預測沖擊動能、峰值刺傷力和穿透層數。

1.動態刺擊測試

研究使用了 SPFCT-2000 刺擊阻力服性能測試儀，測試中設置了九個不同的下落高度，從 45 厘米到 205 厘米，間隔為 20 厘米，以模擬不同的沖擊能量。樣品固定在由多層不同材料組成的支撐板上，使用光電門記錄刀片接觸樣品時的初始速度，并據此計算沖擊動能。實驗中還設置了數據采集系統，采用力傳感器收集刀片在刺穿過程中的沖擊力變化，定義穿透為刀尖完全穿過芳綸纖維增強復合材料層并在樣品背面出現。通過在樣品的不同層放置鋁膜并與數據采集系統連接，可以確定刀片穿透的層數。實驗結果表明，隨著刀片下落高度的增加，刀片速度、穿透層數和峰值穿刺力也隨之增加。

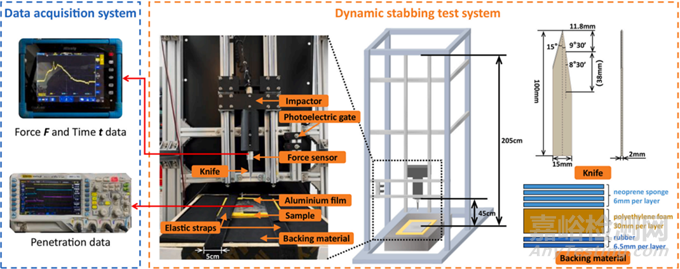

圖1 動態刺入試驗布局。

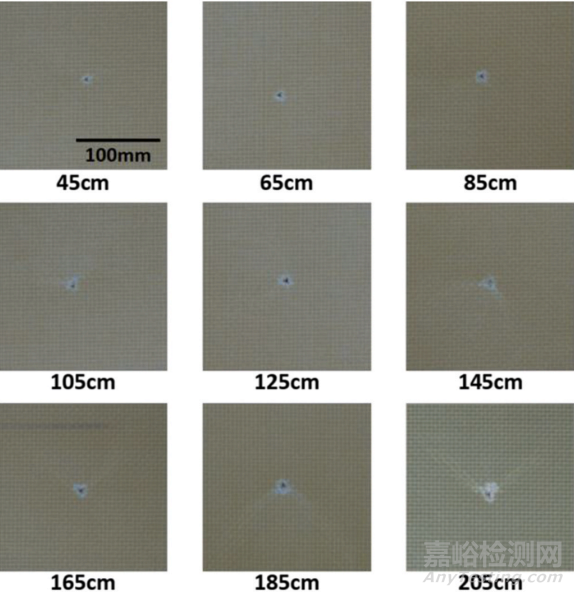

圖2 刀在不同跌落高度造成的穿刺損傷圖像。

2.圖像采集和處理

系統主要由實驗平臺、工業相機、鏡頭、工業光源和光源控制器組成。使用基于機器視覺的圖像采集系統獲得不同下落高度下刀片造成的穿刺損傷圖像，圖像采集后，通過隨機裁剪、翻轉、旋轉等數據增強技術將圖像數據增加5倍，最終收集了450個刺穿損傷圖像樣本，并為模型訓練設計了基于經驗觀察的特征標記方法，通過繪制以刺穿損傷區域的幾何中心為圓心、半徑為r的圓來標記圖像樣本的主要特征，其中r的公式定義為r = 18 + ID × 2，ID代表每個高度類別的標簽值，r以像素為單位，從而有效地為模型訓練生成所需的掩膜。

圖3 圖像數據準備過程。

3.穿刺損傷預測模型

該文章提出了用于精準定位和分割圖像樣本中穿刺損傷區域的分割網絡（SAN_SE模型）。該模型采用改進的Siamese對抗網絡結構，包含兩個并行的相同卷積神經網絡（CNN），和一個注意力機制層。在訓練過程中，SAN_SE模型將一張穿刺損傷圖像和一張完好圖像同時輸入網絡，通過比較生成的掩膜與數據集中的標記掩膜來獲得損失值，并利用這些損失值進行反向傳播以調整網絡參數。該模型通過結合正樣本和負樣本的輸入組合，有效解決了小樣本數據集中的樣本不平衡問題，并顯著提高了模型的學習效率和泛化能力。

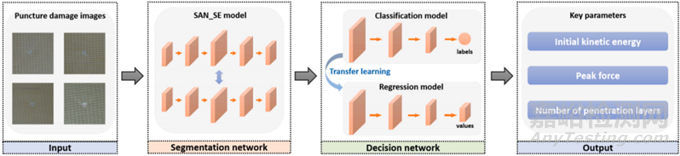

圖4 穿刺損傷預測模型的整個過程。

研究構建了一個決策網絡，該網絡首先通過分類模型對不同動能水平下的穿刺損傷圖像進行準確分類，然后利用遷移學習的思想，將分類模型的參數遷移到回歸模型中，以預測實驗數據集中未包含的穿刺損傷參數。分類模型首先根據分割網絡提取的特征，來區分10種類別的穿刺損傷，包括最大穿透層數、初始動能和峰值穿刺力。而回歸模型則基于分類模型調整最后一層，通過訓練學習穿刺損傷圖像與沖擊動能、峰值穿刺力和穿透層數之間的關系，以實現對任意穿刺條件下的損傷參數的預測。利用遷移學習思想，將分類模型的網絡結構和參數遷移到回歸模型中，通過訓練，使回歸模型能夠根據圖像預測穿刺損傷的動能、峰值穿刺力和穿透層數等參數。

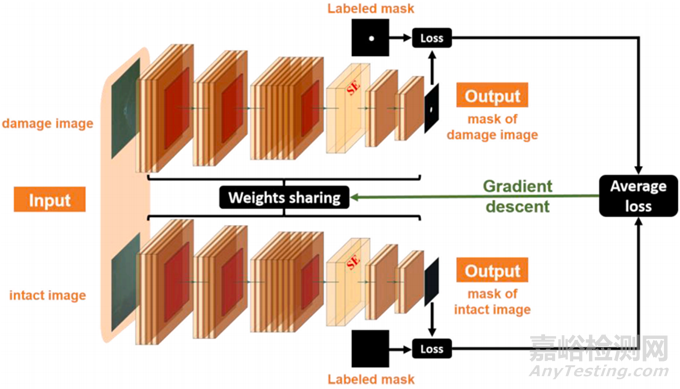

圖5  SAN_SE的架構。

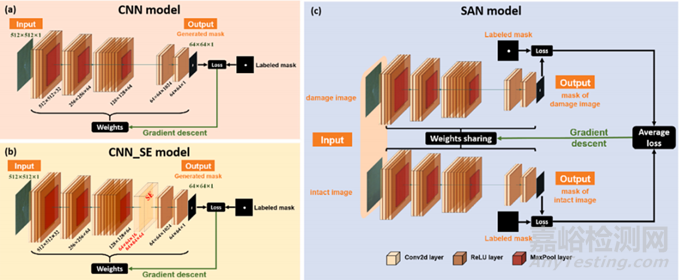

圖6 三個比較模型的結構（a）CNN，（b）CNN_SE，（c）SAN。

3.穿刺損傷預測模型的實際應用

研究展示了穿刺損傷預測模型在實際應用中的效果，通過將模型集成到一個自行開發的實時穿刺損傷預測系統中，利用PyQt5創建圖形用戶界面(GUI)，實現了對AFRP材料在不同穿刺條件下的損傷圖像的快速和準確預測。系統允許用戶上傳目標圖像，進行損傷區域的分割，并展示預測的沖擊動能、峰值穿刺力、穿透層數以及預測過程的執行時間，證明了模型在實際損傷場景中的適用性，并達到了每張圖像0.025秒的處理速度，準確預測穿透層數的準確率達到88.57%。此外，還通過五名不同體型的參與者使用兩種不同尖角的刀具進行隨機刺刀測試，評估了模型對手動刺傷損傷的預測性能，發現當使用尖角較大的刀具時，模型的預測精度有所下降，這表明刀具形狀對穿刺損傷特征和模型預測性能有一定影響。

圖7 分類模型的總體結構。

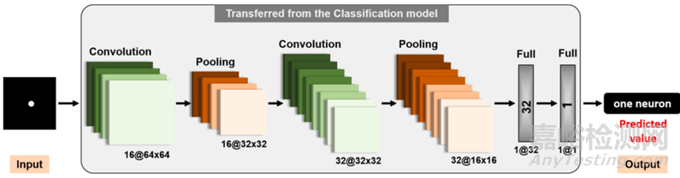

圖8 回歸模型的整體結構。

三、小結

該研究提出的基于表面損傷圖像的芳綸防刺織物穿刺關鍵參數預測模型，能夠有效地評估防刺服裝的防刺性能，并追溯沖擊信息，具有廣闊的應用前景。

原始文獻：

Liu, M., Liu, S., Li, H., Zhang, H., & Huang, G. (2024). Prediction of puncture key parameters in aramid stab-resistant fabrics based on surface damage images using artificial neural networks. Composites Science and Technology, 255, 110713.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2024.110713
