一、前言

Mate 60 Pro的熱度已經過去一年了。新款HUAWEI Pura 70也已經發布，作為一名EMC工程師在看了網上HUAWEI Mate 60 Pro手機拆解開后，給大家從EMC角度簡單介紹一下這臺手機在EMC領域使用了哪些黑科技。

二、科技一：屏幕背板導電材料

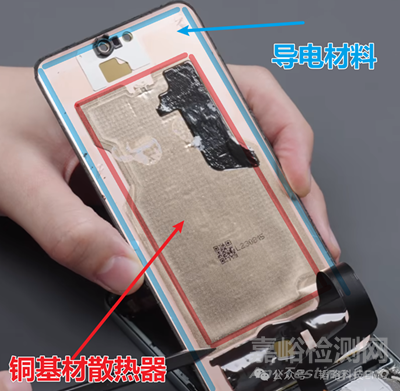

如上圖：

藍色箭頭導電材料看圖片可能為電鍍或噴涂工藝。

其作用是：充當屏蔽和接地與主板相連接。

紅色箭頭VC散熱器。

其作用是：功能上為散熱，結構上充當屏蔽和接地與主板和屏背板相連接。

以上工藝常見于設備對抗干擾等級要求較高設備外殼上，常見工藝為噴涂，噴涂在ABS、PS、PC等塑膠機殼里面，可以吸收、衰減電磁波（EMI、RFI），起屏蔽、防電磁干擾、抗輻射、防靜電等作用，提高產品穩定性。

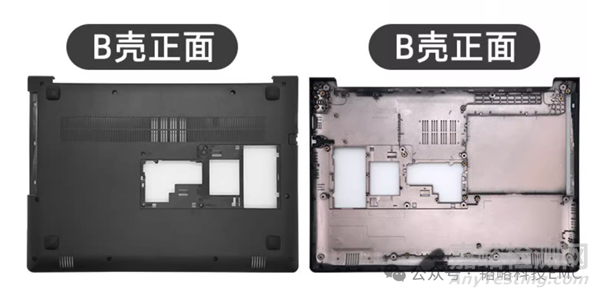

下圖為筆記本塑料（底殼）導電漆應用。

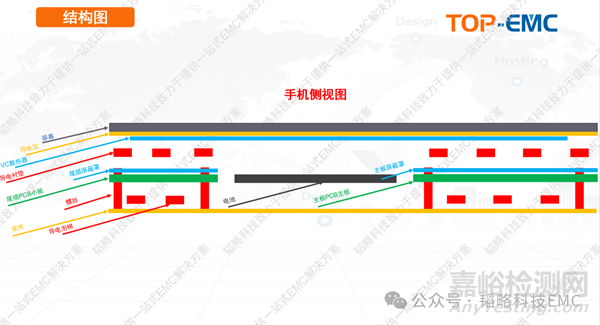

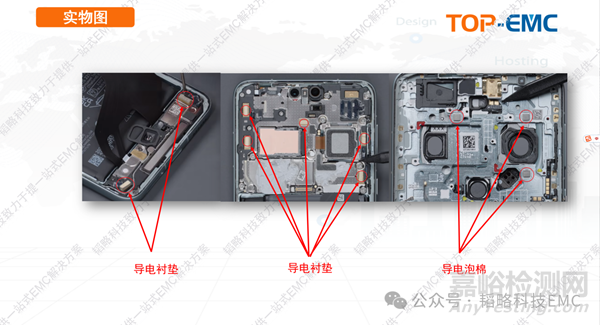

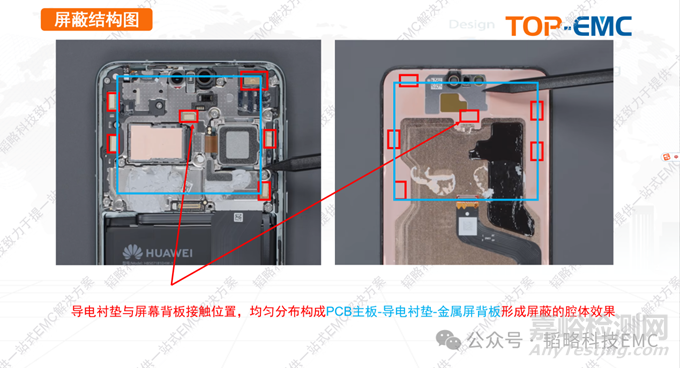

如上圖所示為手機側視簡圖，可以看到手機結構呈現多層三明治結構，底殼與屏形成較好的屏蔽結構。仔細觀察可以發現屏與主板和底殼通過一些金屬材料接觸，如下圖：

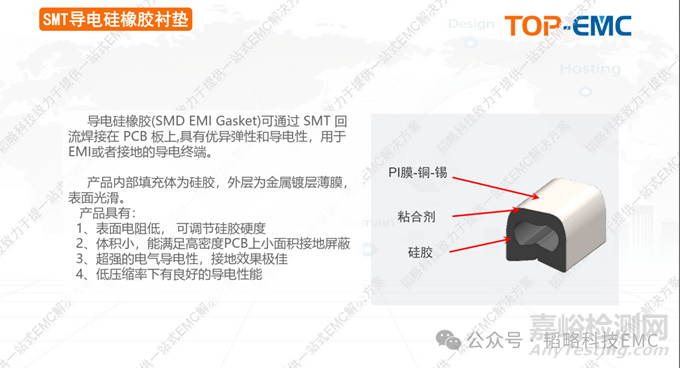

黃色和褐色的小方塊就是導電襯墊、和導電泡棉，比市面上常見的泡棉體積更小，其位置分布在PCB板的適當位置（此位置根據前期layout設計和后期相關EMC測試后，確定最終位置和數量），此器件屬于非功能元器件，是電磁兼容穩定性的一種設計，是產品力的一種體現方式。下面我們看一下其工作原理。

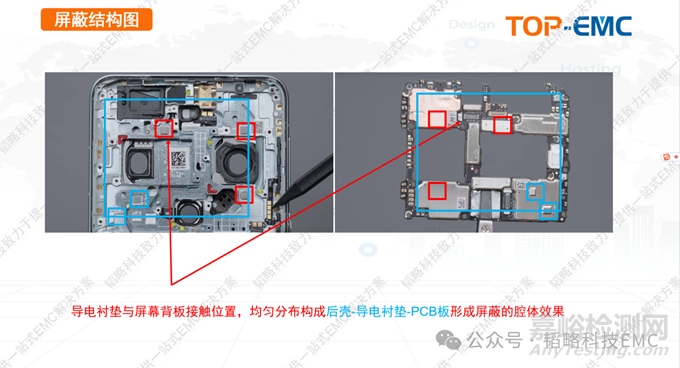

圖一 PCB主板屏蔽罩與屏幕金屬支架

圖二 PCB主板屏蔽罩與手機金屬底殼

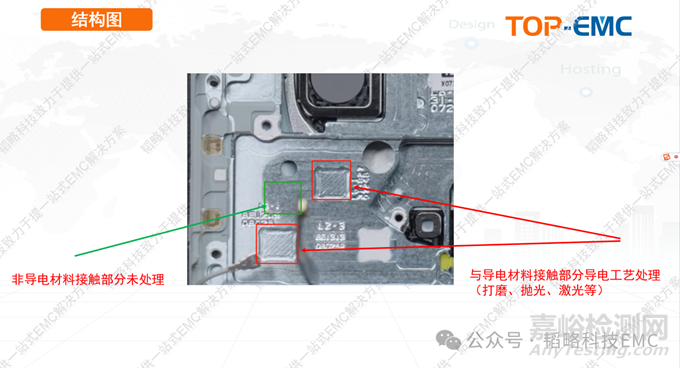

在實際使用中也有注意事項，如下圖：

從圖上可以看到導電材料使用部分都做了導電處理工藝，來保證接地的有效性（降低地阻抗）。這一點在產品使用上是非常重要的。

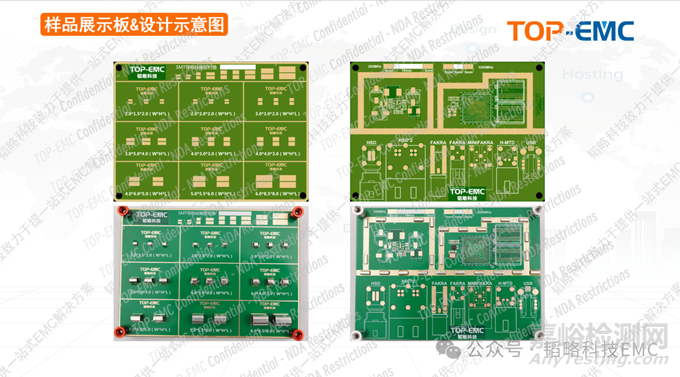

由上可以看到在手機上這類導電接觸材料應用的十分廣泛，而我司在此領域開發了車載類導電材料，如下圖：

專注于解決車載高密度產品屏蔽腔體設計接地方案。同時歡迎大家詢樣試樣。
