基于1D-CNN-SVM的鋼絲繩損傷識別方法

嘉峪檢測網 2024-08-22 14:29

鋼絲繩作為一種重要的工程材料，廣泛應用于起重、運輸和建筑等領域。然而，由于長期在惡劣環境中服役，鋼絲繩往往會受到各種損傷和缺陷的影響，這不僅會降低其工作性能，還可能導致安全事故的發生。

因此，對鋼絲繩缺陷進行及時、準確地識別變得至關重要。近年來，機器學習和深度學習的快速發展為鋼絲繩缺陷的識別提供了全新的解決思路。

與軸承、齒輪相比，鋼絲繩損傷信號呈非周期性特征，往往包含損傷信號、繩股信號、抖動信號等多種信號來源，較為復雜。

1D卷積神經網絡（1D-CNN）在非周期時序數據處理方面表現卓越，可通過深度神經網絡自動學習信號中的數據特征。

支持向量機（SVM）通過引入核函數，將數據映射到更高維的空間中，從而將原始空間中線性不可分的問題變得線性可分。

華中科技大學和中海石油環保服務（天津）有限公司的研究人員結合二者優點，提出一種基于1D-CNN和SVM的鋼絲繩缺陷識別方法，融合深度學習和經典機器學習技術，對鋼絲繩進行檢測并將檢測結果與其他模型進行比較，以此來驗證所提模型的優越性。

1.檢測原理及算法

1、鋼絲繩漏磁檢測原理

漏磁檢測是鋼絲繩無損檢測領域應用最廣泛的方法之一，其檢測原理為將鋼絲繩置于開環漏磁檢測儀器中，通過移動鋼絲繩或者檢測儀器進行掃描檢測，如圖1所示。

圖1 鋼絲繩漏磁檢測原理示意

檢測儀器中有用作磁化激勵源的永磁鐵和采集漏磁信號的磁敏傳感器，鋼絲繩有缺陷時，被激發出的磁力線或者磁回路中的磁阻會發生變化并被磁敏傳感器捕捉，對采集到的數據進行模數轉換和信號處理后即可實現缺陷的檢測。

2、1D-CNN-SVM模型

一維卷積神經網絡（1D-CNN）是一種深度學習模型，專為處理一維序列數據而設計，其基本結構包括卷積層、池化層和全連接層，同時該模型通過激活函數引入非線性變換，幫助網絡學習復雜的特征和模式。

支持向量機（SVM）是一種強大的監督學習算法，廣泛應用于分類和回歸。SVM的目標是在特征空間中找到一個最優的超平面，將不同類別的樣本分隔開，同時使間隔最大化。這個超平面被選為能夠最大程度地將不同類別的樣本點離開的平面。

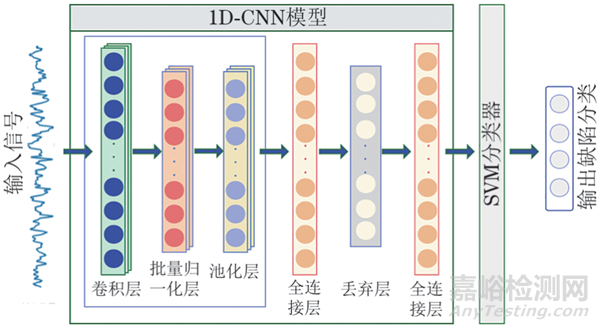

通過搭建1D-CNN-SVM模型實現對鋼絲繩損傷進行分類識別，模型整體架構如圖2所示。

圖2 1D-CNN-SVM模型整體架構

具體實施過程為：鋼絲繩漏磁檢測設備采集到信號后，對信號預處理并根據損傷類別構建數據集，將數據集中的樣本輸入到1D-CNN模型中進行信號特征提取，通過模型的批量訓練得到有助于損傷分類的高級特征，然后將其進行標記一并作為SVM模型部分的輸入并進行訓練。最后通過獨立測試集評估1D-CNN-SVM模型性能（包括準確率、精確度、召回率等指標），完成鋼絲繩損傷分類模型的搭建。

2.試驗方法

1、試驗平臺

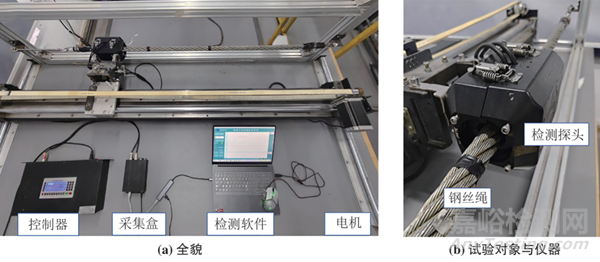

圖3 鋼絲繩漏磁檢測試驗臺外觀

試驗使用直徑為28 mm的鋼絲繩，將其水平懸架于試驗臺上并使其處于繃直狀態，制定夾具用以夾持漏磁檢測的探頭，并將其固定在導軌及履帶上并保持x軸方向的自由度，通過調整導軌x與y方向位置，使得鋼絲繩與探頭同軸心；在控制器中輸入相應命令，使電機驅動履帶沿鋼絲繩軸向運動，而實現對鋼絲繩的掃描，檢測速度設置為0.5 m/s。

采集到的數據通過串口協議傳輸?shù)讲杉?，?jīng)過采集盒中的放大電路和模數轉換后通過TCP/IP協議再發送至檢測軟件，進而觀測數字信號波形。

2、數據集

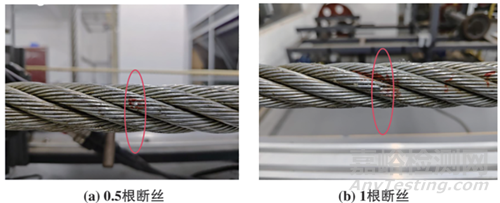

通過制作3種不同程度的鋼絲繩斷絲損傷并對其進行檢測，來驗證所提模型的有效性。在鋼絲繩的同一徑向不同軸向位置分別制作0.5根、1根和2根斷絲的損傷，斷口寬度均為1 mm，不同程度損傷的鋼絲繩外觀如圖4所示。

圖4 不同程度損傷的鋼絲繩外觀

通過控制器控制檢測探頭對3種類型損傷及無損傷鋼絲繩分別進行局部循環往復掃描采樣，為了提高樣本的隨機性和模型的泛化能力，對掃描后得到的連續信號在有效范圍內進行截取（截取任意長度為2048的信號樣本），對樣本進行標準化數據預處理后得到數據集，按照8:2的比例劃分訓練集與測試集。

3.試驗結果與分析

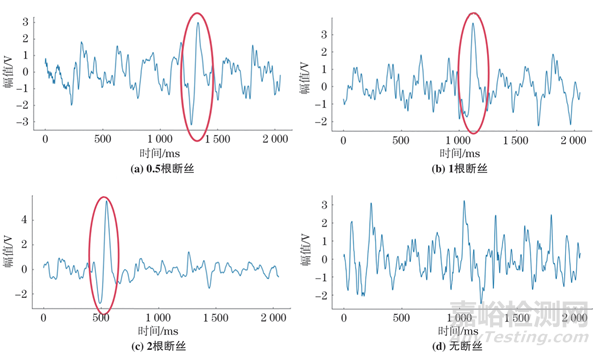

3種類型損傷及無損傷鋼絲繩的檢測信號波形如圖5所示，其樣本數據如表1所示。

圖5 3種類型損傷及無損傷鋼絲繩的檢測信號波形

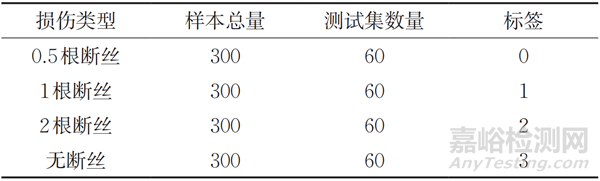

表1 3種類型損傷及無損傷鋼絲繩樣本數據

1、模型訓練與參數

所提1D-CNN-SVM模型參數設置如表2所示。其使用3層一維卷積網絡結構，第一層為16×3×1結構的卷積核，為了更全面深入提取到缺陷特征，使得每一層輸出通道翻倍，每一層都會經過批量劃歸一層和激活層處理；在1D-CNN的兩個全連接層中穿插一個dropout層，使模型具有更好的魯棒性；最后將提取到的特征與對應標簽輸入到SVM分類器中進行缺陷識別并輸出結果。

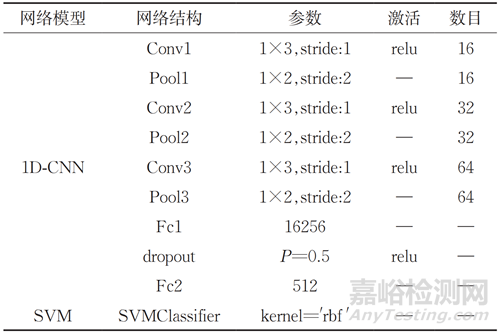

表2 1D-CNN-SVM模型參數設置

模型在基于python平臺的深度學習框架pytorch下運行，GPU為RTX 3090，操作系統為Ubantu。模型訓練的超參數中，設置訓練批量為16，選擇SGD作為優化器，設置學習率為0.0005，momentum動量參數為0.9，epoch為50。

2、試驗結果分析

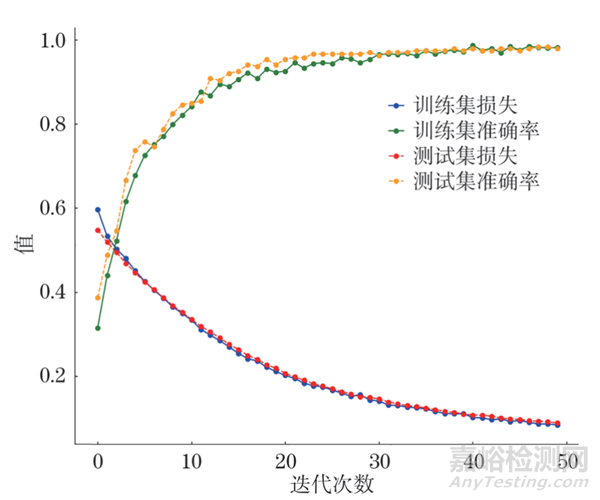

為驗證所提模型的有效性，將數據集中數據輸入到所提模型中的1D-CNN模型進行訓練，訓練過程中的訓練集和測試集的損失率和準確率散點圖如圖6所示，可見第30次迭代后準確率穩定在98%左右，這里的準確率關系到SVM分類的準確率，準確率越高則后面輸入到SVM分類器中的提取特征越準確。

圖6 1D-CNN模型訓練過程中的準確率和損失率散點圖

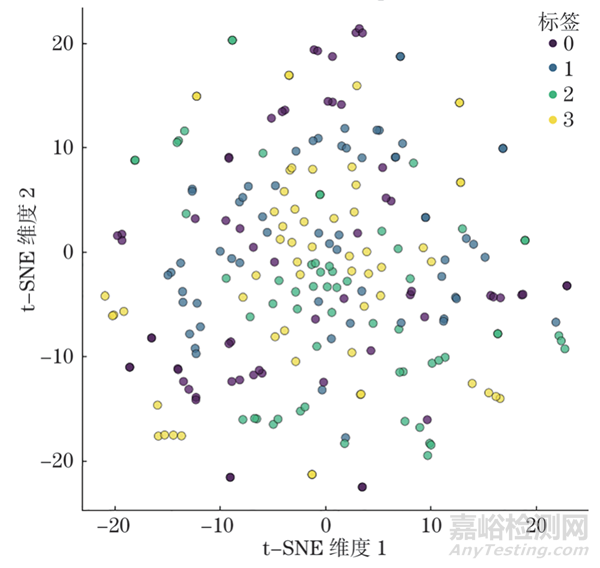

為了更直觀地觀察模型分類效果，使用t-分布隨機近鄰嵌入（t-SNE，一種用于降維和可視化高維數據的技術）進行分析，將提取的高維特征映射到二維平面，輸入層的t-SNE降維可視化結果如圖7所示，可見訓練前的測試集數據分布混雜，難以對不同鋼絲繩損傷進行分類。

圖7 輸入層的t-SNE降維可視化結果

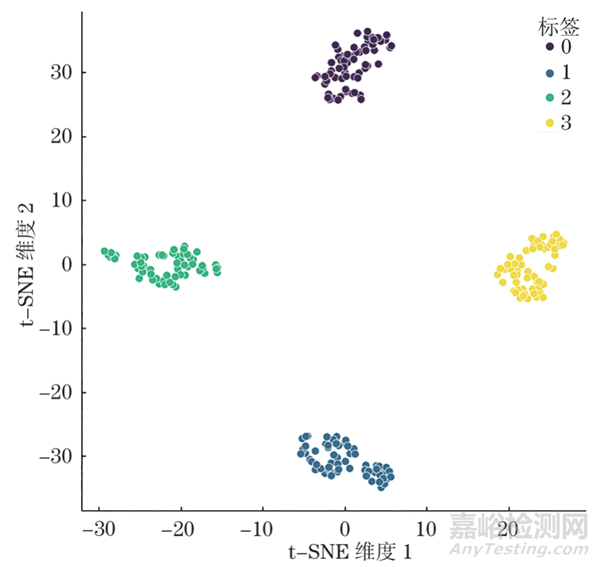

輸出層的t-SNE降維可視化結果如圖8所示，根據測試集數據經1D-CNN模型訓練后的輸出特征，可以看出不同鋼絲繩損傷特征可以明顯區分，并有較高的聚集性，該模型可有效可靠地對特征進行提取。

圖8 輸出層的t-SNE降維可視化結果

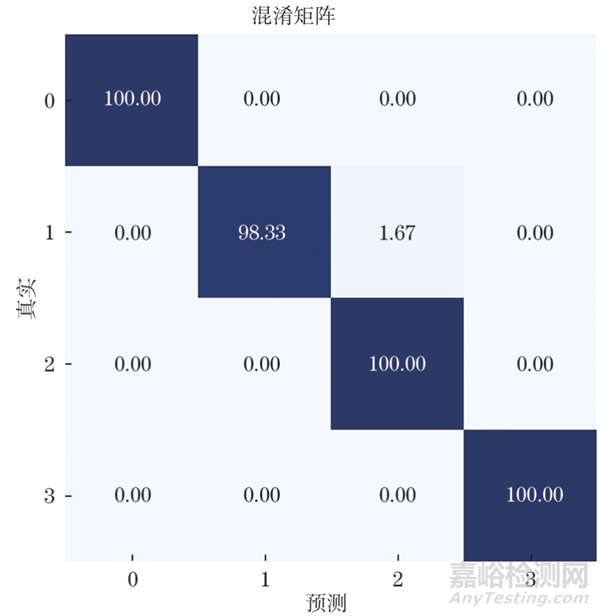

將1D-CNN模型提取到的特征輸入SVM分類器模型，得到分類準確率為99.58%，混淆矩陣降維可視化結果如圖9所示，可以看到4種鋼絲繩中除了標簽類別為1的測試集中有1.67%的數據被錯誤識別（識別為標簽為2的損傷類型），其余識別正確率均為100%。

圖9 混淆矩陣降維可視化結果

3、模型對比分析

為了驗證所提模型的識別效果，將所提模型與主流分類模型比較，選取1D-CNN（一維卷積神經網絡），1D-CNN-ELM（極限學習機），1D-CNN-RF（隨機森林），1D-CNN-LSTM（長短時記憶網絡）模型進行對比試驗，每個模型試驗10次，對性能評價指標取平均值，得到的不同模型的評價指標對比如表3所示。

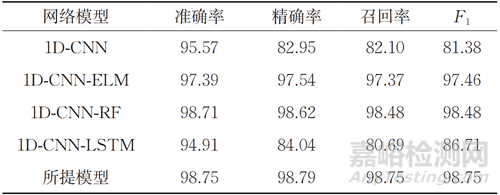

表3 不同模型的評價指標對比（%）

對比不同的深度學習模型，通過準確率、精確率、召回率和F1值綜合評估其性能?？梢园l(fā)現，1D-CNN與1D-CNN-LSTM的準確率較高，但精確率、召回率和F1值相對較低，同時可能存在一些分類誤差，尤其是在對缺陷的精準度上有待提高。1D-CNN-ELM和1D-CNN-RF模型表現相當穩定，準確率和精確率較高，但仍然有一些微小差異，所提模型在所有性能指標上均表現卓越，準確率、精確率、召回率和F1值都不小于98.75%，突顯了其在數字信號缺陷分類任務中的卓越性能。

為了評估所提模型的泛化能力和魯棒性，提取檢測速度分別為0.2 m/s和0.8 m/s的樣本數據集，分別輸入到模型中進行訓練測試，各進行10次取平均值后得到每類損傷識別的準確率，其結果如圖10所示。

圖10 1D-CNN-SVM模型在不同速度下的分類準確率

由圖10可以看出，在不同速度下所提模型對不同種類缺陷識別準確率均不低于97%，在較高速度下，模型的識別能力表現得更為突出，這可能是因?yàn)檩^高的速度帶來了較高的磁通量變化值，使采集到的數字信號的缺陷特征更為明顯。

4.結語

為了實現對鋼絲繩損傷的高效、精準識別，提出一種基于1D-CNN-SVM的鋼絲繩損傷識別方法，采用該模型對缺陷進行識別，并與其他已有模型的識別結果做對比，得出以下結論：

(1) 1D-CNN-SVM模型通過卷積神經網絡自動提取數字信號中的缺陷特征和強大的分類器，能夠有效對不同種類鋼絲繩缺陷進行識別。

(2) 通過與1D-CNN，1D-CNN-ELM，1D-CNN-RF，1D-CNN-LSTM模型進行對比并計算模型評價指標，發現1D-CNN-SVM的各項數據均優于其他模型，驗證了所提模型的優越性和可靠性。

(3) 將不同工況速度下所得數據集輸入模型，獲得了較好的結果，充分體現了該模型的泛化能力。

來源：無損檢測NDT
