為了使未來的電子設備在復雜環境中更好地運行，對功能復合材料的機械性能，特別是承載能力提出了更高的要求。因此，提升功能復合材料的機械性能具有重要的實際應用價值。在本研究中，使用3D打印和真空浸漬的組合方法，研究了一種具有集成導熱性、電磁干擾（EMl）屏蔽和機械性能的短碳纖維-石墨烯納米片-聚二甲基硅氧烷（SGP）/環氧丙烯酸樹脂（EA樹脂）復合材料。在SGP/EA樹脂復合材料中，不同細胞形狀的EA樹脂骨架負責復合樣品的承載能力，而導熱性和電磁屏蔽性能由SGP化合物提供。當骨架的細胞形狀為圓形，SGP化合物中的填充含量為15wt%SCF和6wt%NNP時，SGP/EA樹脂復合材料在12.4GHz下表現出323.5kPa壓縮模量、2.13 W/（m.K）導熱性和45.93 dB EMI屏蔽性能的最佳組合性能。這項工作提供了一種簡單、低成本和可擴展的方法來制備具有綜合導熱性、電磁屏蔽和機械性能的復合材料樣品。這些多功能復合材料在散熱、電磁干擾屏蔽和承重設備等領域具有很高的應用前景。

一、引言

隨著科技的不斷發展，對材料性能的要求越來越高。傳統材料往往只能滿足單一的性能需求，難以滿足現代科技對材料的多功能性要求。因此，開發具有集成熱導率、電磁屏蔽和機械性能的復合材料具有重要意義。目前，制備具有集成熱導率、電磁屏蔽和機械性能的復合材料的方法主要有兩種：復合填充法和多層結構法。前者操作簡單，但難以實現填料的均勻分散，導致復合材料性能不均勻。而后者可以實現不同性能的集成，但制備過程復雜，成本較高。

知名期刊《Composites Science and Technology》發表了一篇由北京化工大學機電工程學院和中國有機無機化合物國家重點實驗室完成的有關SLA 3D 打印制備集成熱導率、電磁屏蔽和機械性能的 SGP/EA 樹脂復合材料的研究成果。該研究使用 SLA 3D 打印和均勻分散技術制備了具有集成熱導率、電磁屏蔽和機械性能的 SGP/EA 樹脂復合材料。該研究成果為開發高性能復合材料提供了新的思路和方法，具有重要的理論意義和應用價值。論文標題為“Skeleton designable SGP/EA resin composites with integrated thermaconductivity, electromagnetic interference shielding, andmechanical performances”。

二、研究內容及方法

1.實驗

文章列出了用于制備具有集成熱導性、電磁干擾屏蔽和機械性能的SGP/EA樹脂復合材料的所用材料和設備。材料方面，主要涉及兩種樹脂：光固化樹脂和 SGP/EA 樹脂。光固化樹脂用于 SLA 3D 打印，而 SGP/EA 樹脂則是實驗制備的復合材料，由 SGP 填料和 EA 樹脂組成。設備方面，主要包括 SLA 3D 打印機、攪拌混合裝置、真空負壓裝置等，用于材料的制備和打印。

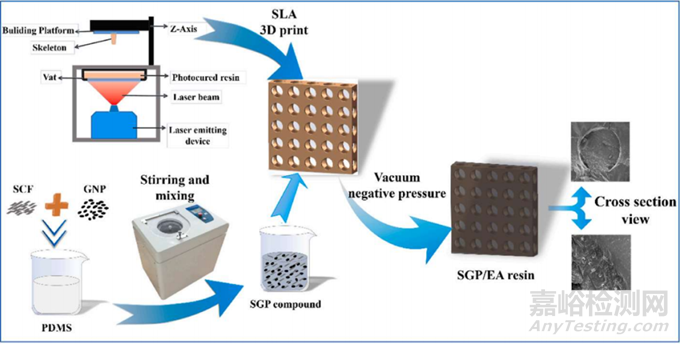

圖1 SLA-3D打印和均勻分散相結合制備具有集成導熱電磁屏蔽和機械性能的SGP/EA樹脂復合材料的示意圖。

關于通過結合立體光固化(SLA) 3D打印技術和真空浸漬工藝來制備具有集成熱導性、電磁干擾(EMI)屏蔽和機械性能的SGP/EA樹脂復合材料的方法。通過SLA 3D打印技術制備了具有機械承載能力的EA樹脂骨架，然后采用均質分散法制備了含有短切碳纖維(SCF)和氧化石墨烯納米片(GNP)的聚二甲基硅氧烷(PDMS)復合填料(簡稱SGP)，并通過真空浸漬將SGP復合填料填充到EA樹脂骨架中，將復合樣品放入加熱箱中固化，從而得到最終的SGP/EA樹脂復合材料。這個過程確保了功能性填料在復合材料中的均勻分散，并通過設計的骨架結構優化了材料的綜合性能。

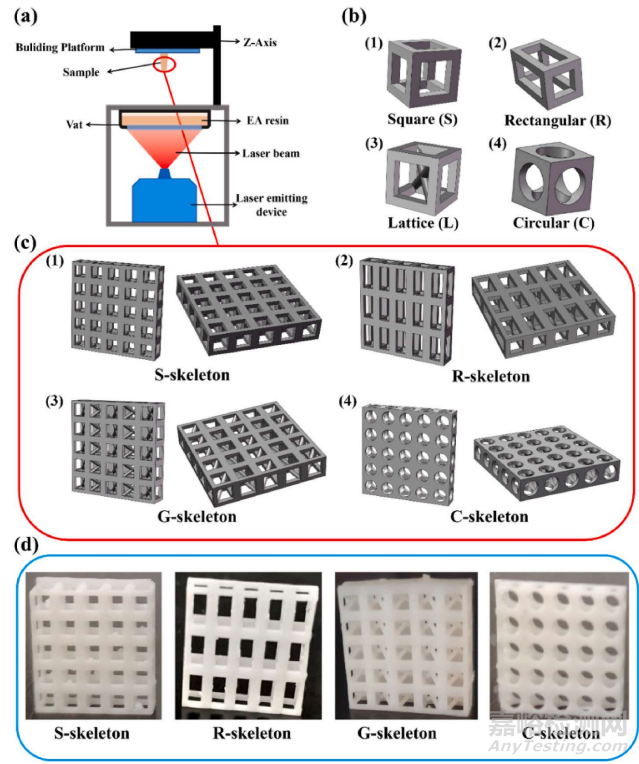

圖2 （a） LA-3D打印機的示意圖。（b） 為承重骨架設計了四種基于不同細胞形狀（方形（S）、矩形、格子（L）和圓形（C））的機械骨架結構單元，（C）（b）和中四種不同細胞形狀的拓?fù)鋱D是通過SLA-3D打印得到的四種骨架樣品。

文章描述了對SGP/EA樹脂復合材料進行的一系列表征測試，以評估其機械承載性能、微觀結構、熱導率和電磁干擾(EMI)屏蔽效能。這包括使用萬能材料試驗機進行單軸拉伸測試來確定復合材料的力學性能，使用掃描電子顯微鏡 (SEM) 觀察復合材料的微觀結構，分析填料的分散情況。使用激光熱導儀測試復合材料的熱導率，評估其散熱性能。以及使用矢量網絡分析儀測試復合材料的電磁屏蔽效能，評估其電磁屏蔽性能。通過這些表征方法，可以全面評估 SGP/EA 樹脂復合材料的綜合性能，為其應用提供理論依據。

2.結果和討論

研究通過掃描電子顯微鏡(SEM)觀察了C-SGP/EA樹脂復合材料的截面形貌。結果顯示，不同GNP含量的SGP功能復合填料與機械承載骨架的界面結合良好，沒有明顯的界面分離。隨著GNP含量的增加，觀察到SCF和GNP在PDMS基體中形成了更多的層疊關系，這有助于形成微納尺度的協同效應，從而提高熱導網絡的形成。此外，盡管在樣品的兩相界面處觀察到孔洞，但這并非由于SGP復合填料的不完全填充造成，而是因?yàn)镾GP在樣品的脆性斷裂過程中被拉伸所致。SEM圖像中用紅色箭頭標出了GNP的位置，并且箭頭的數量表示了SGP復合填料中GNP的含量。這些結果表明，通過均勻分散法制備的SGP復合填料在EA樹脂骨架中分布均勻，有助于提高復合材料的整體性能。

圖3 具有集成熱導率、電磁干擾屏蔽和機械性能的 C-SGP/EA樹脂復合材料截面形態。(a)、(b)、(c)和是四種 C-SGP/EA樹脂復合材料，GNP 含量分別為 0、2、4和6 %。

研究使用COMSOL多物理場仿真軟件對通過SLA-3D打印技術設計的具有不同細胞形狀（矩形、格子、正方形和圓形）的機械承載骨架結構進行了模擬，以預測其在受到壓縮時的力學行為。仿真結果顯示，不同細胞形狀的骨架結構在受到外部力作用時表現出不同的力學承載性能，其中圓形細胞形狀的骨架結構展現出了最佳的變形抗力和較低的整體變形量。對這些不同細胞形狀的機械骨架進行了壓縮測試，實驗結果證實了圓形細胞形狀的骨架結構在相同孔隙率條件下具有最高的壓縮模量，并且當引入機械骨架后，SGP/EA樹脂復合材料的壓縮模量顯著提高，尤其是C-SGP/EA樹脂復合材料樣品。這些結果表明，通過設計和引入機械骨架可以顯著提高復合材料的力學性能。

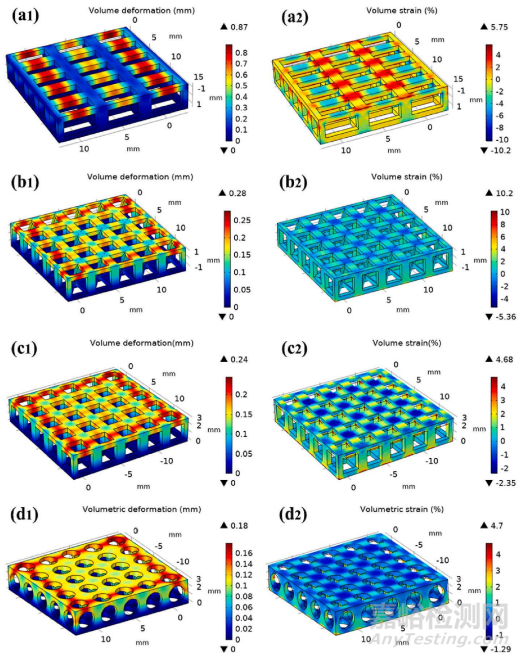

圖 4  展示了在 100 N 壓縮力下，四種不同機械承重骨架的體積變形 (1) 和體積應變 (2) 云圖。(a-d 分別代表 R、L、S 和 C 骨架結構)。

通過熱盤方法測試發現，隨著GNP含量的增加，復合材料的熱導率顯著提高。此外，通過熱像儀記錄的加熱過程中的表面溫度變化表明，高GNP含量的樣品具有更快的加熱速率。在EMI屏蔽性能方面，使用矢量網絡分析儀測量了復合材料在8.2-12.4 GHz頻率范圍內的屏蔽效能，結果顯示，GNP含量的增加顯著提高了復合材料的EMI屏蔽效能，特別是當GNP含量達到6 wt%時，樣品展現了出色的屏蔽效能，達到45.93 dB。這些結果證實了GNP在提高復合材料熱導率和EMI屏蔽性能方面的重要作用，并表明所制備的SGP/EA樹脂復合材料在電子設備的熱管理和電磁兼容性方面具有潛在的應用前景。

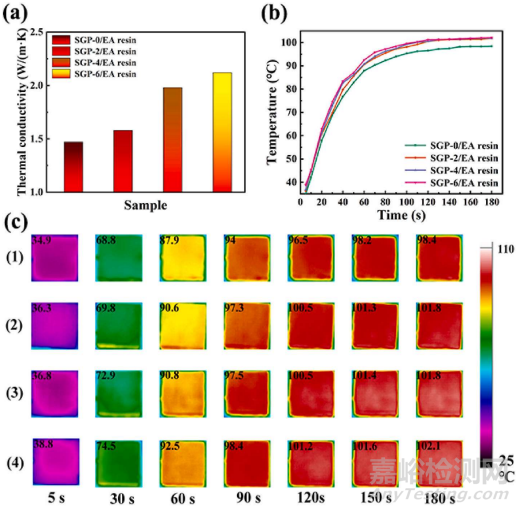

圖5 (a)不同GNP含量的SGP/EA樹脂復合材料樣品的導熱系數。(b)從0到180秒在110°C下SGP/EA樹脂化合物樣品的相應表面溫度變化，(c)不同GNP含量SGP/EA樹脂化合物的紅外熱圖像。

三、 小結

該研究成功制備了具有集成熱導率、電磁屏蔽和機械性能的 SGP/EA 樹脂復合材料，并通過實驗驗證了其優異的性能。該研究成果為開發高性能復合材料提供了新的思路和方法，具有重要的理論意義和應用價值。

原始文獻：

Du Q., Li C., Liu C., Cheng L., Chen G., Chen N., & Sun J. (2022). Skeleton designable SGP/EA resin composites with integrated thermal conductivity, electromagnetic interference shielding, and mechanical performances. Composites Science and Technology, 229, 109686.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2022.109686
