摘要：
碳達峰、碳中和是國家實施的重要戰略決策,而發展電動汽車是實現低碳的舉措之一。針對現有電動汽車碳排放評估片面和不準確,以及未對碳排放數據的共性進行歸納分類問題,提出一種基于全生命周期的電動汽車碳排放核算模型和碳排放數據分類方法,并以理想L8為案例計算了其生命周期各階段的碳排放量。研究結果表明,在電動汽車的生命周期的四個階段中,汽車使用階段的碳排放量占比最大,約為60.51%,其次是制造階段、原材料獲取階段和報廢回收階段。該模型可以細化碳排放分析,提高降碳方案的精確性,且在實際案例分析中具有重要作用,有助于汽車行業開展碳足跡核算研究。
關鍵詞：碳中和;全生命周期;電動汽車;數據分類;碳排放分析
引 言
全球氣候變暖是人類面臨的重要挑戰之一,對全人類共同命運產生了直接影響。為了應對這一問題,我國提出“二氧化碳排放力爭于2030年前達到峰值,努力爭取2060年前實現碳中和”等目標承諾[1-2]。然而,由于中國經濟的快速發展,導致我國的碳排放總量約為106.68億噸,明顯高于其他國家[3]。此外,我國交通領域碳排放占我國總碳排放11%,其中的道路交通占比高達86%[4],成為交通碳排放的重要來源之一。因此,有必要研究電動汽車的生命周期碳排放,以促進交通領域的協同降碳。
目前對于電動汽車全生命周期的碳排放研究已取得相應成果。田佩寧等[5]采用改進的自下而上方法,研究私家車的碳減排策略和達峰路徑,并提出建議措施。黎宇科等[6]預測,2014到2024年我國動力電池累計報廢量約為100萬噸,其中2024年的年報廢量將達到34萬噸。侯兵[7]預測,2012到2025年我國電動汽車動力電池的報廢量可達113.20萬噸。殷仁述等[8]對三元鋰電池和磷酸鐵鋰電池在2016到2025年的報廢量進行了預測,預計報廢量可達到30～40 GWh。申威等[9]使用全生命周期評價方法來評價車用替代燃料,發現在降低碳排放方面,壓縮天然氣相較于甲醇和天然氣合成油等傳統燃料更具優勢。劉凱輝[10]運用GaBi對比亞迪E6進行了全生命周期評價,將其生命周期劃分了五個階段,并對比亞迪E6全生命周期中的能耗和對環境產生的影響做出評價,結果表明使用階段對環境產生的影響最大,其次是原材料獲取階段和制造階段。陳軼嵩等[11]基于Gabi軟件計算了純電動汽車動力系統分部件、分階段的資源消耗和環境影響,結果表明純電動汽車在回收階段產生對環境可以產生正向效益,是純電動汽車減碳的有效手段。
目前國內的碳排放計算研究存在以下問題,無論是自上而下還是自下而上的方法都無法很好地反映各數據之間的聯系,而且缺乏對碳排放數據的共性進行歸納分類。由此導致難以對碳排放進行全面細致的評估,并且不方便制定針對性的減碳方案。為解決這些問題,本文基于全生命周期評價方法,提出了電動汽車碳排放核算模型和新的碳排放數據分類方法,并以理想L8為研究對象對碳排放模型進行案例驗證,從不同角度分析了電動汽車的碳排放情況。研究結果證明該模型可以細化碳排放分析,提高降碳方案精確性,在實際案例分析中具有重要的作用,對于今后汽車行業開展碳排放核算研究具有積極的意義。
1、 研究方法與數據來源
1.1 研究對象與數據來源
本文綜合考慮了車輛的代表性及參考價值,選擇了帶有發電機和發動機的增程式電動車作為研究對象。在此基礎上,從造車新勢力“蔚、小、理”三家中選取了理想L8 Pro作為碳排放核算案例。
電力碳排放因子來源于《2019年度減排項目中國區域電網基準線排放因子》;化石能源碳排放因子來源于中國生態環境部、IPCC等機構,或通過平均低位發熱量計算得出;車用材料碳排放因子源于世界鋼鐵協會;其他數據參考已有文獻。
1.2 電動汽車生命周期評估方法
1.2.1 系統邊界
對于電動汽車生命周期的階段劃分,各位學者給出的方法各有不同,最少的劃分為三個階段,最多的則劃分為五個階段。為了對電動汽車全生命周期過程中碳排放產生的來源進行詳細且合理的分析,本研究綜合分析了國內外文獻,針對汽車碳排放的階段劃分依據進行了研究和歸類,最終確定對電動汽車全生命周期碳排放影響較大的有原材料獲取、制造與裝配、使用和回收四個階段,系統邊界如圖1所示。

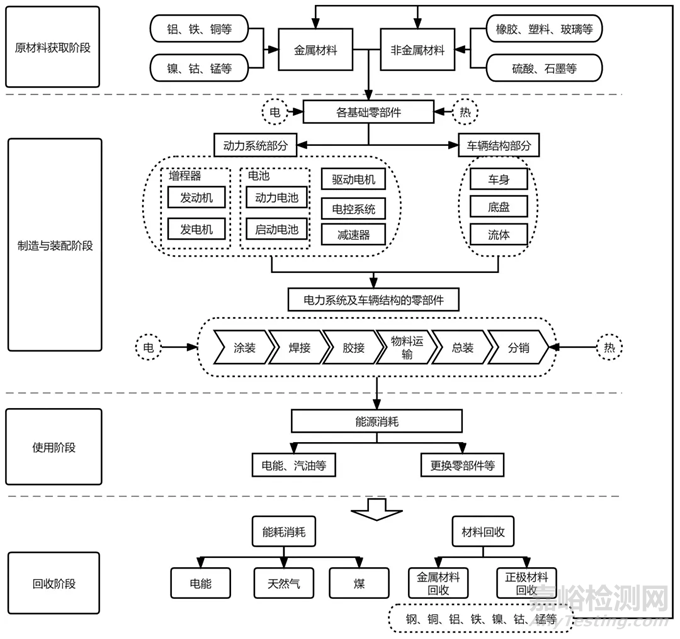

圖1 系統邊界
1.2.2 理論與方法
本研究基于全生命周期理論提出了一種新的碳排放分類方案。根據該方案,碳排放可以分為基礎碳源(S)、碳耗(C)和碳匯(I)?；A(chǔ)碳源指的是自然界中向大氣排放碳的基礎物質,比如石油和天然氣等。碳耗(C)可根據碳排放過程中的不同排放方式分為過程碳耗(CP)、運輸碳耗(CT)和材料碳耗(CM)。過程碳耗(CP)是指某一過程中產出物本身發生明顯變化所導致的碳排放,例如在生膠通過塑煉等加工過程變成輪胎的過程中產生的碳排放。運輸碳耗(CT)是指在電動汽車生命周期內對各種原材料、汽車成品等進行運輸時消耗汽油、柴油等能源而產生的碳排放。材料碳耗(CM)指用于制造器件、機器、構件或其他產品的物質以及器械設備的損耗。例如輪胎的中間材料生膠、纖維材料棉、麻、毛等,還包括加工制造過程中的機器設備耗損和運輸過程中交通工具的磨損。碳匯(I)是指自然界中存儲碳的體系,如樹林等。碳匯的主要作用是直接抵消碳排放(ID)。另外,還有一些間接通過材料回收等活動對碳排放進行抵消的方式(Ⅱ)。在此基礎上,基于電動汽車全生命周期理論,全生命周期總量和各階段分量碳排放計算公式如下:
W=Wo+Wm+Wu+Wr (1)
式中,Wo表示原材料獲取階段碳排放,Wm表示汽車制造階段碳排放,Wu表示汽車使用階段碳排放,Wr表示汽車回收階段碳排放。
(1)原材料獲取階段的碳排放歸納為材料碳耗CM,電動汽車在其原材料獲取階段主要有兩方面能耗:一方面是通過一級能源加工、冶煉生產的車用原材料,另一方面包含了制造階段的材料損耗和原材料被加工成各零部件所需材料的過程。需要注意的是,該階段實際上還存在機械損耗,這在傳統的碳排放計算方式中通常未被考慮。因此,根據該方案在原材料生產階段所計算得出的碳排放總量會低于實際所產生的碳排放。為此,本研究在生命周期模型計算中會將開采和運輸車輛等的損耗進行相應的換算,以將其納入碳排放計算范疇。原材料獲取階段所產生的碳排放計算公式如下:
Wo=So+CPo+CMo+CTo (2)
式中,So表示基礎碳源產生的碳排放,CPo表示工藝過程碳排放,CMo表示所用物料及工具損耗產生的碳排放,CTo表示物料運輸產生的碳排放。
式(2)中各分項計算公式如下:
(3)
式中,mi表示第i種碳源的消耗量,EFi表示第i種碳源的碳排放因子。
(4)
式中,qi表示第i項工藝使用的次數,EFi表示第i項工藝全程所產生的碳排放。
(5)
式中,mi表示第i項材料所使用的總量,EFi表示第i項材料的碳排放因子。
(6)
式中,mi表示運輸機械所耗燃料的質量,EFi表示燃料的碳排放因子。
(2)制造與裝配階段涵蓋了照明、機械運行等能耗產生的碳排放,以及制造場地中機器損耗、更換等所產生的碳排放。此外,分銷階段的物流運輸也被歸類為制造與裝配階段。該階段碳排放具體計算方式則根據項目中實際數據或文件數據進行計算,公式如下:
Wm=Sm+CPm+CMm+CTm (7)
(3)使用階段的碳排放主要有兩部分的能源消耗。一方面是汽車在使用階段的電能、汽油等直接能耗,這部分屬于基礎碳源S。另一部分是指在使用階段對汽車的保養維護求,更換零部件等活動帶來的間接能耗,這部分對應材料碳耗CM。計算公式如下:
Wu=Su+CPu+CMu(8)
(4)回收階段碳排放分為兩部分計算。一部分是回收時消耗能源產生的碳排放,這部分屬于基礎碳源S。另一部分是回收后材料帶來的正向抵消作用,這部分屬于碳匯I。計算公式如下:
Wr=Sr+CPr+Ir (9)
材料回收階段實際上是一個通過再利用舊材料來間接抵消碳排放的過程,因此將其歸為碳匯即Ir。故式中Ir的代表材料回收所抵消的碳排放,計算公式如下:
(10)
式中,mi表示第i種回收材料的質量,ηi表示第i種回收材料的回收系數,EFri表示第i種回收材料的碳排放因子(負數)。在計算回收材料所產生的對碳排放的抵消作用時,采用回收系數進行相應折算。
2、碳排放計算與結果分析
2.1 電動汽車生命周期碳排放分析
2.1.1 原材料獲取階段碳排放
在車輛原材料獲取階段中,增程器(發動機和發電機)、驅動電機、電控系統、減速器、車身和底座各部件組成材料及其碳排放數據見表1。電池(動力電池和啟動電池)組成材料及其碳排放數據見表2。流圖組成材料及其碳排放數據見表3。通過其碳排放系數與重量計算得出碳排放量。

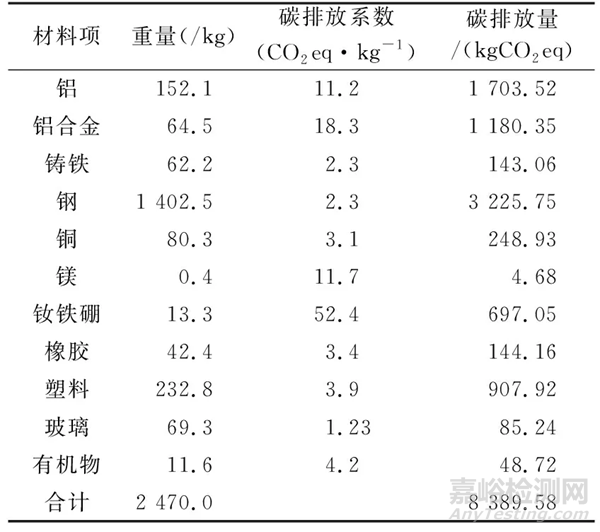

表1 增程器、驅動電機等部件原材料獲取階段材料清單[12-15]

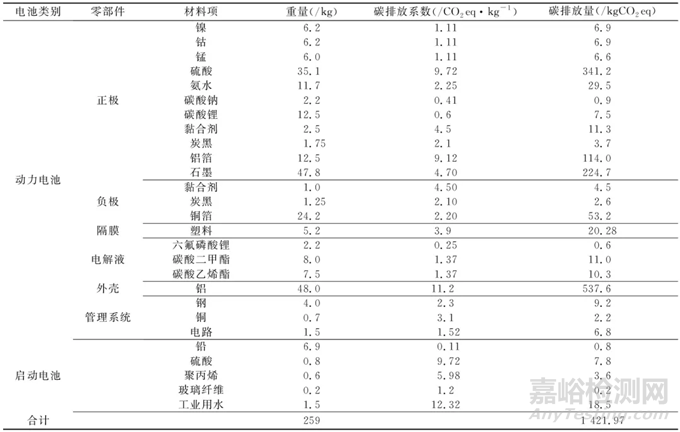

表2 電池原材料獲取階段材料清單[15,16]

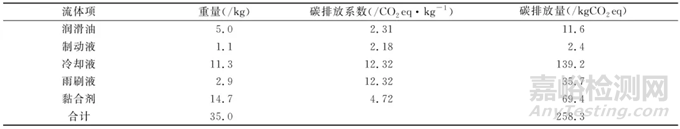

表3 流圖原材料獲取階段材料清單[17]
2.1.2 制造與裝配階段碳排放
制造階段主要產出物發生變化,因此制造裝配階段對應為過程碳耗CP,該階段主要包括原材料到零件和整車裝配兩個過程。主要能源消耗活動有涂裝、空調運轉、照明、供暖、物料搬運、車間壓縮空氣。在制造裝配過程中,主要考慮各部件加工過程中的電能消耗,如表4所示。根據各零部件在制造過程中的各能耗和總裝階段的能耗清單,如表5所示,可計算出該階段總能耗與總碳排放量。

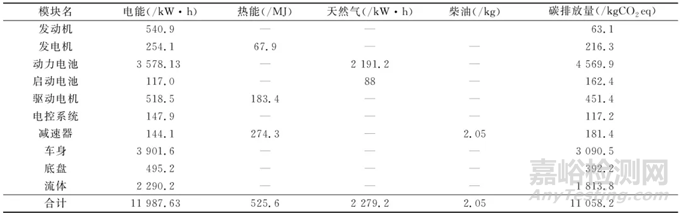

表4 各模塊制造與裝配階段能耗清單[12-14,17-21]
表5 總裝制造階段能耗清單
在車輛裝配過程中,汽車分銷配送的能耗主要指汽車從廠家到經銷店的運輸過程,查閱文獻得知運輸采用柴油卡車完成,平均距離取1 600 km,單位能耗取1.5 MJ/(t·km)[13],一般從汽車制造商到分銷機構需要長距離運輸,該過程共消耗柴油19.8 kg,由于該數據包含了用戶到回收站的短距離運輸,因此在分銷階段給予0.8的系數修正,即柴油消耗為15.8 kg,碳排放量為49 kgCO2eq。
2.1.3 使用階段碳排放
理想L8的工信部純電續航里程175 km,增程續航925 km,WLTC工況下綜合行駛里程約1 100 km。車輛單次純電行駛里程占總里程的15.9%,而增程續航里程占比達到了84.1%。借助150 000 km的功能單位,可以計算得出全生命周期中純電行駛里程約23 850 km,而純增程行駛里程則為約126 150 km。使用階段的純電消耗公式如下:
(11)
式中,wud指的使用階段的直接能耗,L為研究對象的純電生命周期設定行程23 850 km,ec為百公里耗電量17 kW·h/km,η1為充電效率95%,η2為放電效率90%。根據該公式可計算出電動汽車在使用階段的能耗為4 742.1 kW·h。經官方網站和測試機構給出的實際數值,油耗為8 L/100 km,據此計算得出整個使用階段油耗約為10 092 L,該階段直接碳排放總量達到33 315.2 kgCO2eq。
間接碳排放主要體現在汽車日常維護保養,維修階段主要活動主要是更換零部件。汽車在使用階段需要定期更換的零部件有輪胎、流體及電池等。查閱文獻可知各部件在全生命周期中更換次數分別為:輪胎12次,潤滑油24次,制動液3次,冷卻液3次,雨刷液12次,結合碳排放因子數據[15]可得運行階段間接總能耗為6 372.3 kgCO2eq,其各部分占比如圖2所示。

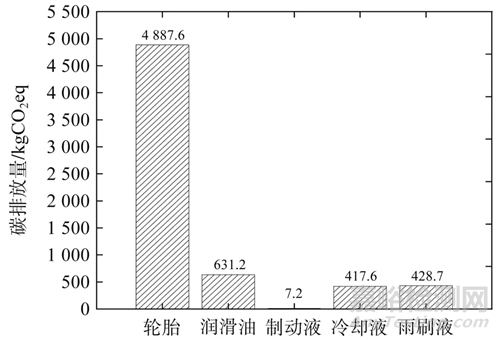

圖2 運行階段間接能耗圖
2.1.4 回收階段碳排放
車輛報廢回收階段主要回收對象為車身主要金屬材料以及動力電池。電池回收主要以正極材料和電池外殼材料回收為主,正極回收方法以化學法中的濕法冶金回收為主。從整車角度出發統計各金屬材料占整備質量比為:鋼66.5%,鐵5.3%,鋁4.6%,銅4.3%,結合參考文獻得知鋼的回收率為90%,鐵回收率為80%,銅回收率為95%,鋁回收率為92%,鎳、鈷、錳回收率分別為98%、97%、96%,結合98%的質量修正系數。對以上數據進行整合,可以得到回收階段各材料抵消碳排放量圖(圖3)和回收階段能耗清單(表6)。
表6 回收階段能耗清單

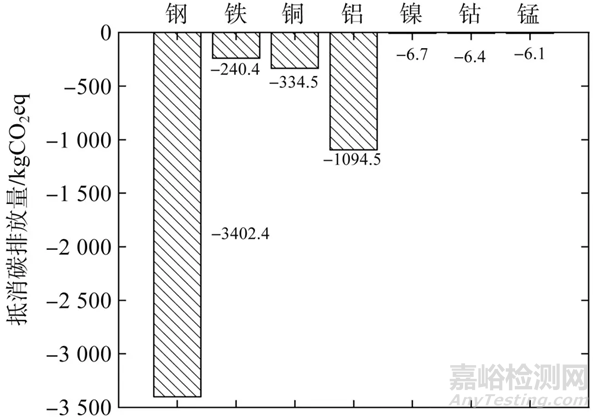

圖3 回收階段各材料抵消碳排放量圖
2.2 電動汽車碳排放結果分析
本研究選取理想L8為案例,并提出碳排放生命周期模型,劃分為原材料獲取、制造、使用、回收四大階段,對其整個生命周期中的碳排放進行分析。在原材料獲取階段的碳排放總量為10 118.5 kgCO2eq;制造階段的碳排放量為19 087.4 kgCO2eq;使用階段的碳排放為39 687.5 kgCO2eq;回收階段碳排放為-3 305.7 kgCO2eq。將理想L8生命周期各階段碳排放量經匯總?cè)鐖D4所示。

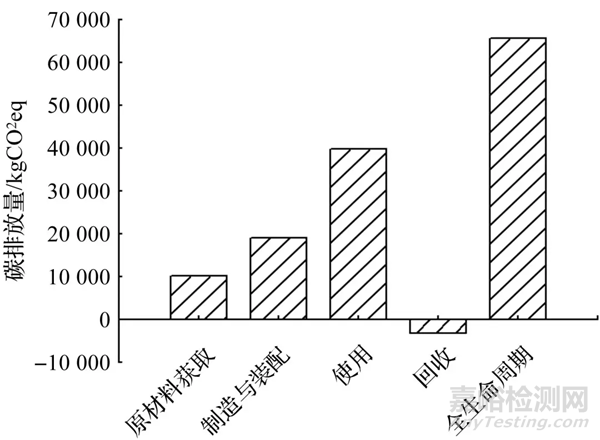

圖4 生命周期各階段碳排放量直方圖
根據結果,可以得出生命周期四個階段中碳排放占比由大到小為:使用階段、制造與裝配階段、原材料獲取階段、報廢回收階段。使用階段占比約為60.51%,是占比最大的階段,主要是因為增程式電動汽車L8在該階段消耗大量電和汽油。制造階段占比約29.10%,該階段主要能耗為電能和熱能,直接能源消耗較多。原材料獲取階段占比15.43%,其碳排放基本來自于材料本身開采過程?；厥针A段占比為-5.04%,也就是說這一階段對碳排放起到了減弱的作用,這說明對汽車零部件進行再制造可以減少碳排放,對環境產生積極的效果。基于以上研究結果,向政策制定者和汽車制造商提出以下建議:一,推動電力行業的清潔能源轉型。這將提高電動汽車使用過程中能源的清潔程度,減少使用過程中的碳排放。二,優化企業降碳工藝。汽車制造企業應采用更清潔、低碳的生產工藝,例如使用可再生能源替代傳統能源,從而減少生產過程中的碳排放。三,使用新型環保材料。汽車制造商可以加大對新型環保材料的研發和應用力度,例如使用可降解材料、可再生材料等,降低原材料獲取階段碳排放。
本研究的結果存在一定的不確定性。在討論研究結果時,應該提到本研究只對增程式電動汽車L8進行了案例分析,未覆蓋到其他類型的電動汽車。鑒于資料來源的限制和所需數據的詳盡性要求,本研究使用的部分材料、工藝等碳排放數據通過文獻查閱和國際收集獲得,并采用了多種數據庫。因此,本研究計算結果可能與僅采用單一數據庫的結果存在差異。這種差異可能會對研究結果的準確性和可靠性產生一定的影響。
3、 結束語
本研究選取理想L8作為驗證案例,將其全生命周期劃分四個階段進行分析和評價,并建立了每個階段碳排放量的計算模型。此外,還將碳排放數據分為基礎碳源(S)、過程碳耗(CP)、運輸碳耗(CT)、材料碳耗(CM)和碳匯(I)五類。通過模型,可以準確地計算出每個階段的碳排放量,對電動汽車的全生命周期評估提供了較為可靠的依據。全國碳排放交易市場現已啟動,本研究對電動汽車的碳排放研究可以為新能源汽車碳排放核算提供借鑒參考,具有一定的經濟價值。然而,由于目前國內市場交易機制發展尚未成熟,因此在碳交易方面沒有進行深入研究,希望在后續研究中能將碳排放核算與全國碳排放交易結合起來,更大地發揮其核算作用。
參考文獻
[1]余碧瑩,趙光普,安潤穎,等.碳中和目標下中國碳排放路徑研究[J].北京理工大學學報(社會科學版),2021,23(2):17-24.
[2]胡鞍鋼.中國實現2030年前碳達峰目標及主要途徑[J].北京工業大學學報(社會科學版),2021,21(3):1-15.
[3]HUO T, LI X, CAI W, et al. Exploring the impact of urbanization on urban building carbon emissions in China: evidence from a provincial panel data model[J]. Sustainable Cities and Society, 2020,56:102068.
[4]王震坡,詹煒鵬,孫逢春,等.新能源汽車碳減排潛力分析[J].北京理工大學學報,2024,44(2):111-122.
[5]田佩寧,陳碩,毛保華,等.新能源汽車對中國私家車碳排放的影響[J].長安大學學報(自然科學版),2023,43(05):88-98.
[6]黎宇科,郭淼,嚴傲.車用動力電池回收利用經濟性研究[J].汽車與配件,2014(24):48-51.
[7]侯兵.電動汽車動力電池回收模式研究[D].重慶:重慶理工大學,2015.
[8]殷仁述,楊沿平,謝林明,等.新能源汽車動力電池對有色金屬資源需求預測[J].資源與產業,2016,18(5):85-91.
[9]申威,張阿玲,韓為建.車用替代燃料能源消費和溫室氣體排放對比研究[J].天然氣工業,2006,26(11):148-152.
[10]劉凱輝.比亞迪E6純電動汽車全生命周期評價[D].福州:福建農林大學,2016.
[11]陳軼嵩,馬金秋,丁振森,等.純電動汽車動力系統全生命周期節能減排績效評價研究[J].機械與電子,2018,36(11):20-23.
[12]許海波.增程式電動汽車全生命周期評價研究[D].西安:長安大學,2021.
[13]李娟.純電動汽車與燃油汽車動力系統生命周期評價與分析[D].長沙:湖南大學,2015.
[14]馬金秋.匹配不同動力電池的純電動汽車全生命周期評價研究[D].西安:長安大學,2019.
[15]BURNHAM A, WANG M, WU Y. Development and Applications of GREET 2.7-The Transportation Vehicle-Cycle Model [R].Argonne, IL United States:Argonne National Lab, 2006.
[16]盧強電動汽車動力電池全生命周期分析與評價[D].長春:吉林大學,2014.
[17]李書華.電動汽車全生命周期分析及環境效益評價[D].長春:吉林大學,2014.
[18]張磊.基于GaBi4的電動汽車生命周期評價研究:[D].合肥:合肥工業大學,2011.
[19]劉凱輝.比亞迪E6純電動汽車全生命周期評價[D].福州:福建農林大學,2016.
[20]HU W, YIN D Y, CHEN X C. Life cycle cost estimation of large freight cars based on BP neural network integration[J]. IOP Conference Series: Materials Science and Engineering, 2019,563(5):052065.
[21]SULLIVAN J L, BURNHAM, WANG M. Energy-Consumption and Carbon-Emission Analysis of Vehicle and Component Manufacturing[R]. Illinois: Argonne National Laboratory, 2010.
來源：期刊-《杭州電子科技大學學報(自然科學版)》 2024年第3期；作者：金理軍， 王關晴， 鄭光華， 李春波， 丁寧；單位：杭州電子科技大學理學院
