對于CE電流法，對于包括GND線束的，需要重點考慮線束的共模干擾，因?yàn)槿绻蔷€束間的差模干擾的話，由于線束彼此之間距離很近，差模信號會彼此之間形成磁通對消，所以可以重點考慮共模干擾，線束的共模干擾通常有單極天線，偶極天線和回路天線幾種類型，對于單極天線其輻射強度計算公式為，對于該公式，之前群友也提到過有的書中是前面系數不一致，有沒有可能是由于偶極子天線引起的，對于該問題，暫時也沒有找到合理的解釋，但是不影響我們整改，因?yàn)樾枰牡囊蛩厥且恢碌?，我們暫且重點關注頻率f，電流I，天線長度L，測試點到電流環路的距離r。

而線束的共模干擾，通常會由1.GND回路阻抗較大引起的電流驅動型共模干擾，對于該類問題需要重點考慮降低回路阻抗；

2.電壓直接驅動型的共模干擾，可以參考這個公式整改E≈W*C*U*R/d，距離里面的參數定義可以參考之前的文章，此處不在介紹；

3.磁回路耦合引起的共模干擾，可以參考這個公式，E≈S*I*F*F/d，同樣參數的介紹不在此處再做介紹。

當然對于感性耦合，可以參考E≈W*M*I/d。

基于以上的理論基礎，我們分析以下的案例（本案例是基于賽盛案例進行的理解說明）

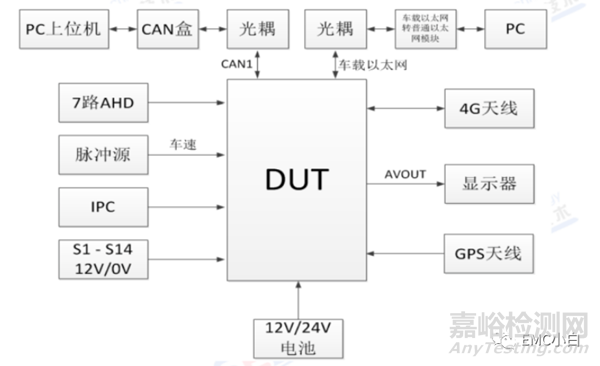

一.實驗產品背景：

二.實驗現象

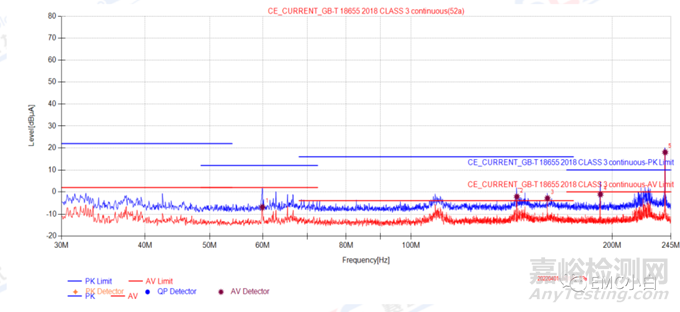

行車記錄儀CE電流法在144MHz，240MHz超標，如下圖所示：

該超標頻點為窄帶超標，通常由時鐘信號引起，我們通過計算頻差，發現頻點為時鐘信號的48MHz引起。

對于CE超標問題，

首先，我們先按照單極子天線耦合的幾大因素進行考慮整改

由于頻率f，距離r是無法改變的，我們可以降低驅動電流I，減小天線長度L。減小共模干擾引起的驅動電流，我們可以選用共模電感，增加差模濾波電容（個人理解，該電容可以旁路信號上的干擾，但是地線上的干擾無法濾除），對信號線進行屏蔽處理（注意屏蔽層360°環接）。（對于該項措施，原文沒有相應的處理，因而不能確認該整改會帶來多大的影響，但是該步驟應該是需要考慮的。）

其次我們通常分析發現，線束上并沒有直接相關的頻率點，說明是通過別的方式耦合形成的共模干擾。

干擾源角度分析：

1：考慮容性耦合，E≈W*C*U*R/d，w沒有辦法改變（可以進行展頻處理信號除外），C跟正對有效面積直接相關，增加接口和干擾的距離，U是驅動電壓，d對應的距離，我們之前的屏蔽措施也是減小了被干擾源的接地電阻R，對于已經成型的產品，目前能做的是降低驅動電壓和減小接地電阻（前面已經有了），由于是晶振時鐘信號，我們可以考慮在不影響晶振幅度的基礎上，降低驅動能量，或者增加串聯電阻的大小。

2：考慮感性耦合，E≈W*M*I/d，措施是集中在降低驅動電流上，前面的電阻串聯和降低驅動能量同樣有效。

3：考慮磁回路耦合，E≈S*I*F*F/d，需要較小的環路面積，電阻串聯同樣有效，當然晶振下方的完整地平面屏蔽也是極其重要的。

以上的措施都是針對干擾源實施的。

干擾源潛在存在二次干擾的路徑分析

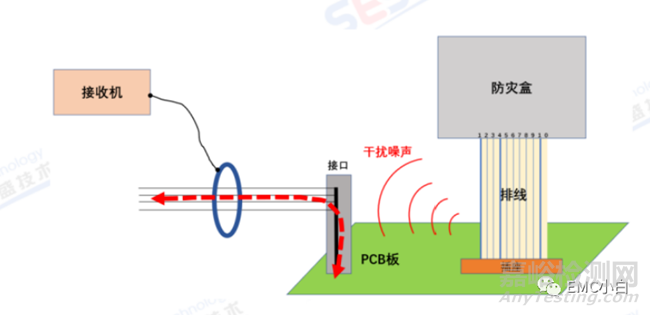

分析產品結構，發現晶振所在的電路板通過FPC排線連接，對于該路徑，我們同樣可以從降低接地阻抗（盡可能的增加地pin），降低驅動電流，F(xiàn)PC排線屏蔽，增加FPC排線與線束接口等方式進行整改。

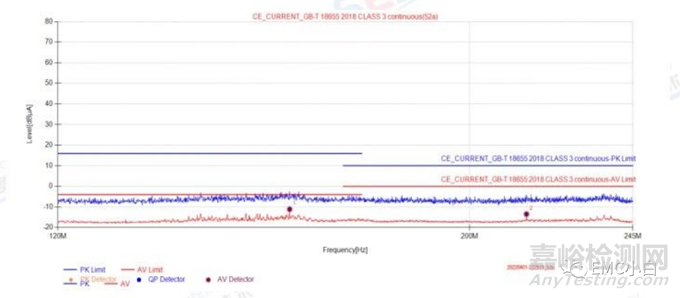

結合以上措施，最終整改通過。

以上措施都是在做加法整改，在完成整改后，可以根據成本及對項目的影響大小，在不影響整改效果的基礎上，刪除一些措施，完成最終的整改。
