2524-T3鋁合金作為第四代航空鋁合金，具有較高的比強度、優異的疲勞性能和良好的耐蝕性能，主要用于制造飛行器蒙皮、機身面板以及薄壁曲零件。對于厚度為0.6~2.0mm的2524-T3鋁合金薄板類變截面零件，由于零件過薄，機械加工難以滿足其加工精度，而化學銑切(化銑)工藝是一 種更適合的加工方法。化學銑切是指將薄板預先確定的部分區域經化學溶液腐蝕至目標厚度，從而獲得滿足加工尺寸和精度要求的變截面的工藝。隨著航空工業的發展，薄板類變截面零件，尤其是制孔后的化學銑切零件的需求量大幅增長，推動了化學銑切的研究。



目前，已有大量有關2A12、2A97、2195等鋁合金薄板的化學銑切工藝優化和加工后材料性能的研究報道?；瘜W(xué)銑切過程需選擇合適的化銑速率和氫氧化鈉濃度，控制鋁離子濃度，調整化銑溫度和浸蝕比等，使薄板均勻減薄并保持材料性能。對于鋁合金材料，需控制銅、鎂含量及兩者比值，以減少均勻化后未回溶的粗大θ相(Al2Cu)和S相(Al2CuMg)、保留晶內小尺寸的彌散T相(Al20Cu2Mn3)、降低表面粗晶的形成，從而獲得較高的表面質量 ,并且還應具有良好的力學性能和耐晶間腐蝕性能 ,防止化學銑切導致表面嚴重腐蝕和剩余強度過低。然而，現有文獻中關于2524鋁合金化學銑切后性能的研究較少。為此，作者對比研究了化學銑切前后2524-T3鋁合金薄板的表面形貌、拉伸性能和疲勞性能 ,提出了改善化學銑切  后薄板綜合性能的方法 , 以期為薄板類零件化學銑切工藝優化提供參考。



1、  試樣制備與試驗方法



試驗材料為厚度為1.8mm的2524-T3鋁合金非包鋁薄板，化學成分(質量分?jǐn)?shù)/%)為0.06Si，0.12Fe，4.3Cu，1.5Mg，0.5Mn，余Al。根據HB/Z5125-2008進行化學切試驗，化銑液組成為150g·L-1氫氧化鈉+20g·L-1硫化鈉+4g·L-1三乙醇胺，控制化學銑切過程中鋁離子質量濃度為30g·L-1，溫度為90~100℃，將薄板加工至原厚度的1/2。采用SPMI400D型表面粗糙度儀測定化學銑切前后試樣晶粒主變形方向(L向)和垂于晶粒主變形方向(LT向)的表面粗糙度。分別沿L向和LT向截取如圖1所示的板狀拉伸試樣，采用Instron 5887型電子萬能試驗機，按照GB/T 228.1-2021進行室溫拉伸試驗。采用JSM-7001F型場發射掃描電 鏡觀察微觀形貌，并采用附帶的能譜儀(EDS)分析微區成分。制取如圖2所示的中心孔疲勞試樣，模擬零件制孔后的受力狀態，應力集中系數Kt為2.3。按照HB5287-1996進行疲勞試驗，在距試樣兩端30mm處進行夾持，頻率為100Hz，應力比R為0.1,采用升降試驗法，循環107次不斷則判定為未發生斷裂。采用JSM-7001F型場發射掃描電鏡觀察疲勞斷口表面及截面形貌。

圖1 板狀拉伸試樣尺寸



圖2 中心孔疲勞試樣尺寸



2、試驗結果與討論



2. 1  對表面形貌的影響



2524-T3鋁合金薄板化學銑切前沿L、LT方向的表面粗糙度分別為(0.98±0.04)，(1.02±0.05)μm，化學銑切后分別為(1.19±0.06)μm，(1.37±0.08)μm，分別提高了 21.4%，34.3%。由圖3結合EDS分析結果可知：化學銑切前薄板表面存在5~10μm的粗大第二相粒子AlCuMg化合物及氧化物，化學銑切后表面出現大量直徑為10~50μm的淺表腐蝕坑，在腐蝕坑內和周圍出現部分第二相剝離后殘留的微孔洞。這是因?yàn)樵诨瘜W(xué)銑切過程中，薄板表面尺寸較小的晶粒被完全腐蝕，而較大的晶粒僅發生部分腐蝕，殘存的晶粒和晶界在表面形成深淺不一的腐蝕坑。此外，由于試驗合金內存在的微米級第二相θ相和S相的電極電位相比鋁基體更正，而成為陰極，鋁基體成為陽極并優先發生腐蝕而逐漸溶解，θ相和S相逐漸從基體剝離，因此在部分腐蝕坑中可觀察到第二相粒子被剝離后遺留的微孔洞。化學銑切導致的腐蝕坑和微孔洞是造成表面粗糙度增大的主要原因。

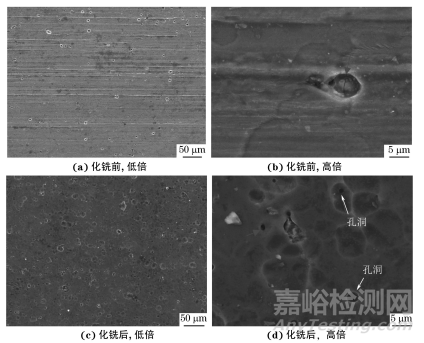

圖3 化學銑切前后2524-T3鋁合金薄板的表面形貌



2.2  對拉伸性能的影響



由表1可見：化銑前后2524-T3鋁合金薄板的室溫拉伸性能相差不大，均保持在較高水平，屈服強度不低于330MPa，抗拉強度不低于460MPa，斷后伸長率保持在20%以上，表明化學銑切對薄板的拉伸性能無顯著影響。這是因?yàn)榛瘜W(xué)銑切僅起到減薄作用，并未改變顯微組織特征；而拉伸性能對材料的表面粗糙度敏感性相對較低，與顯微組織特性相關性更大，化學銑切對薄板拉伸性能無顯著影響。

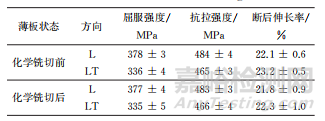

表 1 化銑前后2524-T3鋁合金薄板的拉伸性能



2.3  對疲勞性能的影響



由圖4可知，化銑前后2524-T3鋁合金薄板的疲勞強度分別為153.5，138.3MPa，化銑后疲勞強度相比化銑前下降了9.9%。疲勞強度的下降可能與表面粗糙度有關，化學銑切產生的腐蝕坑使表面粗糙度提高，在承受交變載荷時腐蝕坑和大量微孔洞聚集處易產生應力集中，從而降低了疲勞性能。此外，薄板在制造過程中會產生殘余壓應力，這些壓應力會對微孔洞和微裂紋等制造缺陷起到一定的壓合作用，雖然對拉伸性能無明顯影響，但對疲勞性能有益；經化學銑切減薄后，殘余壓應力釋放，壓合作用減弱，微裂紋和微孔洞易成為疲勞裂紋源，最終導致疲勞性能下降。



圖4 化銑前后中心孔疲勞試樣疲勞強度升降圖



由圖5可知，在交變載荷的作用下，中心孔疲勞試樣在垂直于受力方向的孔邊緣處發生了橫斷，這應是孔周圍應力集中導致的。由圖6可見：疲勞裂紋源位于孔壁和試樣表面合圍而成的區域；裂紋萌生后向試樣內部擴展，在裂紋擴展區可觀察到大量的韌窩，第二相粒子數量眾多且尺寸集中在5~10μm，裂紋擴展路徑清晰，可觀察到明顯的疲勞條帶；瞬斷區主要為粗糙的“晶粒”狀結構，主要呈現脆性斷裂特征。





圖5 化銑后中心孔疲勞試樣宏觀斷裂形貌

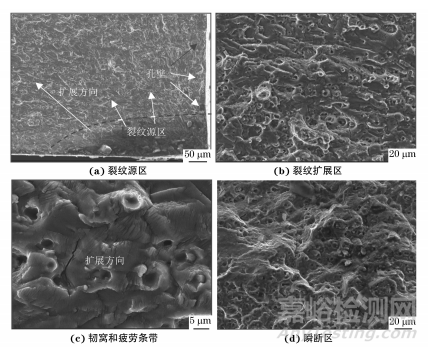

圖6 化銑后中心孔疲勞試樣的疲勞斷口形貌



綜上所述，化學銑切會造成疲勞性能下降。根 據其影響機制，提出下述改進方法：



在2524-T3鋁合金的成分范圍內，適當調整銅、鎂含量，或是添加稀土元素，從而改善第二相的成分和分布，減少富銅、富鎂粗大第二相的生成；



優化2524-T3鋁合金薄板的軋制過程和熱處理工藝，減少鑄錠均勻化或固溶過程中未回溶的粗大結晶相，降低化學銑切前后的表面粗糙度差異 ;



可對化學銑切后的薄板進行表面噴丸處理，使表面重新產生殘余壓應力，從而在一定程度上改善疲勞性能。



3、結  論



2524-T3鋁合金薄板經化學銑切后的表面粗糙度提高?；瘜W(xué)銑切前薄板表面存在尺寸為 5~10μm的粗大第二相粒子AlCuMg化合物及氧化物，化學銑切后薄板表面出現大量直徑為 10~50μm的淺表腐蝕坑，還有第二相AlCuMg粒子部分溶解剝離殘留的微孔洞。



化銑前后薄板的室溫拉伸性能差異較小 , 均保持較高水平，屈服強度不低于330MPa，抗拉強度不低于460MPa，斷后伸長率保持在20%以上。



化銑前后2524-T3鋁合金薄板的疲勞強度 分別為153.5，138.3MPa，化銑后疲勞強度相比化銑前下降了9. 9%。



作者：雷越,陳高紅,郝敏



工作單位：中國航發北京航空材料研究院



來源：《機械工程材料》2024年5期
