摘 要： 基于頂空-氣相色譜技術建立水源水中8種苯系物含量的檢測方法。對頂空加熱平衡溫度及色譜條件進行優化，樣品經60 ℃平衡30 min，選擇DB-WAX型毛細管柱（30 m×250 mm，0.25 μm）為分離柱，分流比為10∶1，氫火焰離子化檢測器測定。結果表明，8種苯系物的質量濃度在50～2 000 μg/L范圍內與色譜峰面積線性關系良好，相關系數為0.999 6～0.999 8，方法檢出限為0.14～0.24 μg/L。樣品加標回收率為90.5%～100%，測定結果的相對標準偏差為1.39%～1.51%（n=7），標準物質測定均值的相對偏差為0.10%～2.25%（n=7）。該方法準確度高、操作簡便、重現性好、檢出限滿足相關標準要求，可用于水源水中8種苯系物的同時檢測。
關鍵詞： 頂空-氣相色譜法； 苯系物； 水源水； 同時測定
隨著我國經濟社會不斷發展，水安全面臨著新的挑戰。水資源短缺、水生態損害和水環境污染等新問題已成為制約環境質量的主要因素[1]。水源安全日益受到廣泛關注，其中飲用水中揮發性苯系物是最典型、最常見的對人體有毒有害物質之一[2]。因此準確快速地測定飲用水水源中苯系物的質量濃度具有十分重要的意義。
苯系物是一類具有共軛環結構的芳香族化合物，廣泛存在于石油、煤炭、染料、農藥等工業生產中，也是汽油、柴油等燃料的主要成分之一[3?5]。在我國工業污染源調查的17個重點行業中，苯系物在15個行業中都作為產品或原料使用，苯系物毒性大、易揮發、難降解，對人體和水生生物均有不同程度的危害[6]。因此，測定苯系物的濃度可在一定程度上反映原水、廢水和工業生產用水的水質污染狀況[7]。
水源水中苯系物的含量極微，因此水樣前處理技術必須具有足夠高的靈敏度。目前，用于水中苯系物測定的前處理方法包括液液萃取法[8]、頂空法[9?10]、吹掃捕集法[11]和固相微萃取法[12]等，頂空處理技術操作簡單、適用范圍廣、環境污染小、靈敏度高，因此頂空-氣相色譜法是目前測定水中苯系物應用最廣泛的方法。楊文武等[13]比較了二硫化碳與甲醇溶劑對苯系物測定結果的影響，發現二硫化碳與苯分離度較好，而甲醇溶劑的峰拖尾現象容易對苯的測定結果造成影響，但未提出解決方法。王雪飛等[14]提出增大進樣口載氣的分流比來提高甲醇試劑與苯的分離度，隨著分流比的增大，甲醇試劑與苯的色譜峰逐漸分離開，但隨著分流比過大，進樣量偏小，儀器測定的信號值偏小，儀器的靈敏度也隨之減小。
筆者建立了頂空-氣相色譜法同時測定水源水中8種苯系物，優化了頂空加熱平衡溫度和色譜條件，在10∶1的載氣分流比下完全分離了甲醇試劑與苯的色譜峰。該方法快速、靈敏度好、準確度高，能夠同時測定水源水中8種苯系物。
1、 實驗部分
1.1 主要儀器與試劑
氣相色譜儀：GC 9720Plus型，配有氫火焰離子化檢測器(FID)，浙江福立分析儀器股份有限公司。
電子天平：ML204/02型，感量為0.000 1 g，瑞士梅特勒-托利多儀器有限公司。
空氣發生器：LCA-5型，上海力辰儀器科技有限公司。
高純氮?dú)狻⒏呒儦錃猓杭兌?體積分?jǐn)?shù))不小于99.999%，攀枝花市玖鼎乙炔廠。
甲醇：色譜純，美國霍尼韋爾國際公司。
氯化鈉：優級純，使用前經500 ℃下灼燒2 h，冷卻至室溫，于干燥器中備用，成都市科隆化學品有限公司。
甲醇中苯系物混合標準溶液：含有苯、甲苯、乙苯、對二甲苯、間二甲苯、鄰二甲苯、異丙苯、苯乙烯，各組分質量濃度均為1 000 mg/L，北京壇墨質檢科技有限公司。
水樣：攀枝花市金沙江河段某處水源水。
實驗用水：超純水。
1.2 儀器工作條件
1.2.1 頂空進樣器
加熱平衡溫度：60 ℃；加熱平衡時間：30 min；進樣閥溫度：100 ℃；傳輸線溫度：120 ℃；進樣體積：1.0 mL。
1.2.2 色譜條件
色譜柱：DB-WAX型毛細管柱[30 m×0.32 mm，0.25 μm，安捷倫科技(中國)有限公司]；流動相：高純氮?dú)?；固定相?00%聚乙二醇；進樣口溫度：250 ℃；檢測器溫度：230 ℃；色譜柱升溫程序：40 ℃(保持5 min)，以8 ℃/min速率升溫到80 ℃(保持5 min)；載氣流量：2.0 mL/min；燃燒氣流量：30 mL/min；助燃?xì)饬髁浚?00 mL/min；尾吹氣流量：30 mL/min；頂空進樣器進樣；分流比：10∶1。
1.3 溶液配制
混合標準使用溶液：吸取甲醇中苯系物混合標準溶液100 μL，與900 μL甲醇溶液混合，配制成質量濃度為100 mg/L的混合標準使用溶液。
系列混合標準工作溶液：分別向6只頂空瓶內預先加入3.00 g經灼燒處理的氯化鈉，依次準確加入10.0、10.0、10.0、9.9、9.8 mL水，然后準確移取混合標準使用溶液0、5、20、50、100、200 μL，加入頂空瓶中，立即密閉頂空瓶，輕振搖勻，配制成質量濃度依次為0.00、0.05、0.20、0.50、1.00、2.00 mg/L的系列混合標準工作溶液。
1.4 實驗步驟
1.4.1 樣品采集與保存
按照HJ/T 91—2002《地表水和污水監測技術規范》和HJ 494—2009《水質采樣技術指導》的相關規定進行樣品的采集。采樣前，首先測定樣品的pH值。根據測定結果，在采樣瓶中加入適量鹽酸溶液，并加入25 mg抗壞血酸，使采樣后樣品的pH值小于等于2。若樣品加入鹽酸溶液后有氣泡產生，須重新采樣，重新采集的樣品不加鹽酸溶液保存，并在樣品標簽上注明未酸化。采集樣品時，應使樣品在樣品瓶中溢流且不留液上空間。取樣時應盡量避免樣品在空氣中暴露。
1.4.2 樣品測定
向頂空瓶中預先加入3 g氯化鈉，并加入10.0 mL樣品，立即加蓋密封，搖勻，在1.2儀器工作條件下依次進樣分析，以色譜峰面積外標法定量。
2、 結果與討論
2.1 色譜柱的選擇
分別考察了DB-624 (中等極性)和DB-WAX (強極性)兩種極性的色譜柱對8種苯系物進行分離的效果。結果表明，當選用DB-624 色譜柱時，乙苯、對二甲苯和間二甲苯的離子色譜峰重疊，不能分離，無法進行定量計算。當選用DB-WAX色譜柱時，8種苯系物能很好地分離，且15 min內各物質均完全出峰，因此選用DB-WAX色譜柱。
2.2 頂空進樣條件的優化
頂空進樣時，樣品蒸氣經進樣器、進樣針和傳輸管時，樣品加熱溫度應逐漸升高，否則樣品可能會提前冷卻凝結于傳輸管上，影響樣品測定結果，甚至影響進樣器傳輸管的壽命。將傳輸管溫度由100 ℃提升至120 ℃后，樣品測定正常，各組峰分離度良好。
2.3 程序升溫的優化
在HJ 1067—2019中色譜柱升溫條件(平衡溫度40 ℃，保持5 min，以5 ℃/min速率升溫到80 ℃，保持5 min)的基礎上，將升溫速率由5 ℃/min提升到8 ℃/min，結果如圖1所示。從圖1中可以看出，HJ 1067—2019的色譜柱升溫條件能夠滿足8種苯系物的分離，但是其保留時間過長；將5 ℃/min的升溫速率提升到8 ℃/min，8種苯系物的分離度未受影響，并且最終保留時間由12.5 min縮短到11 min，提高了樣品的分析效率。

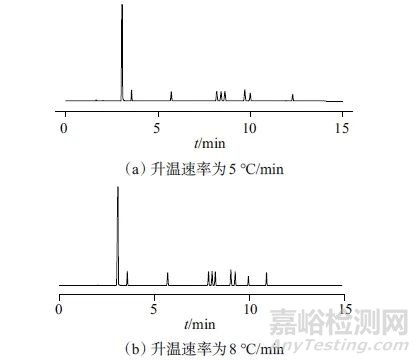

圖1 升溫速率優化前后色譜圖
Fig. 1 Chromatograms before and after optimization of heating rate
2.4 線性方程、檢出限及定量限
取系列混合對照樣品工作溶液，在1.2色譜條件下進行測定，記錄色譜峰面積的響應值，以對照溶液質量濃度(X)為橫坐標，以色譜峰面積的響應值(Y)為縱坐標，進行線性回歸，計算線性方程和相關系數。配制8種苯系物的質量濃度均為5 μg/L的空白加標樣品溶液，在1.2儀器工作條件下進行7次平行測定，分別以3倍和10倍信噪比對應的質量濃度作為各組分的檢出限和定量限。8種苯系物的的線性范圍、線性方程、相關系數、檢出限和定量限見表1。由表1可知，8種苯系物的質量濃度在50～2 000 μg/L范圍內與色譜峰面積線性關系良好，相關系數為0.999 6～0.999 8，檢出限為0.14～0.95 μg/L，定量限為0.47～3.17 μg/L。

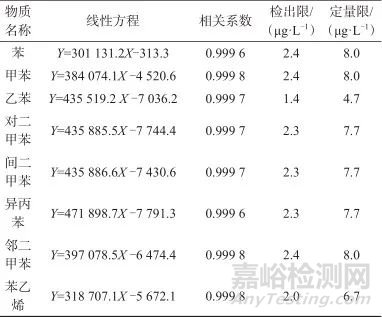

表1 8種苯系物的線性范圍、線性方程、相關系數、檢出限和定量限
Tab. 1 Linear range, linear equation, correlation coefficient, detection limit and quantification limit of 8 benzene series compounds
注：8種苯系物質量濃度的線性范圍為50~2 000 μg/L。
2.5 精密度試驗
取1份100 mL水樣，加入低濃度的甲醇中8種苯系物的標準使用溶液，平行測定7次樣品，計算測定結果的均值和相對標準偏差(RSD)，精密度試驗結果見表2。由表2可知，8種苯系物測定結果的相對標準偏差均小于2%，表明該方法對8種苯系物的測定具有良好的精密度。

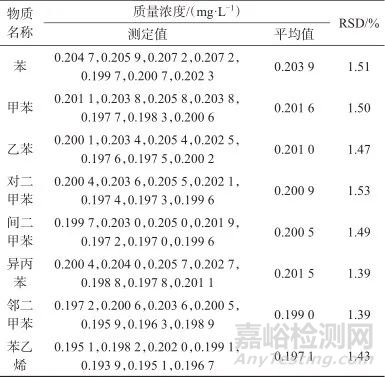

表2 精密度試驗結果
Tab. 2 Results of precision density testing for low-concentration samples
2.6 準確度試驗
按所建立的方法，對苯系物混合有證標準物質A22050057進行測定，檢驗該方法的準確度，測定結果見表3。由表3可知，苯系物混合標準物質的各項測定值均在標準值不確定范圍內，表明該實驗方法能夠滿足測定苯系物的準確度。

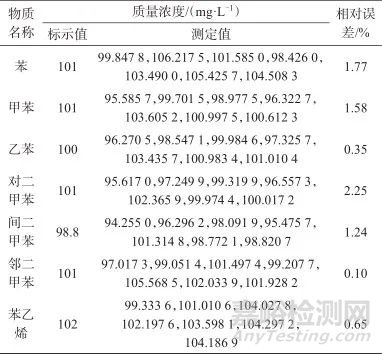

表3 準確度試驗結果
Tab. 3 Results of standard substance testing
2.7 樣品加標回收率
取200 mL水樣于200 mL容量瓶中，加入一定量的100 mg/L的甲醇中8種苯系物的標準使用溶液，均分為兩份，取其中一份再加入100 mg/L的甲醇中8種苯系物的標準使用溶液1.00 mL，分別測量加標樣品和再加標后樣品各7組，分別計算其平均值和加標回收率。加標回收率試驗結果見表4。由表4可知，8種苯系物的加標再加標平均回收率為90.5%～100%，測定結果的相對標準偏差(RSD)為1.81%～2.71%(n=7)，表明該方法具有良好的準確度和精密度。

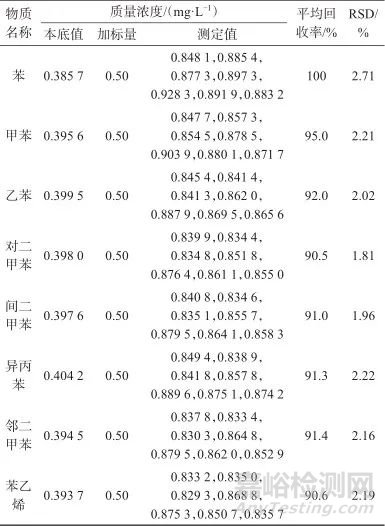

表4 樣品加標回收試驗結果
Tab. 4 Results of additional standard addition and recovery rate tests
3、 結語
建立了頂空-氣相色譜法同時測定水源水中8種苯系物的方法，在標準方法HJ 1067—2019《水質苯系物的測定氣相色譜法》的基礎上，優化了頂空進樣管的溫度以及程序升溫的條件后，該方法能有效分離8種苯系物的色譜峰，同時具有良好的精密度和準確度，能為測定水源水中8種苯系物的方法提供技術參考。
參考文獻：
1 吳濃娣，吳強，劉定湘.系統治理——堅持山水林田湖草是一個生命共同體［J］.河北水利，2019（1）：14.
WU Nongdi， WU Qiang， LIU Dingxiang. System governance：Upholding the ecological community of mountains， rivers， forests， fields， lakes， and grasslands ［J］. Hebei Water Resources， 2019（1）：14.
2 孟源.水環境監測工作現狀問題與對策研討［J］.環境與發展，2019，31（10）：130.
MENG Yuan. Discussion on the current situation，issues，and countermeasures of water environment monitoring［J］. Environ-ment and Development，2019，31（10）：130.
3 展學旺，李彭輝，徐琳.頂空固相微萃取/氣相色譜-質譜聯用測定尿液中8種苯系物和17種揮發性鹵代烴［J］.分析化學，2023，51（6）：1 033.
ZHAN Xuewang，LI Penghui，XU Lin. Determination of 8 kinds of benzenes and 17 kinds of volatile halogenated hydrocarbons in urine by headspace-solid phase microextraction/gas chromato-graphy-mass spectrometry［J］. Analytical Chemistry，2023，51（6）：1 033.
4 高婷，高永超，楊朝，等.牛磺酸對甲醛及苯系物混合暴露所致幼年大鼠學習記憶功能損傷的保護作用［J］.環境與職業醫學，2023，40（5）：589.
GAO Ting，GAO Yongchao，YANG Zhao，et al. Protective effects of taurine on learning and memory impairment after exposure to formalde-hyde and benzene analogues in young rats［J］. Journal of Environmental and Occupational Medicine，2023，40（5）：589.
5 李少飛，姜麗麗.雙色譜柱雙檢測器氣相色譜法測定家裝室內空氣中8種常見苯系物的含量［J］.理化檢驗（化學分冊），2023，59（5）：517.
LI Shaofei，JIANG Lili. Determination of 8 common benzene series in indoor air after home decoration by gas chromatography with dual chromatographic columns and dual detectors［J］. Physical Testing and Chemical Testing （Part B：Chemical Analysis），2023，59（5）：517.
6 王靜蘭，丁成.頂空氣相色譜法測定水中苯系物研究［J］.中國資源綜合利用，2019，37（7）：18.
WANG Jinglan，DING Cheng. Study on the determination of benzene compounds in water by headspace gas chromatography［J］. China Resource Comprehensive Utilization，2019，37（7）：18.
7 張嫣彥，夏坤.《HJ 1067—2019水質苯系物的測定頂空/氣相色譜法》的方法驗證［J］. 山東化工，2023，52（3）：160.
ZHANG Yanyan，XIA Kun. Methods validation of the methodology in "HJ 1067—2019 water quality，determination of benzene series，headspace gas chromatography［A］. Shandong Chemical Industry，2023，52：160.
8 劉靜靜，邊振濤，侯雪，等.石油醚萃取-ECD氣相色譜法測定水環境試樣中四氯苯［J］.甘肅冶金，2021，43（5）：119.
LIU Jingjing，BIAN Zhentao，HOU Xue，et al. Determination of tetrachlorobenzene in water environment samples by petroleum ether extraction-ecd gas chromatography ［J］. Gansu Metallurgy，2021，43（5）：119.
9 王昭申，房昕.頂空-氣相色譜法測定水體中8種苯系物［J］.干旱環境監測，2022，36（2）：54.
WANG Zhaoshen，F(xiàn)ANG Xin. Detection of 8 kinds of benzenes in water by head-space gas chromatography［J］. Arid Environ-mental Monitoring，2022，36（2）：54
10 王苗，尹延震，馬曉，等.飲用水源水中痕量苯系物測定的自動頂空氣相色譜法研究［J］.環境科學導刊，2019，38（6）：82.
WANG Miao，YIN Yanzhen，MA Xiao，et al. Study on Automated headspace-gas chromatography method for deter-mination of trace benzene compounds in drinking water source ［J］. Environmental Science Bulletin，2019，38（6）：82.
11 李齊.氣相色譜質譜法測定地表水中二硝基苯和硝基氯苯［J］.化學工程師，2024，38（5）：34.
LI Qi. Determination of dinitrobenzene and nitrochlorobenzene in surface water by gas chromatography-mass spectrometry ［J］. Chemical Engineer，2024，38（5）：34.
12 王桂珍，王金花，張飛，等.固相萃取-氣相色譜-質譜法測定地表水中的氯苯類化合物［J］.化學分析計量，2024，33（2）：40.
WANG Guizhen，WANG Jinhua，ZHANG Fei，et al. Deter-mination of chlorobenzene compounds in surface water by solid phase extraction-gas chromatography-mass spectrometry ［J］. Chemical Analysis and Meterage，2024，33（2）：40.
13 楊文武，王玉祥.實驗室苯系物測定關鍵問題的研討［J］.干旱環境監測，2021，35（2）：58.
YANG Wenwu，WANG Yuxiang. Discussion on key issues in laboratory determination of benzene compounds［J］. Arid Environmental Monitoring，2021，35（2）：58.
14 王雪飛，李振，單明娥，等.頂空-氣相色譜法測定環境水體中8種苯系物［J］.化學分析計量，2021，30（10）：55.
WANG Xuefei，LI Zhen，SHAN Ming'e，et al. Determination of eight benzene compounds in environmental water by headspace-gas chromatography［J］. Chemical Analysis and Meterage，2021，30（10）：55.
引用本文： 劉幫宇，徐浩，唐鴻琴 . 頂空-氣相色譜法同時測定水源水中8種苯系物［J］. 化學分析計量，2024，33（7）：42. (LIU Bangyu, XU Hao, TANG Hongqin. Simultaneous determination of 8 benzene series in source water by headspace-gas chromatography[J]. Chemical Analysis and Meterage, 2024, 33(7): 42.)
