磁環顏色和材質有沒關系呢?磁導率高的磁環在使用過程中要注意些什么?

大部分磁環都要涂裝，一般錳鋅環涂綠色，鐵粉芯環用兩色來區分材質，常用有-2(紅/透明)、-8(黃/紅)、-18(綠/紅)、-26(黃/白)及-52(綠/藍)，鐵硅鋁一般全黑等等。

錳鋅系列的磁環涂裝的顏色和材質沒有太大聯系，但是金屬合金或者鐵粉芯的使用不同的顏色區分材質的。高導磁環使用的時候，要注意選擇合適的線徑、繞線不能破壞涂層，繞線不能太緊;另外還要選用適當的使用溫度和使用頻率。

磁心燒結后的顏色與之后噴涂的涂料顏色沒有必然關系。只是有些約定俗成的對應關系。比如綠色-高導;雙色-鐵粉芯;黑色+印字-鐵硅鋁等等。

磁環的顏色，是習慣性的，客戶如沒有特別要求，廠是按廠家的標準及要求完成匹配顏色。磁導率高的產品，磁導率越高，所受的溫度有可能就越低，但電感量是越高，圈數可越少，線徑也可選用更大號。

特針對磁環波形的疑問這一問題，通過本文來示例怎樣識別磁環的波形。

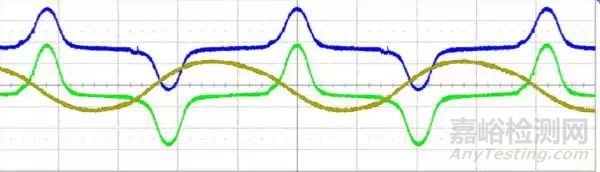

黃色的是初級電流的波形，其他兩個是次級電壓波形

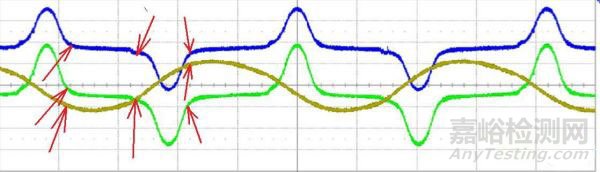

箭頭所指之處就是飽和點，大家可以看到，在到達飽和以后，次級的電壓幾乎降到零了，這就是飽和以后，變壓器就失去耦合的作用了，等于是一組空線圈了!電流在增加，可是感應電壓卻幾乎降到0!

從左向右數的第一組箭頭所指之處是進入飽和點，大家可以看到黃色的電流向反方向逐漸增大，進入保護點后，藍色的和綠色的次級線圈的電壓波形幾乎是0了，說明變壓器已經沒有耦合了，已經進入了飽和區了，次級沒有電壓，意味著三極管沒有驅動信號，試問大家，這時兩個三極管處于什么狀態?

結合波形，做如下假設：1.假設藍色波形是上管線圈，流向是流出基極;2.假設綠色波形是下管線圈，流向是流向基極;3.電流向是流向燈管

第一個拐點：上管開始進入導通，下管開始退出導通。初級線圈電流逐步增大，導入陰極電流趨向反向最大

第二個拐點：上管徹底進入導通，下管徹底進入截止。初級線圈電流開始正向增大，導入陰極電流已經經過反向最大值，開始向正向最大過渡

第三個拐點：上管開始退出導通，下管開始進入導通。初級線圈電流逐步增大，導入陰極電流趨向正向最大。

次圈電流波形中的平滑段是兩管子交替導通的死區時間。實際情況下，兩個次圈的電流在電流流向定義相同時，波形應該是互為反相的。
