中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、漆膜干燥性能的定義

液體涂料涂在物體表面，從流體層變?yōu)楣腆w漆膜物理或化學(xué)的變化過(guò)程，通稱(chēng)為涂料的干燥。所謂的干燥是由于揮發(fā)、融合等物理變化，或者氧化、聚合等化學(xué)變化由液體向固體轉(zhuǎn)變的過(guò)程，或者兩種反應(yīng)同時(shí)發(fā)生。

干燥過(guò)程一般分為表面干燥、實(shí)際干燥和完全干燥3個(gè)階段。干燥速度還必須與涂料的流平性相適應(yīng)，要進(jìn)行綜合考慮。由于涂料要求完全干燥的時(shí)間較長(zhǎng)，故一般常測(cè)定表面干燥和實(shí)際干燥2項(xiàng)內(nèi)容。美國(guó)材料試驗(yàn)學(xué)會(huì) (ASTM) 對(duì)漆膜干燥性能作了細(xì)致的劃分，分為指觸干燥、不粘塵干燥、指壓干燥、面干、硬干、干透或?qū)嵏?、重涂干燥、無(wú)壓痕干燥等。

干燥時(shí)間是指在一定條件下，一定厚度的涂層（即漆膜）從液態(tài)達(dá)到規(guī)定干燥狀態(tài)的時(shí)間，分為表干時(shí)間和實(shí)干時(shí)間。表干時(shí)間是指表層成膜的時(shí)間，實(shí)干時(shí)間是指全部形成固體涂膜的時(shí)間（也叫實(shí)際干燥時(shí)間），都以小時(shí) (h) 或分鐘 (min) 表示。

二、涂料干燥的種類(lèi)

涂料的干燥方法因涂料的成膜物質(zhì)不同而有所區(qū)別，一般來(lái)說(shuō)是由合成樹(shù)脂的種類(lèi)決定的。涂料的干燥、硬化的分類(lèi)很多，如下表：

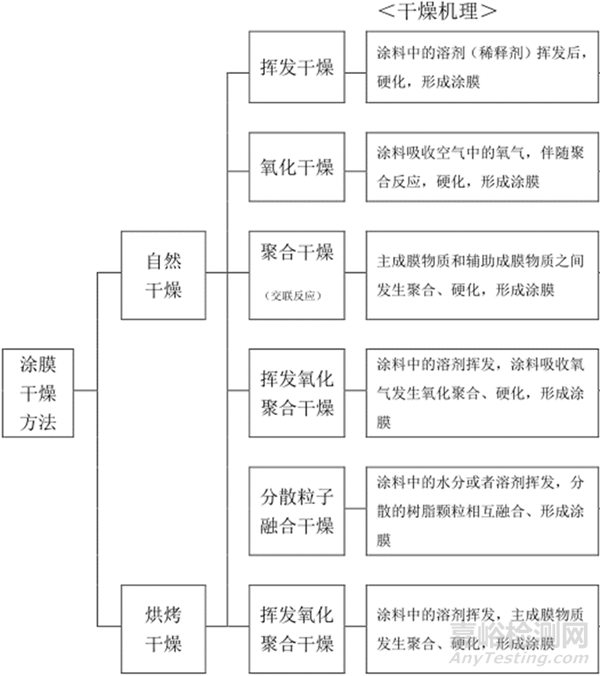

涂料干燥的機(jī)理和種類(lèi)

一般來(lái)說(shuō)，上述各類(lèi)中，熱固性合成樹(shù)脂和油性涂料的干燥以化學(xué)反應(yīng)為主；而干燥硬化的、熱塑性合成樹(shù)脂涂料的干燥硬化是以物理反應(yīng)為主的。

三、測(cè)試標(biāo)準(zhǔn)

1. 表面干燥時(shí)間的測(cè)定

表面干燥時(shí)間的測(cè)定方法有：吹棉球法、指觸法和小玻璃球法，其中前兩種方法在GB/T 1728-2020《漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法》中有詳細(xì)規(guī)定；小玻璃球法在GB/T 6753.2-1986《涂料表面干燥試驗(yàn) 小玻璃球法》中有規(guī)定。

根據(jù)GB/T 1728規(guī)定，涂膜表面干燥的測(cè)量條件和方法如下：

首先按照GB/T 1727《漆膜一般制備法》，在馬口鐵板、紫銅片上制備漆膜，然后在產(chǎn)品規(guī)定的條件下干燥。

每隔一段時(shí)間或達(dá)到產(chǎn)品標(biāo)準(zhǔn)規(guī)定時(shí)間，在距膜面邊緣不小于1 cm的范圍內(nèi)，選用GB/T 1728或GB/T 6753.2規(guī)定的測(cè)定方法檢測(cè)涂膜表面干燥的時(shí)間。

①吹棉球法：在涂膜上面輕輕放置一個(gè)脫脂棉球，用嘴距棉球10~15 cm，沿水平方向輕吹，若能吹走而且膜面上不留有棉絲，即認(rèn)為表面已干燥。

②指觸法：用手指輕觸漆膜表面，若感到有些發(fā)黏，但無(wú)漆粘在手指上，即認(rèn)為表面已干燥或稱(chēng)之為觸指干。

③小玻璃球法：將重約0.5 g、直徑為125~250 mm的小玻璃球從50~150 mm高度落到漆膜表面上。當(dāng)漆膜上的小玻璃球能被刷子輕輕刷離，而不損傷漆膜表面時(shí)，即認(rèn)為表面已經(jīng)干燥。記錄其時(shí)間并與相應(yīng)有關(guān)標(biāo)準(zhǔn)比較，按產(chǎn)品規(guī)定，判斷是否合格。

2. 實(shí)際干燥時(shí)間的測(cè)定

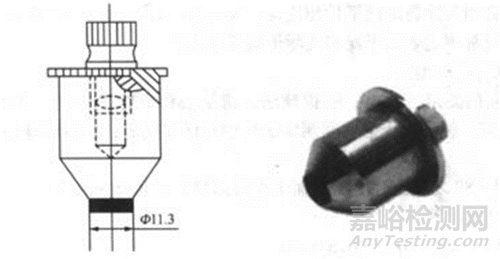

干燥試驗(yàn)器

實(shí)際干燥時(shí)間的測(cè)定常用方法有：壓濾紙法、壓棉球法、刀片法和厚層干燥法。在國(guó)家標(biāo)準(zhǔn)GB/T 1728中有詳細(xì)的規(guī)定。在ISO9117-1:2009標(biāo)準(zhǔn)中，有對(duì)涂層施加負(fù)載以測(cè)定完全干燥程度的方法。

①壓濾紙法：在漆膜上用干燥試驗(yàn)器（見(jiàn)上圖）壓上一片定性濾紙（光滑面接觸涂膜），經(jīng)30 s后移去試驗(yàn)器，將樣板翻轉(zhuǎn)朝下。如果濾紙能自由落下，或在樣板的背面用手指輕敲幾下后濾紙能自由落下而不粘濾紙纖維，即認(rèn)為涂膜已達(dá)實(shí)際干燥。

②壓棉球法：同壓濾紙法一樣，用干燥試驗(yàn)器將一脫脂棉球壓在涂膜表面30 s后，移去試驗(yàn)器和脫脂棉球。若涂膜上無(wú)棉球痕跡及失光現(xiàn)象，或表面雖留有1~2根棉絲但用棉球可輕輕彈去，即認(rèn)為涂膜已達(dá)實(shí)際干燥程度。

③刀片法：使用保險(xiǎn)刀片在涂膜樣板上切刮涂膜，觀(guān)察漆膜底層和膜內(nèi)無(wú)粘著現(xiàn)象，即認(rèn)為漆膜已達(dá)實(shí)際干燥程度。此法適用于厚層涂膜和膩?zhàn)幽ぁ?/span>

④厚層干燥法：主要用于絕緣漆。

3. 其他干燥標(biāo)準(zhǔn)

GB/T 37362.1-2019《色漆和清漆 干燥試驗(yàn) 第1部分：完全干燥狀態(tài)和完全干燥時(shí)間的測(cè)定》(ISO 9117-1:2009, MOD)

GB/T 9280-2008《色漆和清漆 耐碼垛性試驗(yàn)》(ISO 4622:1992, IDT)

ISO 9117-2-2010《色漆和清漆 干燥試驗(yàn) 第2部分：耐碼垛性試驗(yàn)》

ISO 9117-3-2010《色漆和清漆 干燥試驗(yàn) 第3部分：用小玻璃球法的表面干燥試驗(yàn)》

ISO 9117-4-2012《色漆和清漆 干燥試驗(yàn) 第4部分：使用機(jī)械記錄儀的試驗(yàn)》

ISO 9117-5-2012《色漆和清漆 干燥試驗(yàn) 第5部分：改良的班多-沃爾夫 / Bandow-Wolff試驗(yàn)》

GB/T 9273-1988《漆膜無(wú)印痕試驗(yàn)》

ISO 9117-6-2012《色漆和清漆 干燥試驗(yàn) 第6部分：無(wú)印痕試驗(yàn)》

漆膜的干燥時(shí)間受周?chē)h(huán)境的溫度、濕度、通風(fēng)、光照等因素影響，所以在測(cè)定時(shí)，必須是在具備一定的環(huán)境和設(shè)備條件下，在恒溫恒濕室中進(jìn)行。

自動(dòng)干燥時(shí)間測(cè)定器

由于涂膜的干燥和涂膜的形成是一個(gè)較緩慢且連續(xù)的過(guò)程，為了能觀(guān)察到干燥過(guò)程中的整個(gè)變化，可以采用自動(dòng)干燥時(shí)間測(cè)定器進(jìn)行測(cè)定，以記錄漆膜的形成及干燥的全過(guò)程。
