1.微波單片集成電路
隨著半導體外延技術和微波單片電路工藝的持續進步,微波單片集成電路正朝著高頻、多功能和高集成度的方向發展。這種技術使得多種功能,如數控開關、低噪聲放大器、移相器、衰減器和功率放大器等,能夠集成在單一芯片上,從而顯著減小系統體積、降低成本并提高產品可靠性。
目前,大多數微波毫米波多功能芯片主要采用GaAs偽配高電子遷移率晶體管(pHEMT)工藝制造,但關于GaAs pHEMT MMIC的失效分析主要集中在功放芯片、開關芯片等單一功能芯片上,而多功能芯片的失效分析相對較少。

芯片電路圖
2.數字工藝
其中一款GaAs 0.25μm pHEMT E/D工藝的數字移相衰減多功能芯片的失效情況進行了深入分析,研究了失效機理,并提出了相應的工藝制程改進方案。該芯片集成了六位數字移相通道、四位衰減通道、吸收式單雙擲開關及串口數字驅動電路,采用TTL控制信號,通過背孔方式接地。在使用過程中,該芯片出現了90°移相通道無法恢復的故障,即90°態翻轉后不恢復,始終處于開啟狀態。
3.初步定位
通過對故障芯片的初步定位和EMMI測試,發現故障件和正常件在90°移相通道的數字部分有源區存在明顯差異,表明數字部分出現故障,導致微波電路部分持續處于90°移相開啟狀態。進一步的失效管芯結構分析顯示,失效管芯下方存在裂紋,裂紋延伸至導電溝道,導致器件導電溝道斷路。裂紋下方觀察到形狀不規則的孔洞,孔洞附近有金屬出現,能譜測試為金元素,表明故障芯片在背孔工藝中出現了多余的刻蝕孔。

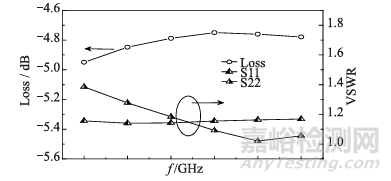

90°移相通道小信號測試結果
4.失效機理分析
芯片背面多余的孔洞可能是由于堅膜溫箱內的溫度不均勻所致,導致光刻膠的溶劑揮發速率不一致,局部形成氣泡,刻蝕背孔時將氣泡位置的光刻膠刻透,形成多余孔洞。這些孔洞在共晶燒結過程中,由于鍍金層與襯底材料以及雜質與襯底材料的熱失配,會在一些位置集中釋放,導致襯底中產生裂紋,并延展至器件工作區域,發生斷路。

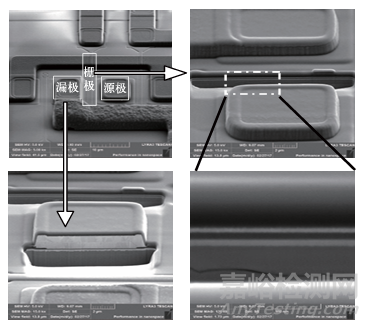

T7管芯FIB剖面分析
5.總結
為了改進工藝,提出了在光刻膠堅膜后添加鏡檢步驟,記錄下氣泡的坐標,背面刻蝕后對記錄的坐標位置進行高倍鏡檢,標記存在多余孔洞的芯片以供后續剔除。此外,也在研究通過改進堅膜工藝來杜絕背面工藝光刻膠氣泡的發生。通過GaAs多功能芯片的失效分析,揭示了芯片失效的機理,并提出了針對性的工藝改進措施,以提高芯片的可靠性和性能。
