盡管錐形層壓板中的可變層壓板丟層策略為復合材料部件提供了設計靈活性，但鋪層截止引起的不連續性和應力集中給結構可靠性帶來了重大挑戰。為此，本文對錐形復合層壓板的失效機制進行了綜合實驗和數值研究。采用間斷拉伸試驗來分析這些層壓板的漸進損傷過程，同時考慮了錐度比和層厚度的影響。使用光學顯微鏡、X 射線照相術和 X 射線計算機斷層掃描等方法進行全面的失效檢查。同時，在有限元方法的框架內開發了一個通用失效模型。該模式可以預測層壓板試樣中的失效載荷和損傷模式，從而可以與測試結果進行比較。數值建模與實驗參考之間建立了很強的相關性，闡明了失效行為與層厚度和錐度比的相互依賴性。對于相同的結構組成，結果表明，使用薄層和小錐度可增強具有丟層的層壓結構的抗損傷能力。

一、引言

復合材料因其輕質高強的特性，在航空航天和風力發電等領域得到廣泛應用。斜削層合板作為一種重要的復合材料結構，通過控制層合板厚度的變化，可以實現輕量化設計和優化結構性能。然而，層合板層截止處的材料不連續性會導致應力集中，從而引發基體裂紋和層間分層等失效模式，威脅結構安全。目前，斜削層合板的設計主要依靠經驗法則，缺乏統一的指導標準。實驗研究揭示了斜削比、層厚等因素對失效模式的影響，但難以全面考察設計變量。數值方法可以預測失效載荷和損傷模式，但現有的分析方法難以處理復雜的失效機理，例如層內裂紋和分層的相互作用。

近日，國際知名期刊《Composites Science and Technology》發表了一篇由東京大學航空航天系的研究團隊完成的有關斜削層合板失效機理的研究成果。該研究通過實驗和數值模擬相結合的方法，深入分析了斜削層合板的失效機理，并考察了層厚和斜削比對失效模式和承載能力的影響。論文標題為“Experimental and numerical study on failure mechanisms of tapered laminates: Effects of ply thickness and taper ratio”。

二、研究?jī)?nèi)容及方法

1.實驗

研究通過進行拉伸失效測試來分析具有不同鋪層厚度和錐度比的變厚鋪層復合材料的加載響應和分層強度。在這些測試中，對復合材料板施加準靜態的單軸拉伸變形，直至由于層間分層的擴展導致顯著的載荷下降。層間分層作為具有鋪層終止的層壓板的主要失效模式之一，可能會顯著降低結構剛度和剩余強度。因此，記錄了表征整體承載能力峰值力以進行比較。

結果表明，薄層和淺斜削層合板表現出更高的承載能力和分層強度。此外，隨著載荷的增加，層內裂紋和分層逐漸擴展，最終導致結構失效。這些研究結果為斜削層合板的設計和優化提供了重要的參考依據。

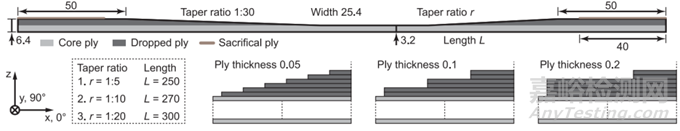

圖 1  具有外部層壓板脫落的錐形層壓板：不同的錐形比和層壓板厚度（尺寸以毫米為單位）。左側和右側錐形均采用相同的堆疊順序和層壓板脫落策略。

通過中斷實驗來研究變厚鋪層復合材料的損傷逐步演化。實驗進行了逐級加載的拉伸試驗，并結合多種無損檢測技術，如顯微鏡觀察、X射線投影和X射線斷層掃描，對試樣的損傷過程進行了詳細的監測和分析。

研究發現，損傷通常在達到峰值載荷的90%時開始，起始點位于核心層和變厚層的交界處。隨著載荷的增加，基體裂紋和分層逐漸擴展，直至發生快速的分層擴展導致結構失效。實驗結果表明，薄鋪層和較小的錐度比有助于提高材料的抗損傷能力，減少分層面積，并在達到臨界分層斷裂前抑制損傷的發展。

圖 2 錐形層壓板在初始階段的失效分析（90% 失效載荷，錐度比 = 1:5，層厚度 = 0.2 毫米）：（a）整體失效輪廓的投影射線照相術（頂視圖）；（b）微觀側面檢查（側視圖）；（c）3D X 射線 CT 用于中間平面 a和相鄰界面 b、c的損傷模式的剖面頂視圖。

研究總結了通過中斷測試觀察到的變厚鋪層復合材料的漸進損傷現象。測試結果表明，使用較薄的鋪層和較小的錐度可以獲得更高的強度。然而，當使用較厚的鋪層時，這種增強效果會降低。

此外，具有較小錐度的層壓板通常會導致較大的載荷下降和較大的分層面積，而較厚的鋪層則會導致較小的分層面積。實驗中發現，薄鋪層的使用在相同錐度比的層壓板中有助于提高失效載荷，并減少分層區域的范圍，從而增強了層壓板的損傷抗力并抑制了分層的擴展。

2.數值模擬

研究開發了一個基于內聚力的通用失效模型（generic failure model；GFM），用于高保真地表示復合材料層壓板中的基體裂紋、層間分層及其相互作用。該模型利用層間建模方案來考慮層壓板的堆疊效應，并在層間界面處部署了粘合單元（cohesive elements；CEs）來模擬潛在的層間分層。

此外，該模型采用了雙線性牽引-分離定律來表征內聚元素的行為，允許預測離散裂紋的起始和擴展，同時考慮了涉及張開（模式I）、錯開（模式II）、撕開（模式III）及其組合的混合模式斷裂。

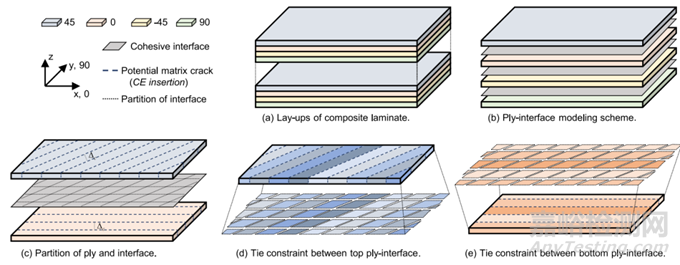

圖 3 復合材料層壓板漸進損傷分析的通用失效模型。

根據力學測試中的相同條件，在Abaqus有限元軟件包中實現了GFM，以分析變厚復合材料層壓板的漸進失效行為。模擬涵蓋了三種錐度比和三種鋪層厚度的九種不同情況，并將模擬結果與實驗數據進行比較。

為了提高數值效率，模型中僅在包含鋪層截止的臨界區域內允許基體裂紋和分層的發生。模型假設了均勻的厚度（0.4 毫米），并且在整個模型中采用了相同的網格劃分策略。此外，還考慮了非線性幾何形狀來模擬錐形層壓板在縱向拉伸下的彎曲變形。

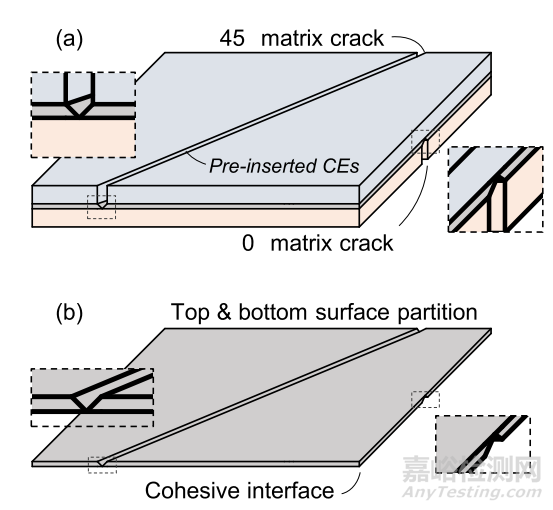

圖 4 分割和約束表示基質開裂和分層之間的相互作用。

通過有限元模擬，使用所開發的GFM對變厚復合材料層壓板的失效行為進行了預測。模擬結果與實驗數據緊密吻合，驗證了模型的準確性。GFM 模擬表明，使用較薄的鋪層和較小的錐度比可以緩解鋪層終止引起的應力集中，從而提高層壓板的分層阻力。

模擬還揭示了基體裂紋和層間分層在不同鋪層厚度和錐度比的層壓板中的發展模式，以及這些因素如何影響失效模式和分層強度。此外，還討論了非線性幾何效應對模擬結果的影響，強調了在模擬中考慮非線性變形的重要性。

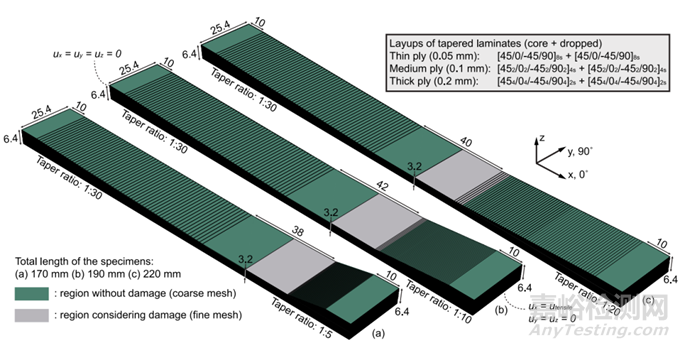

圖5  錐形層壓板的通用故障模型 (GFM)：配置和設置。

研究總結了使用GFM進行的有限元分析結果，確認了該模型能夠可靠地揭示變厚復合材料層壓板中的失效機制。數值分析表明，使用較薄的鋪層和較小的錐度比可以緩解鋪層終止引起的應力集中，從而提高層壓板的分層阻力。此外，GFM 還揭示了不同鋪層厚度和錐度比的層壓板之間存在的不同失效模式。模擬還展示了在臨界分層斷裂時，薄鋪層有助于抑制分層擴展，進一步驗證了模型在預測復合材料層壓板失效行為方面的有效性。

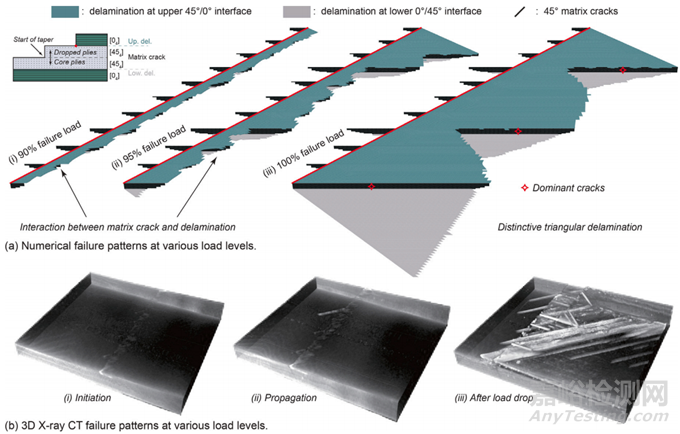

圖 6 錐形層壓板（錐度比 = 1:20，厚度 = 0.2 毫米）的數值和實驗失效模式比較。

三、小結

該研究表明，斜削層合板的失效主要表現為層內裂紋和分層的耦合機制。薄層和淺斜削層合板具有更高的分層強度和損傷抑制能力。該研究結果為斜削層合板的設計和優化提供了重要的理論依據，有助于提高復合材料結構的可靠性和安全性。

原始文獻：

Lu, X., Higuchi, R., Hua, X., Nagashima, T., & Yokozeki, T. (2024). Experimental and numerical study on failure mechanisms of tapered laminates: Effects of ply thickness and taper ratio. Composites Science and Technology, 256, 110784.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2024.110784
