一、導讀

輕質結構化超材料在先進衛星、飛機、汽車、生物醫學植入物和運動器材等方面具有廣闊的應用前景。晶格材料是一種典型的超材料，其力學性能與結構中固體的分?jǐn)?shù)（即相對密度）有關，確切的關系取決于具體拓?fù)浣Y(jié)構。在相同的相對密度下，基于板設計的晶格比基于梁設計的晶格具有更高的剛度。目前大部分的研究集中于單一的梁或板胞元結構，對于由2個或多個不同胞元組成的晶格研究較少。

近日，大連理工大學汽車工程學院和新加坡南洋理工大學機械與宇航工程學院的研究人員提出了達到理論剛度上限的各向同性復合晶格超材料設計方法。與板晶格相比，復合晶格在優化中重組為各向同性的幾何構型，具有更高的負載效率，可以達到Hashin-Shtrikman(H-S)理論剛度上限的97.9%，是迄今為止最接近理論最大值的晶格超材料。文章發表于國際復合材料Top期刊《Composites Part B: Engineering》，論文標題為“Compound nested lattices with programmable isotropy and elastic stiffness up to the theoretical limit”。

二、內容簡介

該研究系統地研究了復合晶格的力學特性。復合晶格由占據不同位置的2種拓?fù)錁?gòu)型組成，其拓?fù)錁?gòu)型包括簡單立方(SC)、體心立方(BCC)和面心立方(FCC)的板和梁結構胞元。研究團隊利用理論模型和有限元模擬詳細研究了復合晶格的剛度和各向同性，并對特定拓?fù)錁?gòu)型的增材制造樣品進行了試驗驗證。

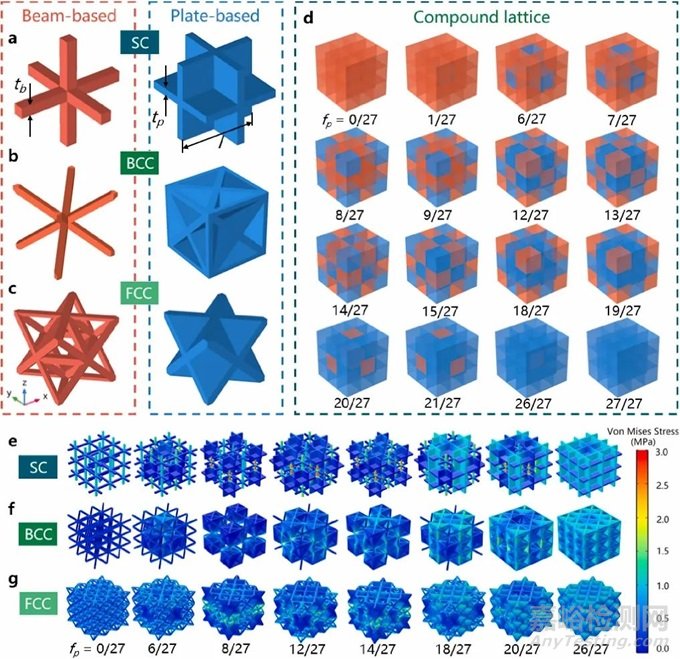

圖 1  梁板復合晶格示意圖及其在單軸壓縮下的應力分布。

研究團隊推導了復合晶格的理論楊氏模量，并將其與有限元模擬結果相對比，得到了不同板胞元占比和位置的復合晶格力學特性。理論分析和有限元模擬均預測復合晶格在相對密度為0.7左右時出現楊氏模量極大值。

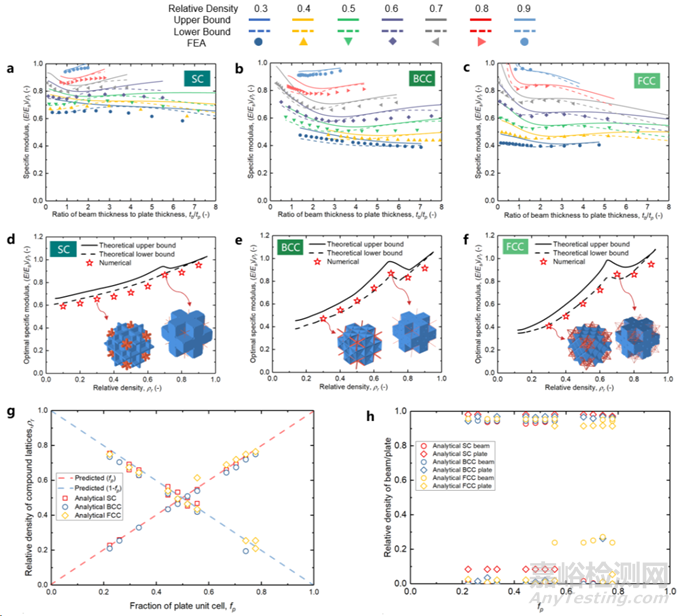

圖 2  理論分析和數值模擬中的復合晶格比模量。

研究團隊對復合晶格進行優化設計，優化后的復合晶格比模量比單獨梁晶格和單獨板晶格都要高。其中，BCC復合晶格比板晶格比模量高17.9 %，F(xiàn)CC復合晶格比板晶格比模量高16.9 %。對優化后的增材制造樣件進行單軸壓縮試驗，試驗樣件的比模量與有限元模擬結果相吻合。

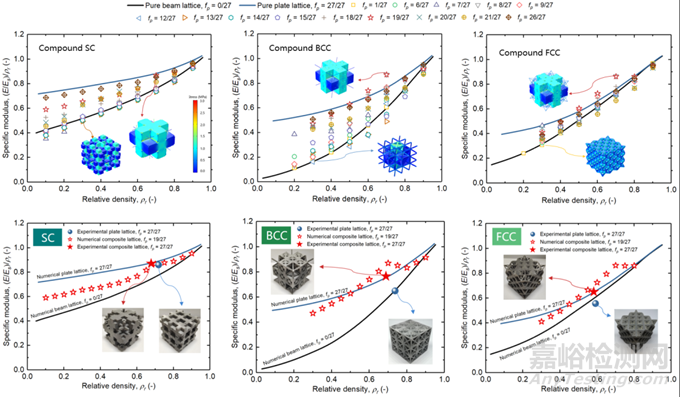

圖 3 數值模擬和試驗中的復合晶格比模量。

研究團隊研究了梁厚度、板厚度和板胞元占比對復合晶格的剛度各向同性影響。通過計算有限元模擬中各復合晶格的齊納比，得到了不同參數下復合晶格的可編程各向同性。首次報道了由不同梁和板胞元特定排列產生的各向同性幾何結構。

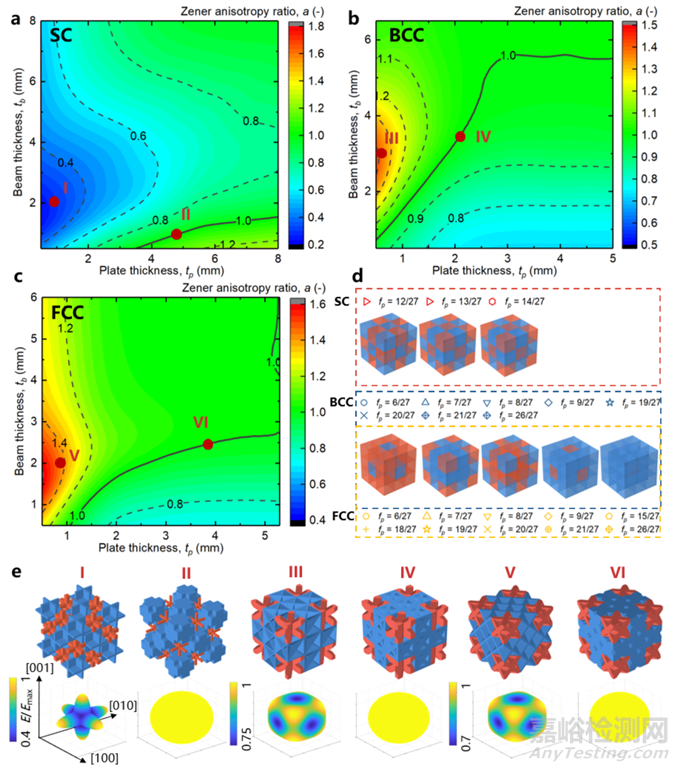

圖 4  具有不同拓?fù)浣Y(jié)構和板胞元占比的復合晶格可編程各向同性。

為驗證復合晶格各向同性的有限元模擬結果，研究團隊3D打印了梁板復合晶格樣件，并對其沿<100>和<110>方向進行單軸壓縮。各向同性復合晶格在不同方向上表現出相似的比模量，差異小于7%，而各向異性復合晶格在<100>方向上的比模量比<110>方向上高出28.7%。

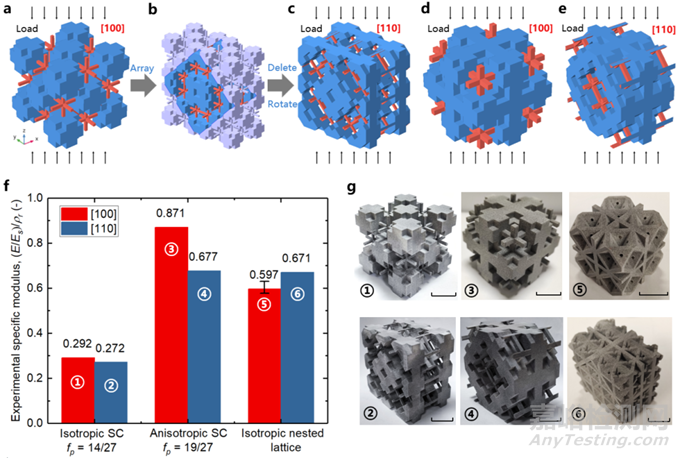

圖 5 復合晶格試驗樣件和各向同性驗證。

此外，研究團隊還進行了層級復合晶格設計。研究發現增加復合pSC-pBCC和pSC-pFCC晶格中BCC或FCC板胞元的數量可以進一步提高楊氏模量。將BCC板胞元的數量從8個增加到216個，模量提高了0.88%，達到H-S理論上限的96.4%。將FCC板胞元從8個增加到512個，模量提高了1.6%，達到理論上限的97.9%。

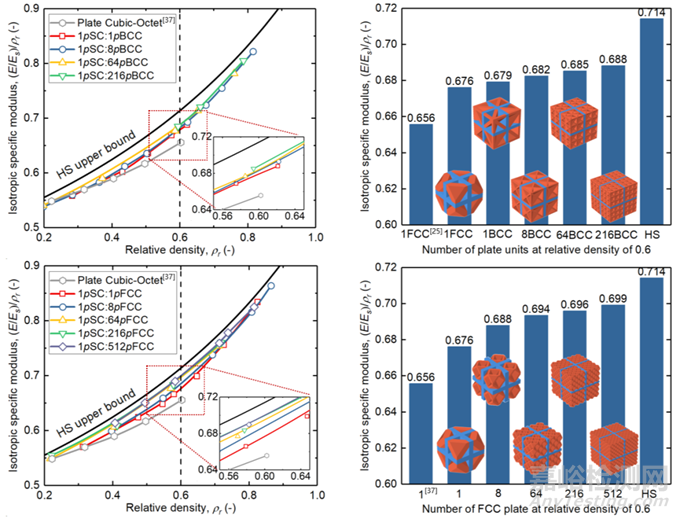

圖 6 復合晶格的各向同性比模量。

三、小結

該研究開發了由2種不同胞元設計構成的復合晶格超材料，該材料在優化設計后的相對密度和胞元排列下，同時實現了高楊氏模量和可編程各向同性。通過增加FCC或BCC板胞元與SC板胞元數目之比，可以進一步增加楊氏模量，達到H-S理論剛度上限的97.9%。該研究為具有多種不同子結構的復合材料提供了新的設計范式，也為超材料的發展提供了強有力的理論基礎。

原始文獻：

Jiang F, Seetoh I P, Lee H, et al. Compound nested lattices with programmable isotropy and elastic stiffness up to the theoretical limit. Composites Part B: Engineering, 2024, 284: 111656.

原文鏈接：

https://doi.org/10.1016/j.compositesb.2024.111656
