集成電路技術的持續進步帶來了芯片特征尺寸的縮小和器件結構的復雜化，這對亞微米、深亞微米級技術的傳統分析手段提出了挑戰。聚焦離子束（FIB）技術因其在微細加工和器件分析中的關鍵作用而變得日益重要。

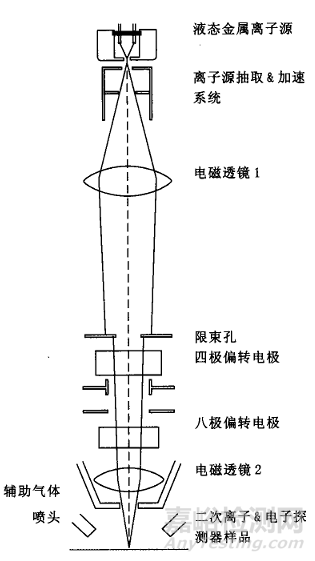

系統結構圖

FIB技術系統組成

FIB系統由三個主要部分構成：

1. 離子源：位于系統頂部，用于產生離子束。液態金屬離子源，例如鎵離子源，因其在常溫下為液態且使用壽命長而廣泛使用。也有系統采用氣體場離子源。

2. 聚焦掃描系統：包括離子分離器和樣品臺。離子源產生的離子經過高壓抽取和加速，通過一系列透鏡形成細小的離子束斑，以便精確轟擊樣品。

3. 樣品臺：樣品放置在樣品臺上，可以進行多自由度的精確調節，確保樣品位于聚焦系統的焦平面上。

液態金屬離子源的重要性

液態金屬離子源是FIB系統的核心，能夠產生高純度的離子束。常用的金屬離子源包括鎵、金、硅等。合金離子源可用于半導體器件的離子注入和改性，通過注入特定元素來調整器件的電學特性。

FIB技術的功能

FIB技術提供了一系列關鍵功能：

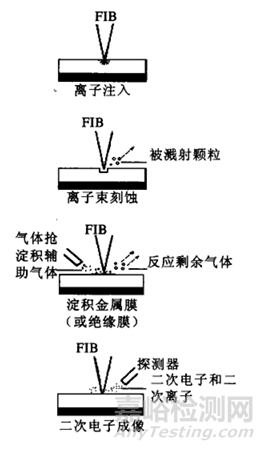

各功能示意圖

1. 離子注入：改變半導體器件的電學特性。

2. 離子束刻蝕：利用離子束的濺射效應，對樣品特定微區進行精確刻蝕。

3. 薄膜淀積：在樣品特定區域淀積金屬或介質薄膜，形成導電或絕緣層。

4. 二次電子成像：通過樣品表面在離子束轟擊下產生的二次電子進行成像，觀察樣品表面形貌。

FIB技術的應用

FIB技術在集成電路的工藝診斷、失效分析、器件微細加工等領域有廣泛應用。它能夠提供高分辨率的刻蝕和成像，特別適合亞微米級器件的分析和加工。

薄膜淀積過程中的離子束流影響

薄膜淀積速率與離子束流有密切關系。在較低的離子束流下，輔助氣體未被充分分解，導致淀積速率較低。隨著離子束流的增大，淀積速率提高，并可能在某一束流下達到最大。如果離子束流繼續增大，過剩離子會對淀積薄膜產生濺射效應，導致淀積速率下降，薄膜結構變粗糙。

高分辨率掃描離子顯微鏡成像（SIM）

利用高能離子束掃描轟擊樣品表面，樣品表面會散射出二次離子和二次電子。通過探測器收集并計數這些帶電粒子，再經過放大處理，可以形成樣品的高清晰度、高分辨率圖像。SIM在FIB技術中具有重要作用，所有FIB功能和應用都需要在SIM圖像下進行。

半導體器件離子注入

FIB技術可以用于半導體器件的離子注入，通過高空間分辨率的優勢，在器件特定微區以不同離子種類和劑量進行注入，改進器件性能。

FIB技術在微電子領域的應用

FIB技術在微電子領域，特別是在亞微米、深亞微米級IC器件的設計和制造中有著廣泛應用。它能夠用于微電子器件的剖面分析、透射電子顯微鏡（TEM）樣品制備、掩模版修補等。為了方便大家對材料進行深入的失效分析及研究，金鑒實驗室具備Dual Beam FIB-SEM業務，包括透射電鏡( TEM)樣品制備，材料微觀截面截取與觀察、樣品微觀刻蝕與沉積以及材料三維成像及分析等。

結論

FIB技術通過精確控制離子束與樣品的相互作用，實現了對集成電路器件的精細加工和分析。隨著集成電路技術的發展，F(xiàn)IB技術在微電子產業中的應用將越來越廣泛，對于提高產品的設計、制造和可靠性考核的效率具有重要意義。
