1、測試背景



客戶反饋其生產的鍍鎳鋼片（LC）和FPC軟板貼合過回流焊后，鋼片接地電阻增大，爐前電阻均值0.06Ω，爐后電阻均值2.88Ω，超5Ω的不良率約為11%。







2、失效現象驗證

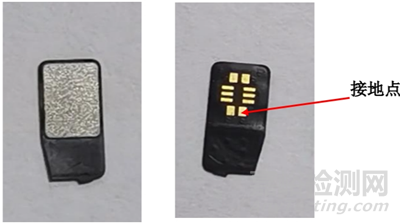

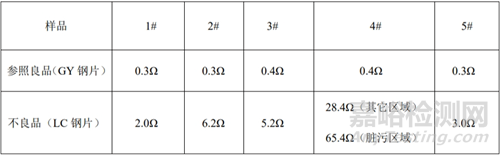

接地電阻測試：



用萬用表測試，一端表筆接觸鋼片，另一端表筆接觸接地觸點。





3、實驗方案



3.1表面污染物分析：



1、Py-GCMS分析鋼片表面是否有有機污染



2、EDS分析鋼片表面是否有異常元素



3.2鋼片鍍鎳氧化鎳層是否偏厚：



1、FIB測試氧化鎳層厚度



2、EDS分析確認氧含量



3、模擬回流焊，測試氧化對鋼片阻值影響



3.3不良品與良品所用鋼片之特性對比：



1、表面粗糙度測試



2、鋼片鍍鎳層厚度測試



3.4導電膠與鋼片和軟板之間是否有氣泡、間隙：



切片測試，確認層間是否有間隙或氣泡



4、鋼片表面污染物分析

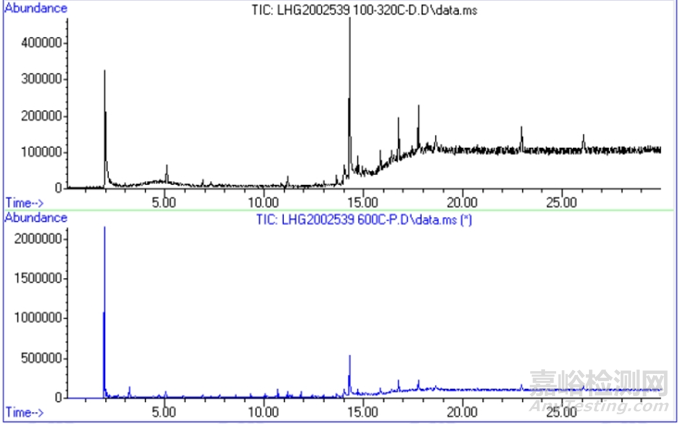

4.1Py-GCMS測試：



未在送測鋼卷表面發現有機污染物。

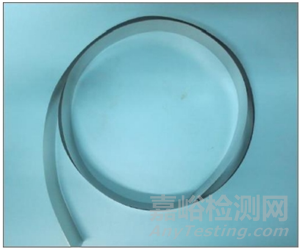

送測的鍍鎳鋼卷



檢測數據：





將高溫裂解碎片分子進行氣相色譜質譜分析，從而推斷原樣品的成分組成及結構信息等，結果顯示未在送測鋼卷表面發現有機污染物。

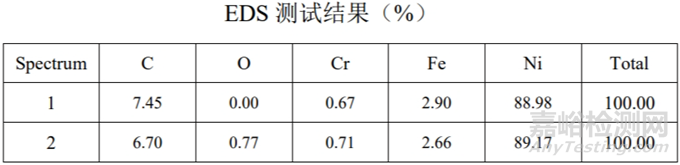

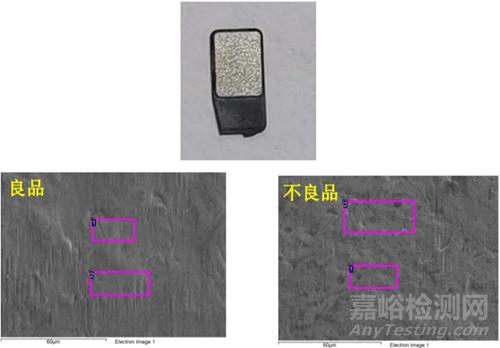

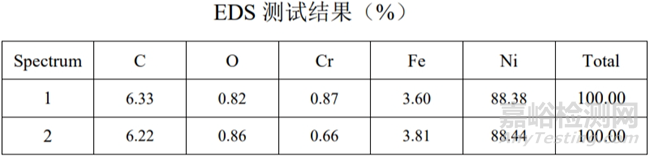

4.2表面成分分析（SEM+EDS）：





良品：





不良品：





通過EDS分析，良品及不良品鋼片表面成分無明顯差異，未在鋼片表面發現異常元素，氧含量低。



5、鍍鎳鋼片氧化鎳層分析

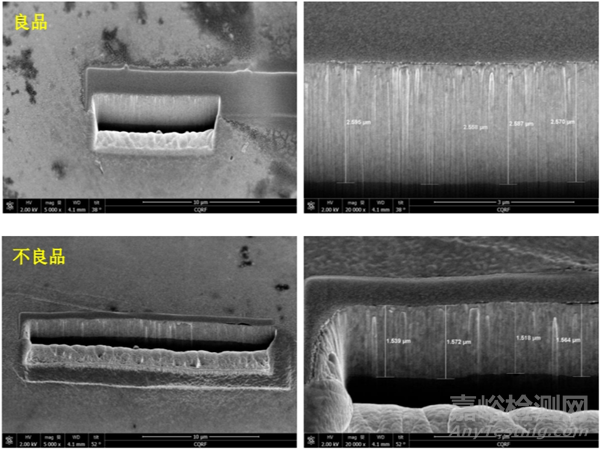

5.1FIB測試：





FIB測試發現鋼片氧化鎳層極薄，放大到五萬倍也難以發現（推測氧化層只有幾納米），之前鋼片表面成分分析也表明，鍍鎳鋼片只有不到百分之一的氧，含量低。



5.2鋼片模擬回流焊驗證：



據客戶提供的信息，將鋼片進行模擬回流焊驗證，測試前后電阻值。





模擬回流焊前后，鋼片阻值無明顯變化，說明壓合及過SMT造成的鎳層氧化對鋼片阻值無明顯影響。



6、良品不良品鋼片特性分析

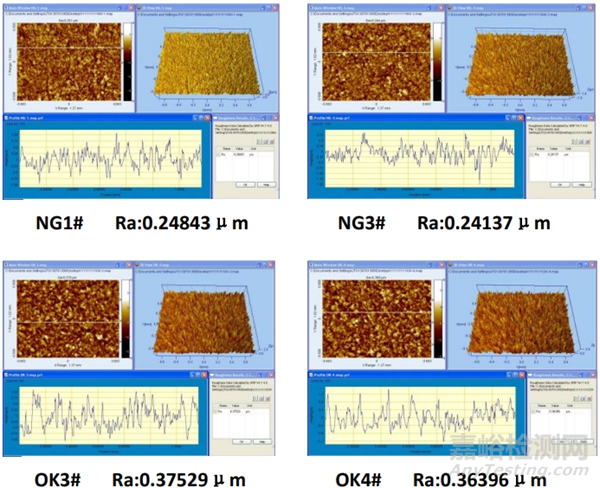

6.1表面粗糙度測試：





表面粗糙度，指加工表面具有的較小間距和微小峰谷不平度。粗糙度大，有利于導電膠和鋼片粘結。通過對比，發現良品的鋼片表面粗糙度大于不良品。



6.2鍍鎳層厚度測試：

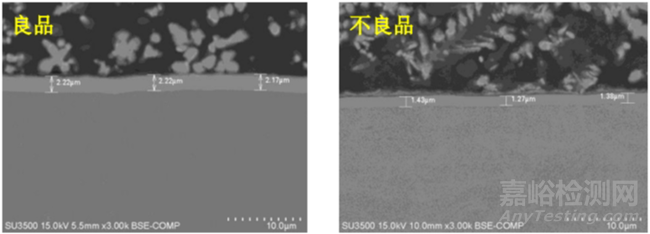

用SEM測量鋼片鍍鎳層厚度，不良品鎳層厚度在1.3微米左右，良品鍍鎳層厚度在2.2微米左右，良品鍍鎳層厚度比不良品鍍鎳層厚將近1微米左右，同之前FIB測試結果相近。



通過對鋼片表面進行成分分析，發現不銹鋼里的Ni、Cr有向鍍鎳層擴散的趨勢。良品鎳層較厚，擴散相對慢一些。通過模擬回流焊實驗，未發現這種元素?cái)U(kuò)散對阻值有影響。



7、導電膠與鋼片及軟板之間的氣泡、間隙分析

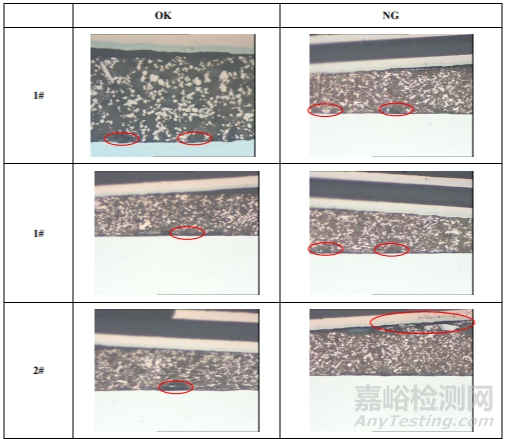

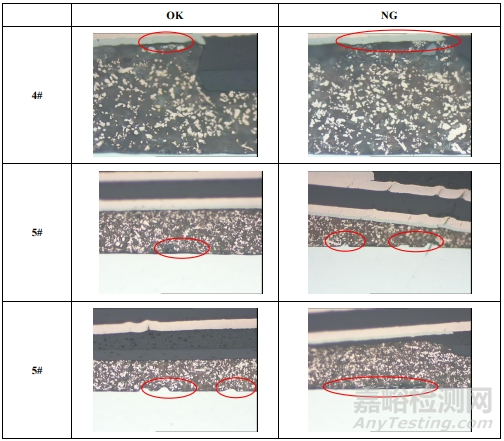

7.1切片測試：









通過切片測試，不良品，導電膠和鋼片、導電膠和軟板間發現長條間隙（長度在十微米到八十微米之間）；良品間隙相對短。間隙變長，會減小接觸面積，增大阻值。



7.2壓合條件：



1、導電膠和鋼片：120℃、滾壓、速度0.4±0.1m/min



2、導電膠和軟板：



貼合吸頭150℃、壓合180℃、300s；



固化條件：160℃、3h



從客戶提供的熱壓條件及固化條件來看，導電膠里可能使用了環氧樹脂組分。在固化時會出現收縮，產生內應力。當內應力大于導電膠和粘結物質的結合力時，易于產生間隙。



8、結論與建議



結論：



1. 對不良品原材料鋼卷進行GCMS測試，未在表面發現有機污染。通過對比不良品和良品鋼片表面成分，未發現異常元素。



2. FIB測試未在不良品鋼片表面發現明顯氧化膜，表面成份分析氧含量也很低，鋼片模擬回流焊前后的阻值差別不大，基本可排除鍍鎳層氧化膜過厚對阻值的影響。



3.良品的鋼片表面粗糙度大于不良品。粗糙度大，有利于導電膠和鋼片粘結。



4.對不良品進行切片，導電膠和鋼片、導電膠和軟板間發現長條間隙（長度在十微米到八十微米之間）。長間隙的存在，會減小接觸面積，增大接觸電阻。



建議：



增大鋼片表面粗糙度，優化熱壓條件，有利于增大膠體的粘結，減少間隙。
