根據靜電的產生方式以及對電路的損傷模式不同，通常分為四種測試方式：人體放電模型、機器放電模型、元件放電模型、場增強模型，但是業界通常使用前兩種模式測試。

1、人體放電模式（HBM：Human-Body Model）

HBM是ESD模型中建立最早和最主要的模型之一。由于人體會與各種物體間發生接觸和摩擦，又與元器件接觸，所以人體易產生靜電，也容易對元器件造成靜電損傷。

人體與被放電體之間的放電有兩種：即接觸放電和電弧放電。接觸放電時人體與被放電體之間的電阻值是個恒定值。電弧放電是在人體與被放電體之間有一定距離時，它們之間空間的電場強度大于其介質（如空氣）的介電強度，介質電離產生電弧放電，暗場中可見弧光。電弧放電的特點是在放電的初始階段，因?yàn)榭諝馐遣涣紝?dǎo)體，放電通道阻抗較高，放電電流較小；隨著放電的進行，通道溫度升高，引起局部電離，通道阻抗逐漸降低，電流增大，直至達到峰值；然后，隨著人體靜電能量的釋放，電流逐漸減小，直至電弧消失。

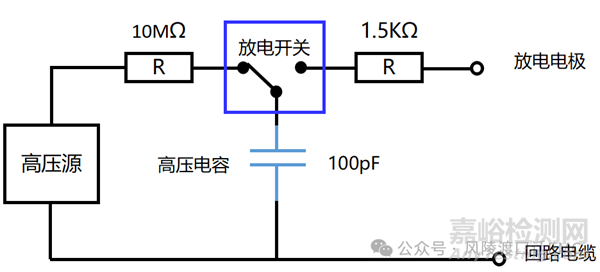

人體放電模型原理圖：

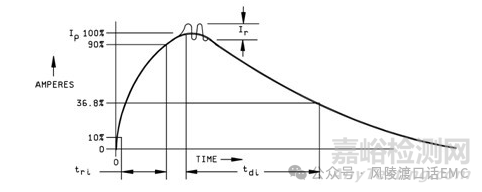

人體放電電流波形：

2、機器放電模式（MM：Machine Model）

用來模擬帶電導體對電子器件發生的靜電放電事件，機器模型也稱日本模型?；镜碾娐吩硎牵?00pF電容不經過電阻直接對器件進行靜電放電。機器模型模擬導體帶電后對器件的作用，如在自動裝配線上的元器件遭受帶電金屬構件對器件的靜電放電，也可以模擬帶電的工具和測試夾具等對器件的作用。

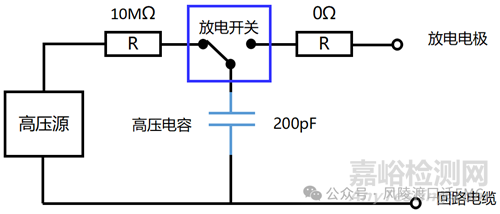

機器放電模型原理圖：

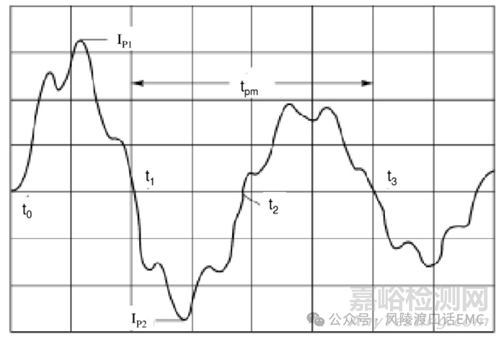

機器放電電流波形：

3、場增強模型（BMM）

場增強模型也叫人體-金屬模型，用來模擬帶電人體通過手持的小金屬物件，如螺絲刀、鑰匙等，對其他物體產生放電時的情形。當帶電人體手持小金屬物件時，由于金屬物件的尖端效應，使得其周圍的場強大大增強，再加上金屬物件的電極效應，導致放電時的等效電阻大大減小。因此在同等條件下，它產生的放電電流峰值比單獨人體放電的要大，放電持續時間短。

人體-金屬放電過程包含高速、低速兩種放電模式。高速放電模式與手、前臂及手持小金屬物件的＂自由電容"相聯系，它產生的初始放電電流尖脈沖的上升速度很快，峰值很大，可產生強烈的電磁脈沖。往往使得ESD保護器件還沒來得及響應動作，便已侵入敏感設備、器件造成損傷，因而也較難防護，不過由于與之相聯系得放電電容容量較小，其放電中釋放的能量也較小，造成的損傷往往是軟損傷或形成隨機干擾。

低速放電模式則與人體電容相聯系，在放電時釋放的能量較大，易引起電子元器件、系統的硬損傷。這兩種放電模式各具特點，人體-金屬放電模型應能全面地反映出這兩種不同的放電模式。人體-金屬放電模型主要用于對系統的人體靜電敏感度的測試。

人體-金屬放電模型原理圖：

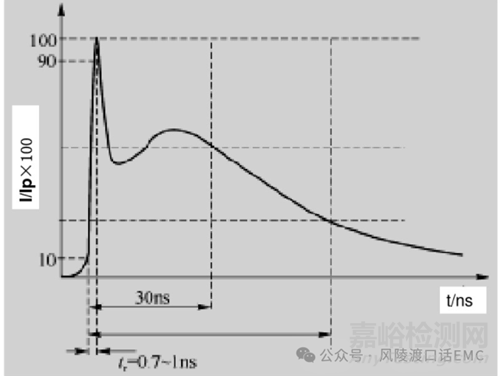

人體-金屬放電模型電流波形：（GB/T17626.2/IEC61000-4-2)
