一、噴霧干燥工藝簡介

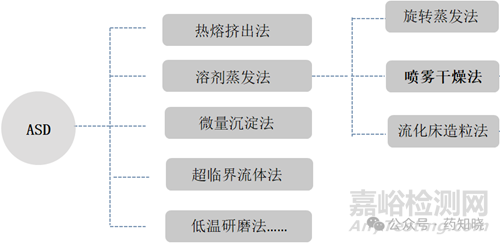

固體分散技術（Amorphous Solid Disperion，ASD）是指藥物高度分散在適宜的載體材料中形成的一種固態物質的諸多方法。其中在實際應用較廣泛的主要有噴霧干燥法、熱熔擠出法和流化床造粒法。

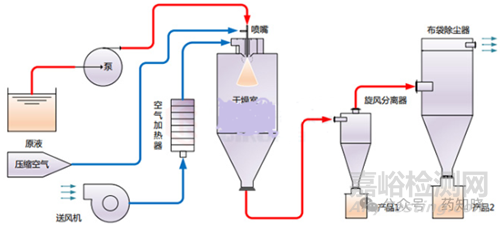

本文主要介紹噴霧干燥法，噴霧干燥設備的原理主要是將含藥溶液通過蠕動泵輸送至霧化器，霧化器將物料霧化至干燥室；霧化后的物料在干燥室內由熱空氣進行蒸發，去除溶劑（溶劑殘留量）；干燥后物料由引風系統或送風系統將物料引入旋風分離器進行固氣分離，分離出來的物料將進入物料收集罐，而分離出的廢氣由排風口進行排出（或經過布袋除塵二次處理），通常后續會有冷凝設備回收有機溶劑。

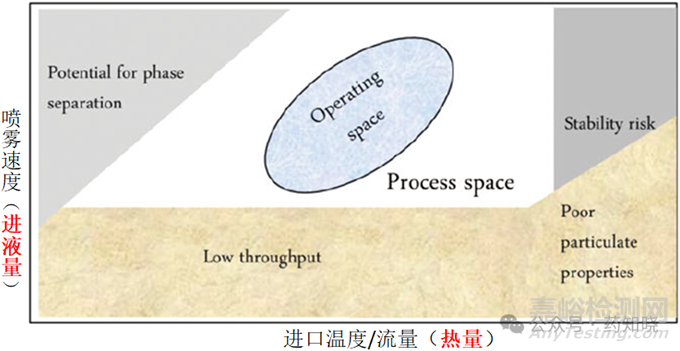

在噴霧干燥工藝中，關鍵的工藝參數為噴液速度和干燥熱量，其中干燥熱量主要受氣體溫度和氣體流量有關。當噴液速度過快，干燥熱量不足以去除大量溶劑時，API可能相對較長時間處于過飽和狀態而發生進一步的相分離；而當噴霧速度過低會引起生產效率的降低，也可能導致干燥顆粒過細，可壓性差等情況出現。在實驗室工藝開發階段，要以產品的粒度分布、殘留溶劑、密度和可壓性等為指標，設計和優化相關工藝參數，找到相應的工藝耐受空間，提高放大生產時的成功率。







二、影響噴霧干燥放大的關鍵因素



在實驗室階段完成工藝開發并確定工藝耐受空間后，需將噴霧干燥工藝轉移至生產型設備上，從克級的實驗室生產到每天能夠處理數噸粉末的大型商業化生產轉化中，往往因?yàn)樯a(chǎn)規模的差異、設備的產能差異，而造成最終噴霧干燥粉末粒度分布、密度、可壓性等性質的差異。



2.1生產規模的影響



影響噴霧干燥工藝放大的兩大因素分別為生產規模的差異（即設備產能的差異）和霧化器的類型。其中生產規模的擴大，往往導致霧化器的裝置、氣體分散器的設計和定位、腔室形狀、尺寸等不同而影響液滴蒸發率、顆粒軌跡、停留時間等，最終影響顆粒的性質。

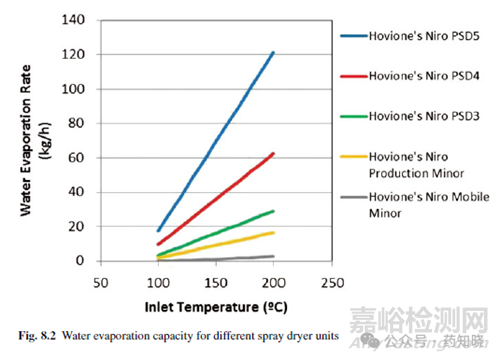

如液滴的蒸發率主要與干燥溫度和干燥氣體流量有關，不同產能的設備氣體流速差異非常大，隨著設備產能的增大（如下圖是不同產能設備的蒸發率），液滴的蒸發率也增大，從而可能影響最終干燥粉末的顆粒性質。因此，在噴霧干燥工藝的放大中，我們需要關注生產型設備與實驗室設備蒸發率的差異，并優化干燥溫度和干燥氣體流量制備性質優良的噴霧干燥粉末。





本文對比了實驗室設備和生產型設備的主要差異。

階段	實驗室	生產型
產量	生產少量的產品，低至克級，靈活性高，可運行數小時至數天，產出百克至公斤級的藥物	適用于各種批量大小，從公斤級至噸位級
結構	干燥室和旋風分離器采用玻璃結構，干燥、分離過程可視化	材料多為不銹鋼，自動化水平高（干燥氣體可再循環）
特點	干燥室的小尺寸限制了霧粒的停留時間，因此，液滴需要小一些，以便在離開干燥室之前完全干燥，否則會沉積筒壁上。因此，大多數小型裝置生產的粉末平均粒徑較小，通常小于10~20μm。 當然也有實驗室設備如ProCepT噴霧干燥器，在層流下運行，允許干燥更大的液滴（100μm及更大）。為模擬工業規模噴霧干燥顆粒的大小和形態提供了一個極好的平臺！	更易獲得大而致密的藥物顆粒（致密的原因，是蒸發效率高！）



2.2霧化器的選擇

霧化的目的是大幅增加液體表面積并提高傳熱傳質效率。比如50ml的水霧化成50μm的液滴后，水的表面積可達到6平方米。高的表面積下，干燥時間為秒或幾分之一秒，液滴的快速干燥取決于干燥條件和液滴大小。而液滴大小很大方面受霧化器的影響，并最終影響干燥顆粒的大小。



霧化的本質是液體和周圍氣體之間的高速相對運動，使液滴破碎。根據霧化器實現液體和氣體之間相互作用的方式不同，將霧化器分為壓力霧化器和旋轉霧化器及雙流體噴嘴霧化器，不同霧化器的特點見下表。



在噴霧干燥工藝中選擇霧化器時，需注意兩點要求，滿足所需的產量，同時，需要生成滿足目標粒度分布的液滴尺寸。

旋轉式霧化器（離心力） 作用方式：高速地將液體排放到幾乎停滯的氣體中來實現霧化。 √適用于漿料、懸浮液或高粘度溶液?；ば袠I(yè)使用更多。 √影響液滴大小的參數：進料速度、轉速、轉輪直徑等。 √產生各種尺寸的液滴：從20~200μm。
壓力型噴嘴（壓力轉換成動能） 作用方式：高速地將液體排放到幾乎停滯的氣體中來實現霧化。 √高壓泵，壓力可達450bar。因料液加速，故不適用高粘度料液。 √壓力同時影響液滴大小和進料流量（缺點）。為了在恒定的進料流量下改變液滴尺寸，需要改變噴嘴的尺寸或設計。 √應用于大型噴霧干燥器中，用于生產中到大的顆粒20~500μm。 √與氣動或旋轉噴嘴相比，顆粒更均勻、粒徑分布更窄（優點）。
雙流體噴嘴（氣動噴嘴，適用小規模、小粒徑、高粘度）
外混合噴嘴	內混合噴嘴兩種
液體進料在內管道，氣體在液體管周圍的環形管道運行 實驗室、中試規模更常用（5~200μm）	氣體液體在同一個管路，在高壓下運行 氣液比更低，效率更高，適合大型噴霧干燥，尤其是需要小粒徑時（＜10μm）。但是需要的空氣量或氮?dú)饬扛蟆?/span>



三、噴霧干燥工藝放大中的常見問題



本文總結多個噴霧干燥品種在放大中出現的問題，給同行一些解決問題的思路。噴霧干燥工藝在放大中常見的問題主要有物料堆積、霧化不良和化學穩定性等。

3.1物料堆積

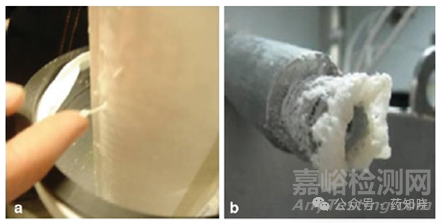

噴霧干燥放大中經常出現物料堆積的現象，若不及時清理堆積物料會直接影響后續液滴的干燥和顆粒的性質。物料堆積一般發生在干燥室壁、旋風分離器壁、輸送管路或噴嘴頂部等，下圖為典型的物料堆積圖片。



產生堆積的原因主要是物料的黏性偏高、溶劑冷凝、液滴過大導致。首先，一些具有低玻璃化轉變溫度的物料在噴霧干燥時易產生一定的黏性，當干燥溫度接近或高于Tg時，物料發生玻璃化轉變，黏性增大，表面易發生沉積。解決該問題的首選方式是降低出口溫度或出口處溶劑的相對飽和度。



其次，當干燥設備內的氣體部分被溶劑飽和，若暴露在較冷的表面，溶劑則易發生冷凝，當物料接觸到這些潮濕表面時則發生物料堆積。一般在霧化前對設備進行預熱（如：20min~60min）即能很好地解決該問題。



此外，當我們霧化的液滴對于干燥室來說過大時，它們會在干燥前接觸干燥室壁，發生物料堆積現象。解決該問題的思路是降低液滴尺寸，若物料粒徑有強制要求，則可以考慮提高干燥溫度，這兩種方式通常能很好地解決此類問題。



最后一種物料堆積是發生在噴嘴頂部，即“胡須”狀。當噴嘴周圍旋渦中截留的液滴可能與噴嘴尖端碰撞，在其表面干燥，若不及時處理，堆積物可能干擾噴霧形成或落入干燥室，進一步促進粉末沉積，導致設備堵塞。這種情況，一般需要重新定位噴嘴位置，減少或消除液滴卷入渦流中的情況或使用帶有防塵軸承蓋的噴嘴。



3.2霧化不良

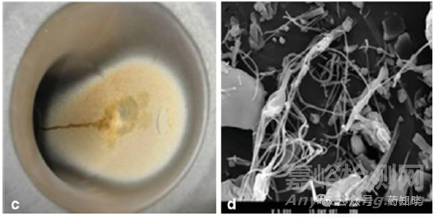

霧化是噴霧干燥過程中涉及的最關鍵步驟，產生霧化不良的原因有多種，主要有霧化設置不對、噴嘴組裝不良等。以下為兩種霧化不完全的典型照片。



第一張圖，是產生霧化的強度不夠，當降低霧化強度以增加液滴粒徑時，則有可能導致霧化不完全的情況發生，在放大時，需要找到霧化不完全的臨界點。對于壓力型噴嘴，噴霧在臨界壓力（10~30bar）以下可能會形成大液滴。液滴落入干燥室，在干燥室排放管中形成濕層產品。解決該問題，一般要使用帶有止回閥的壓力噴嘴，防止滴落。

第二張圖，是蒸發系統太強導致。如高比表面積的精細霧粒暴露在高溫下，則在完全形成噴霧模式前，可能形成串狀顆粒，并發生團聚。解決該問題的思路，一般是在較低溫度下操作或降低進料濃度，延遲顆粒形成的時間，防止串線。



3.3穩定性問題

在噴霧干燥工藝中，易發生穩定性問題的階段主要是溶液階段和噴霧干燥階段。溶液階段的穩定性研究同普通的溶液劑。但噴霧干燥階段因?yàn)槌练e物（干燥室內壁粘附的藥物）有落入產品的風險，因此，建議研究沉積物在噴霧干燥環境中的穩定性。一般有兩種方式可供參考。



第一種是使用新鮮噴霧干燥的產品獲取降解參數。將含有3%殘留溶劑（典型值）的產品封閉在容器中，考察不同的溫度下的降解（25?C，35?C，45?C，65?C，85?C等）。這種方式更方便。



第二種是驗證實際噴霧干燥規模下的降解動力學。先獲得沉積物，再以常規模式噴霧干燥，以使沉積物在正常條件下降解。結束后，取沉積物檢測。這種方式更真實。



通過研究沉積物的降解速度（假設得到到降解速率是0.25%/天）可相對準確地預估產品的雜質水平（假設限度為0.005%）。通過了解沉積固體的總量（在正常情況下，小于批量的1%），并考慮到藥物產品通常是均勻的，可以預測運行期間的雜質降解，并確定清潔頻率（例如，在這種情況下，每2天生產一次將是一個很好的折衷方案）。



產品降解量（%）=沉積量（1%）*降解速率（0.25%）*天數（2）=0.005%
