       利用模鑄扁鋼錠生產中厚板的工藝與連鑄坯相比，具有便于冶煉特種鋼、適合生產小批量鋼材以及實現較大軋制壓縮比等優勢。模鑄扁錠通常需要初軋開坯方可進行軋制，而超大寬厚比扁鋼錠形狀接近成品板坯，可不經粗軋直接精軋，降低生產成本。超大寬厚比扁鋼錠窄面間距大而寬面間距小，傳統的單水口澆鑄鋼液循環范圍無法到達窄面，而離水口近的寬面受鋼液沖刷，易出現卷渣、疏松縮孔、偏析及微裂紋等問題，嚴重影響鋼錠質量及后續的軋制過程。企業存在實際需求，但超大寬厚比扁鋼錠的設計和應用在生產中并沒有過多的經驗積累，缺少對超大寬厚比扁錠開展穩定澆鑄并保證凝固質量的研究。



     1993年，李晶等首次在國內提出扁錠多水口澆鑄技術，研究表明，在大寬厚比鋼錠澆鑄過程中，采用多水口澆鑄有利于減少澆注和凝固時的缺陷。近年來，普遍用數值模擬方法研究鋼錠澆鑄過程的流場和溫度場，并用于缺陷控制和工藝參數確定。周同軍等使用有限元軟件模擬大鋼錠澆鑄時的溫度場趨勢和疏松分布，證明其錠型設計的合理性。黃仁和等使用上鑄法對大寬厚比扁錠澆鑄過程進行數值模擬，發現雙水口澆鑄的攪拌能力和夾雜物去除率均高于單水口澆鑄。張興彬等研究上鑄大寬厚比扁錠的流場和溫度場，發現雙水口澆鑄扁錠時，充型液面平穩，凝固時等溫線較單水口澆鑄更為平直。目前，針對澆鑄大寬厚比扁錠的研究主要采用上鑄法鑄錠，關于多水口下鑄大寬厚比扁錠的研究極少。鑒于此，本文使用ProCAST 軟件，以水口數量為變量，采用下鑄法對超大寬厚比鋼錠充型和凝固過程進行數值模擬分析，預測缺陷產生的可能性，為超大寬厚比鋼錠的設計和工藝操作提供參考。



1、 鋼錠和錠模的設計



1.1 鋼錠設計



      國內某中小型鋼鐵企業缺少連鑄設備，采用模鑄扁錠生產中厚板，為了降低成本，簡化生產工藝，設計可直接軋制的超大寬厚比扁錠生產中厚板。



      超大寬厚比扁錠采用上大下小錠型，冒容比取16.7%。冒部重3.51t，本體重17.49t。鋼錠的錐度取0.67%，主要滿足脫模需要，同時保證平面板形矩形化，減少切損。為了滿足實際需求，鋼錠錠身橫截面設計為矩形，高為1500mm，大頭寬6010mm、厚260mm，小頭寬5990mm、厚240mm。鋼錠本體平均寬厚比24，高厚比6。鋼錠采用大面預起拱措施，大面起拱高度為20mm，拱頂寬1000mm，以此防止鋼錠模受熱后向內膨脹，引起裂紋。



1.2 錠模設計

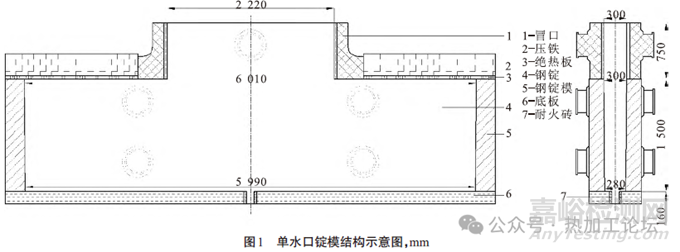

      錠模采用分體式設計，即錠身與錠尾底板被制作成兩部分。直筒模錠身大面厚度取215mm，小面厚260mm。錠模底板厚160mm，鋼錠水口分布于底板處，其中單水口模型的水口位于底板中心，雙水口模型的兩個水口位于鋼錠寬面方向的三等分點處，三水口模型的水口位置選取鋼錠寬面方向的中點和三等分點?？紤]到澆鑄時單位時間內注入各模型的鋼液總流量和初速度應相同，控制三種模型水口的總橫截面積相等，單、雙和三水口直徑分別選用100mm、71mm和58mm。單水口錠模結構如圖1所示。



2、 計算參數



2.1 網格劃分

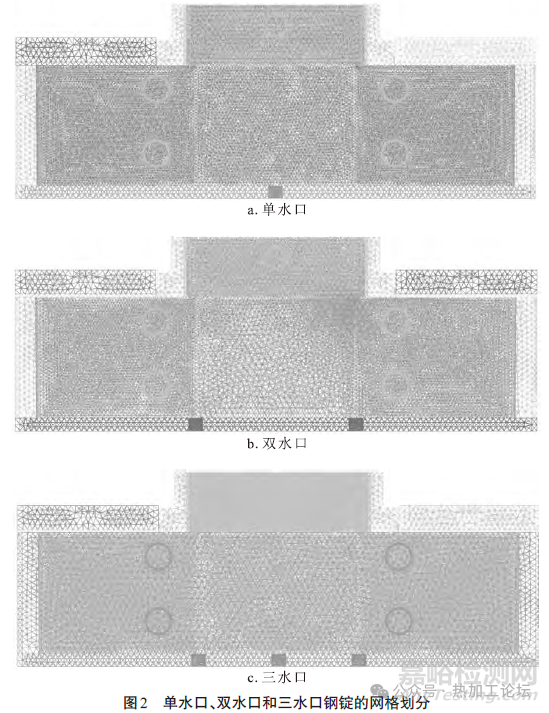

      使用UG12.0 軟件進行三維建模，分別建立單、雙和三水口超大寬厚比鋼錠模型，并將建立的模型導入ProCAST軟件中的MESH模塊，采用四面體單元依次進行面網格和體網格劃分，綜合考慮計算精度和效率，單元尺寸設定為20mm。水口處結構較復雜且鋼液流速較快，故進行局部網格細化。最終單水口、雙水口和三水口有限元模型劃分的體網格總數分別為63萬、70萬和88萬，如圖2所示。





2.2 鋼錠和錠模的熱物性參數



     假定澆鑄鋼種為Q235A，實際化學成分為：ω（C）=0.2%，ω（Si）=0.3%，ω（Mn）=0.4%，ω（S）=0.04%，ω（P）=0.04%，ω（Cr）=0.03%，ω（Ni）=0.03%，ω（Cu）=0.03%。其黏度、固相率、密度等熱物性參數通過調用ProCast 軟件的材料數據庫獲得。鋼錠模材料為鑄鐵，化學成分：ω（C）=3.6%～4.1%，ω（Si）=0.6%～1.1%，ω（Mn）=0.7%～1.0%，ω（S）≤0.06%，ω（P）≤0.06%。



2.3 初始條件和傳熱邊界的設定



     一般下鑄法注速控制在0.5～3t/min或鋼液上升速度為100～300mm之間。澆注時采用先快后慢的注速控制，初始注速為2.7t/min，液面上升到冒口線時，注速下降至2.2t/min，并保持該注速充填冒口。這種過冒口線降低注速的方式是為了防止模冒接口處積渣引起噴濺，且較長的冒部充填時間利于本體的補縮效果。全錠平均注速為2.63t/min，平均液面上升速度為281mm/min。



     選取過熱溫度43℃，澆注溫度為1560℃。錠模、分體式底板中的耐火磚、絕熱板、底板初始溫度均設置為80℃，環境溫度為20℃。本文對換熱系數做等效熱代替，假設各部分換熱系數為常數，邊界換熱系數：錠模/鋼錠500W/（m2·K），錠模/絕熱板50W/（m2·K），耐火磚/鋼錠100W/（m2·K），錠模/耐火磚100W/（m2·K），模具外表面/環境20W/（m2· K），鋼錠/絕熱板50W/（m2·K）。



3、 計算結果和分析



3.1 模型驗證

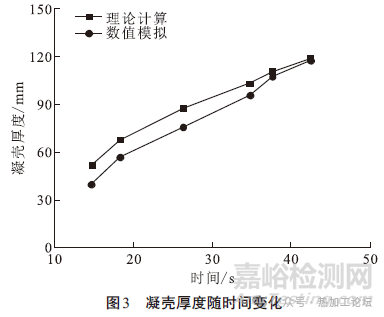

     根據鋼錠凝固的平方根定律，鋼錠凝固層厚度（S/mm）與凝固時間（t /min）的平方根成正比，即S =K(t2/1) ，其中K為凝固系數，本文取K=20。數值模擬及理論計算的凝殼厚度隨時間變化曲線如圖3所示。數值模擬的凝殼厚度與理論計算結果趨勢一致，兩者相差在15%以下，驗證了數值模擬的準確性。



3.2 澆注過程的流場



    三種水口模型澆注5min時的流動情況如圖4所示。單水口上方存在單個注流，該注流從水口延伸至液面后改變方向分成左右兩個流股，其中部分鋼液向下回流，形成水平長度約2820mm的對流循環，另一部分鋼液水平流至錠模窄面處。雙水口模型中存在兩個注流，4個穩定的對流循環區分布在注流周圍，其中兩注流之間的循環范圍較小，注流外側的對流范圍較大，對流循環總長約5020mm。三水口充型時，存在三個較細的注流和6個對流循環區，位于注流間的對流循環范圍極小，此時對流循環的總長約4080mm。多水口模型的對流循環范圍明顯大于單水口模型，擴大了鋼液循環流動范圍，加快鋼液面更新速度，利于鋼中氣體排出，減少氣孔、裂紋以及柱狀晶的生成，起到攪拌鋼液、細化晶粒的作用。

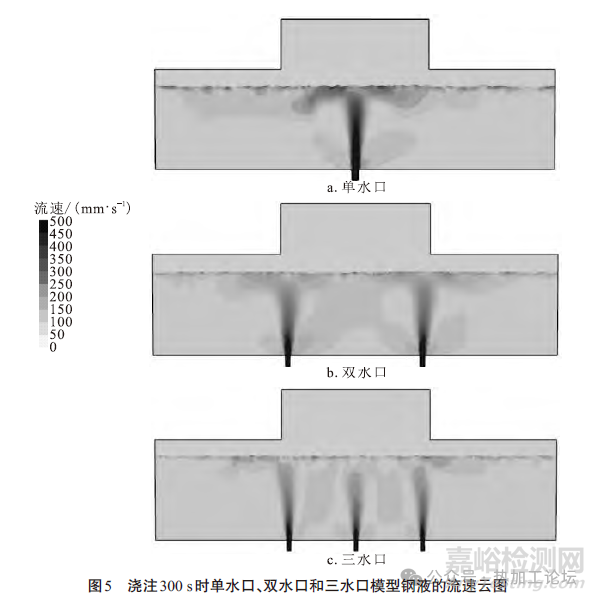

      圖5為鋼液的流速云圖。單水口模型內注流以較大流速到達液面，此時液面處的最大流速為0.40m/s。液面處鋼液以較大流速沖刷覆蓋保護渣和錠模寬面內壁，保護渣易被卷入并滯留在對流循環中心，產生卷氣、夾雜和結疤現象。雙水口和三水口模型中，液面最大流速分別為0.26m/s和0.23m/s，顯然多水口模型中液面的流速更小。



      這是由于在澆注速度相等的條件下，進入多水口錠模中的鋼液被分成二或三股動能更小的細注流，細注流的發展易受鋼液重力的抑制，導致注流的流速快速降低，這種低速的上升流股不易造成液面凸起或湍流，能起到減少鋼液飛濺、夾雜和結疤的作用。多水口澆鑄時存在多個細注流，由此產生的大循環范圍與平穩的液面均有利于減少氣孔、夾雜的形成，提高鋼錠的質量。



3.3 凝固過程的溫度場

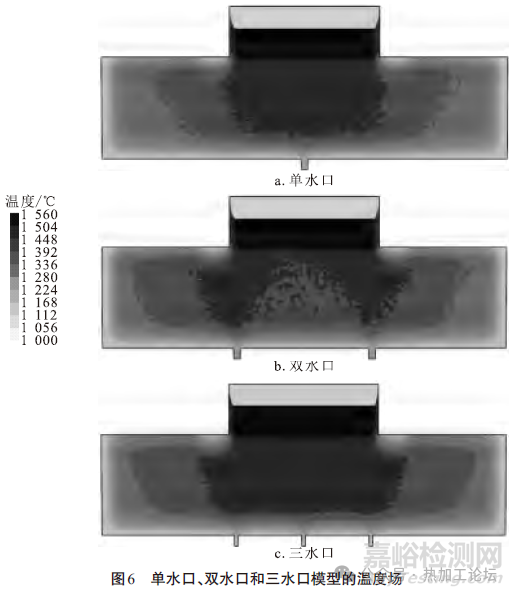

     圖6為三種模型澆鑄第40min時的溫度場。單水口模型寬面中部的溫度明顯高于兩側溫度，鋼錠下部和兩側溫度較低，呈現出平緩的“U”形溫度梯度。雙水口模型寬面中部的溫度明顯高于兩側，高溫區呈“W”形分布，在兩水口之間出現三角形低溫區域，此三角形的底約1750mm、高約625mm。不斷注入的鋼液在水口上方形成兩個錐形高溫區，而兩水口之間得不到高溫鋼液的補充，也不在對流循環范圍內，被兩側的錠?？焖倮鋮s，溫度降低。三水口模型寬面中部溫度趨于均勻，水口間未形成低溫區域，這是由于鋼錠中部能持續得到中間水口的高溫鋼液補充。

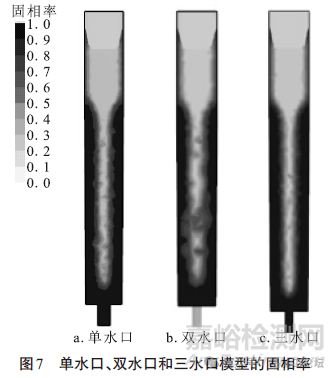

     三種模型窄面的固相率如圖7所示。從補縮效果角度分析，雙水口模型中部的低溫區域阻礙冒口對下部鋼液的補縮，易產生疏松縮孔等缺陷，而單水口和三水口模型補縮通道通暢，凝固方向?yàn)樽韵露?、從四周向中間進行，補縮效果良好，不易形成疏松或縮孔缺陷。



     鋼錠的凝固時間是生產節奏和效率的重要指標。單、雙和三水口模型本體凝固時間分別為71、69、67min，全凝時間分別為137、130、141min。21t超大寬厚比鋼錠的全凝時間較短，這是由于大寬厚比使得鋼錠寬面冷卻能力增加，鋼錠冷卻強度增強，厚度方向的凝固速度加快。三個模型的最大全凝時間差僅為7min，表明水口數量對鋼錠全凝時間基本沒有影響。



3.4 鋼錠內部缺陷結果對比



     疏松和縮孔缺陷是鋼錠內部的主要問題。疏松表現為微小間隙或空洞，產生的原因在于鑄件凝固后期，錠模內的鋼液凝固導致冒口和鋼錠本體間的補縮通道阻塞，在一些凝固較為緩慢的區域，枝晶數量不斷增多，構成連續的骨架結構，并形成許多封閉熔池，封閉熔池中的鋼液繼續凝固導致體積收縮，形成疏松缺陷?？s孔指的是鋼液因凝固收縮而產生的形狀不規則的空隙和孔洞缺陷。其主要原因是錠模頂部保溫效果差，導致錠模上部鋼液溫度快速下降，上部鋼液凝固形成固相層阻礙鋼液向下補縮。錠模下部鋼液由于凝固收縮體積減小，且無法得到來自上部的鋼液補充，導致鑄件內部出現較大的空洞，形成倒錐形縮孔缺陷。

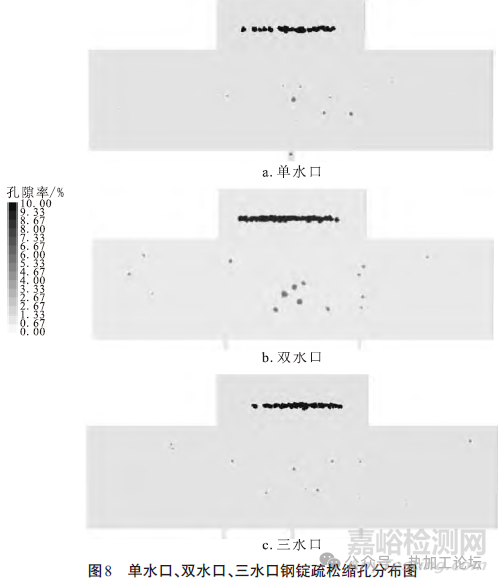

     圖8為鋼錠內部疏松縮孔的模擬結果。在單水口模型中，大型縮孔只出現在冒口部位，冒口下方的鋼錠本體存在小型疏松和縮孔，鋼錠本體內孔隙率大于3.7%的疏松縮孔體積為211cm3。這是由于隨著凝固的進行，冒口中貯存的液態鋼液不斷向下補縮，本體中鋼液凝固收縮形成的空隙受到來自冒口處的鋼液補充，形成較小的疏松，這些小的疏松能通過后續軋制工藝壓合，對產品不產生影響。雙水口鋼錠的冒口下方出現集中的小型縮孔，是由于雙水口間的低溫區內提前凝固成固相，阻礙上方鋼液向下補縮，形成集中的縮孔缺陷?？s孔聚集在鋼錠中部，距鋼錠底部550mm至840mm處，雙水口鋼錠本體內疏松縮孔總體積為287cm3。三水口鋼錠內部疏松縮孔分布均勻，未出現大型的疏松或縮孔，本體內疏松和縮孔的總體積為181cm3，比單水口鋼錠減少14.2%，比雙水口鋼錠減少36.9%。這是由于三水口模型充型時流場穩定，凝固過程中補縮通道通暢，只形成能被壓合的小型疏松縮孔。三種模型的冒口內部均存在由于鋼液向下補縮而形成的大型縮孔，后續切除冒口后，該處的大型縮孔對鋼錠本體質量沒有影響。模擬結果表明，三水口澆鑄的鋼錠質量優于單、雙水口澆鑄的鋼錠。



4、 結論



    （1）多水口澆鑄時存在多個細注流，鋼液循環范圍遠大于單水口澆鑄，鋼液面更新速度快。澆注300s時單、雙和三水口模型液面最大流速分別為0.40m/s、0.26m/s 和0.23m/s，多水口澆鑄的液面處流速小。



   （2）雙水口鑄錠40min時，兩水口間出現底約1750mm、高約625mm的三角形低溫區域，該低溫區阻礙鋼錠補縮通道，影響冒口的補縮效果。單水口和三水口模型凝固時未產生三角形低溫區，二者補縮效果優于雙水口澆鑄。



    （3）21t超大寬厚比鋼錠冷卻速度較快，平均全凝時間為136min，利于提高生產節奏，從而大幅度提高生產效率。水口數量對鋼錠全凝時間影響較小。



   （4）三水口鋼錠的疏松縮孔體積比單水口鋼錠減少14.2%，比雙水口鋼錠減少36.9%，水口分布為二、三等分點的三水口澆鑄方案能減少鋼錠內部的疏松縮孔缺陷。在實際生產中，可選用三水口工藝澆鑄超大寬厚比鋼錠。
