摘要



雜環芳綸是指主鏈中含有芳雜環（通常為苯并咪唑）的一類對位芳綸，其具有輕質、高強高模、高耐熱、耐溶劑等優異性能。相比典型的芳綸Ⅱ纖維，雜環芳綸具有更加優異的力學性能，目前在我國的航空航天和防彈防護等領域得到了實際的應用。然而，與其他有機纖維類似，雜環芳綸由于表面惰性，其與樹脂的復合性能相對較低，限制了其在先進復合材料領域的應用。本文從雜環芳綸表面改性和結構設計兩方面出發，總結近年來提高雜環芳綸復合性能的設計思路、技術手段和研究成果，展望其在先進復合材料應用領域的發展趨勢，為有機纖維的界面設計及改善界面粘接性提供幫助和參考。



芳香族聚酰胺纖維，簡稱芳綸，指其結構中至少有85%的酰胺鍵（—CONH—）直接與兩苯環相連的一類纖維。芳綸的類型主要分為對位芳綸和間位芳綸， 其中對位芳綸（美國杜邦公司 的Kevlar®，國內稱為芳綸Ⅱ）以其高強、高模、高耐熱、優異的耐化學性、良好的尺寸穩定性、耐摩擦、 電絕緣等特性而廣泛應用于防彈防護領域、增強電纜、降落傘用繩索及航空航天領域的纖維增強復合材料等。

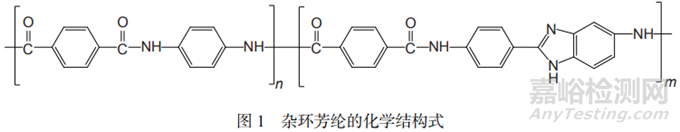

雜環芳綸是一類主鏈上含有芳雜環的對位芳綸，其中最典型的芳雜環為苯并咪唑環。在20世紀70年代，蘇聯科學家率先開發了三元共聚型雜環芳綸，商品名為Armos®，化學結構如圖1所示。俄羅斯繼續將Armos®纖維進行了性能優化和產能擴充，并研發出新型雜環芳綸 Rusar®纖維。2003年，中藍晨光化工研究設計院有限公司成功開發了國內的雜環芳綸，并將其命名為芳綸Ⅲ，其化學結構與Armos®類似。雜環芳綸具有非常優異的綜合性能，其纖維拉伸強度可高達4.5GPa以上，相比芳綸Ⅱ的拉伸強度提高20%以上。與樹脂復合后的界面剪切 強度（interfacial  shear  strength，IFSS）也有所提高。此外，雜環芳綸還具有出色的耐熱性與尺寸穩定性，使用溫度可達到300℃， 即使在350～400℃下也幾乎不會發生收縮。雜環 芳綸具有良好的自熄性，不易燃燒，其極限氧指數（LOI）為39%～42%，比芳綸Ⅱ纖維高出 10%～12%。在我國，雜環芳綸已在戰略武器、航空航天和防彈防護等領域得到了實際應用。



盡管雜環芳綸具有出色的耐熱性、輕質高強等特性，然而雜環芳綸表面惰性以及濕法紡絲帶來的皮-芯異質結構，使得纖維與樹脂之間粘接性和復合性能較差，限制了雜環芳綸在先進復合材料領域的應用。因此，通過纖維表面處理改善界面粘接性一直是芳綸復合材料研究領域的重要問題。近年來，四川大學研究團隊利用直接氟化表面處理技術和雜環芳綸中咪唑基團，系統性開展了雜環芳綸表面改性和界面設計的研究。本文從雜環芳綸表 面改性和本體增強兩方面出發，總結該領域內提高雜環芳綸復合性能的設計思路、技術手段和研究成果  ，展望其在先進復合材料應用領域的發展趨勢。







 1.纖維表面物理化學改性



1.1 直接氟化表面處理改性

表面處理是改善有機纖維與樹脂復合性能常用方法之一。表面處理技術有等離子體、輻照、酸堿刻蝕、直接氟化等。其中直接氟化是采用氟或氟/氮/氧混合氣對纖維表面進行化學反應的一種可工業化的表面處理技術，通過化學反應在纖維的納米層表面生成C—F或—COOH等極性基團，改性后長期存放穩定性好，對纖維力學性能損傷較小。

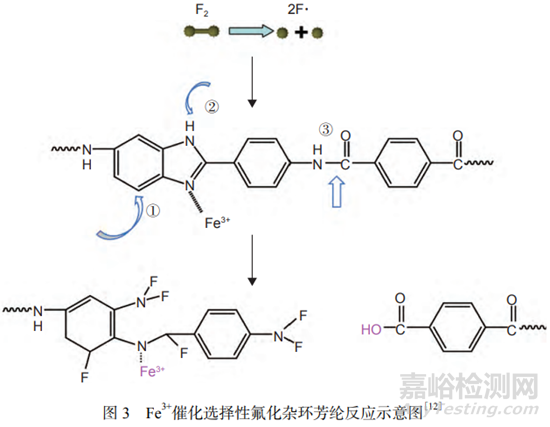

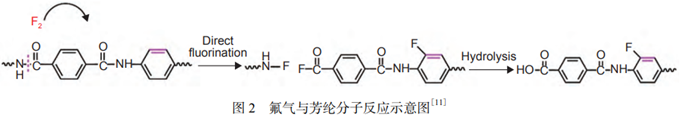

Gao等通過氟化和氧氟化對雜環芳綸進行表面處理，并研究了纖維除去水分對氟化后極性基團及IFSS的影響，將雜環芳綸與環氧樹脂之間的IFSS值從38.5MPa 提高到了51.0MPa。Cheng等研究了不同的F2/N2濃度對雜環芳綸表面反應及結構-性能的影響。隨著氟化程度增加，纖維表面粗糙度先增加后減少，這是由于氟化反應程度較高時，會對纖維表面起到刻蝕作用。同時通過光電子能譜（XPS）表征纖維表面的化學基團變化，C—F和—COOH（來源于反應生成酰氟鍵的水解）都隨著氟化程度增加而增加（圖2）。通過相關系數分析，表面的—COOH基團對纖維與環氧樹脂之間的拔出強度貢獻更大。然而，隨著氟化程度增加，不可避免地會產生部分酰胺鍵的斷鏈，這可能會影響雜環芳綸本體的力學性能。為了抑制氟化過程中分子鏈的斷鏈，Cheng等將Fe3+絡合到雜環芳綸的苯并咪唑結構上，改變了鏈結構上的電子云分布，實現對氟化反應位點的有效調控，從而提出了一種抑制氟化斷鏈行為增強纖維界面性能的催化氟化新策略（圖3） ， 結果表明，苯并咪唑絡合Fe3+后，氟氣優先進攻苯并咪唑結構（開環而不斷鏈），可減少對酰胺鍵的進攻，實現催化選擇性氟化，同時抑制分子鏈的斷鏈。纖維拉伸強度保持率達到99.3%，界面拔出強度提高了36%。

1.2 共價鍵接枝改性

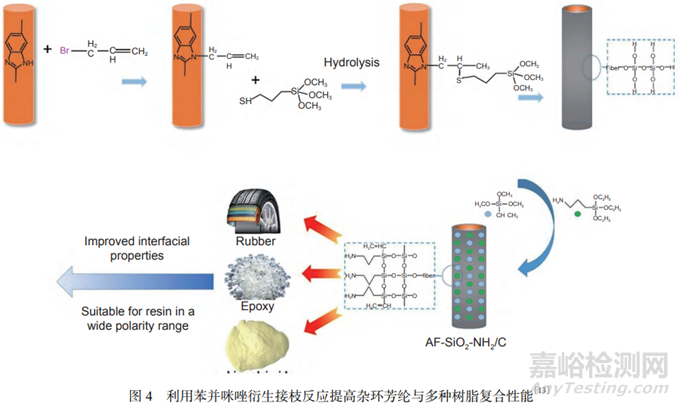

利用表面接枝實現纖維與樹脂之間的共價鍵連接能有效提高其復合性能。苯并咪唑環與苯環相比，其N—H基團本身具有一定的反應活性，為雜環芳綸表面的共價接枝帶來反應位點。Cheng等將溴丙烯與苯并咪唑N—H進行反應，然后與含巰基的硅氧烷再次反應，從而將Si—OH接枝到纖維表面，如圖4所示。進一步通過硅烷偶聯劑（KH550和KH570）的接枝反應，可在纖維表面接枝上氨基/乙烯基雙活性基團。相比于未處理纖維，該方法構筑的SiO2粗糙結構提升了纖維與基體樹脂在界面的物理鎖結作用，而且氨基/乙烯基的同時引入使得纖維可以與寬極性范圍的基體樹脂（包括環氧樹脂、天然橡膠、雙馬樹脂）發生界面化學鍵合，其與環氧、天然橡膠和雙馬樹脂的復合材料界面粘接強度分別提升了43%、166%和117%，從而制備出一種可適用于增強寬極性范圍基體樹脂的雜環芳綸。





直接氟化產生的C—F基團同樣具有反應活性，可與氨基等發生親核接枝反應。Cheng等采用直接氟化表面處理雜環芳綸，表面生成的C—F鍵作為活性反應位點再與聚乙烯亞胺（PEI）進行反應，從而在纖維表面接枝上大量的氨基，進而與環氧樹脂形成共價鍵連接而提高界面粘接強度。



1.3 表面微納結構的設計及界面應力傳遞

復合材料的沖擊性能不僅依賴較高的界面剪切強度，還依賴良好的界面韌性。如何提高復合材料的界面韌性受到越來越多的關注。目前常采用熱塑性聚合物粒子“離位（ex-situ）”的方法對 復合材料界面進行增韌，然而，熱塑性聚合物粒子往往難以與纖維形成牢固的粘接，這可能會削 弱界面剪切強度。

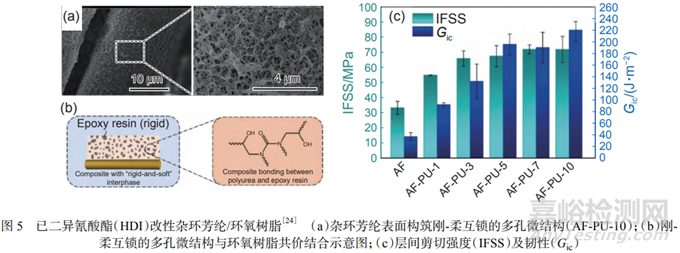

近年來，四川大學研究團隊采用衍生接枝技術，在纖維表面構筑特定的微納結構，改善界面應力傳遞，從而形成又強又韌的界面。由于苯并咪唑N—H具有一定的化學反應活性，能夠與強親 電試劑發生反應。Lv等利用異氰酸基團與苯并咪唑N—H基團反應，將已二異氰酸酯（HDI）接枝到纖維表面。然后，他們將改性后的纖維浸入對苯二胺溶液中，誘導聚合發泡反應，在纖維表面形成了剛-柔互鎖的多孔微結構，這種表面多孔結構有利于環氧樹脂的滲透和包覆，經過環氧樹脂填充的聚脲呈現出海島狀的分布，既能保留聚脲的柔韌性，又能增強環氧樹脂的剛性，形成了一種協同增強的互鎖結構（圖5）。單纖維拔出實驗結果表明，這種剛-柔互鎖的多孔界面微結構使得纖維的剪切強度和界面剪切韌性分別提高了115.9%和493.2%。有限元結果表明，柔性聚脲層和多孔結構分散了界面處應力，避免應力集中，從而大幅度提高界面剪切強度，尤其是剪切韌性。





Fan等合成了直徑約2μm的聚酰胺微球，這些微球展現出分形結構的結晶形貌，表面呈多孔狀并含有氨基（—NH2），他們采用一種直接氟化技術對聚酰胺微球進行表面改性，將其成功接枝到纖維表面，并在此基礎上進行第二次氟化，以在微球表面生成活性基團。這種方法使得雜環芳綸、表面多孔的微球和環氧樹脂之間形成共價鍵連接。經此處理的層壓板復合材料，其層間剪切強度增加了100.5%，沖擊韌性提高了13.5%。此外，通過仿真模擬結果表明結晶微球結構對于提升界面處的應力傳遞起到關鍵作用，是復合材料沖擊韌性增加的主要因素。





 2.抑制纖維皮層撕裂的改性研究



盡管芳綸纖維表面改性后可一定程度提升其 復合材料界面粘接性，但是這時纖維/樹脂界面發生了皮層從纖維本體的剝離破壞，即通過表面改性后，復合材料界面破壞模式發生了變化，由改性前的纖維與樹脂剝離破壞轉變?yōu)槔w維表面區域的皮芯層剝離破壞，這表明單純通過表面處理提高界面復合性能存在上限，此時皮層和芯層間較低的撕裂強度是限制芳綸這類纖維復合材料界面性能進一步提升的最大障礙。

Cheng等基于增強大分子鏈間相互作用的設計思想，在雜環芳綸大分子鏈間引入配位相互作用，通過增強纖維皮芯層結構間的連接力，來抑制雜環芳綸皮芯層的剝離，進一步提升雜環芳綸的復合材料界面性能。具體采用Cu2+與苯并咪唑C=N進行配位，形成配位交聯結構。含有多配位結構雜環芳綸（AF-2）呈現出更優異的耐溶劑性、 耐熱性和軸向力學性能，其成品絲玻璃化溫度Tg提升了15℃，軸向拉伸強度和壓縮強度分別提升了5.65%和47.1%。由于這種多配位結構的引入，其環氧復合材料界面剪切強度提升到46.7MPa，且其復合材料界面破壞時的皮芯層剝離現象得到有效遏制（圖6），由改性前局部少量的皮芯層剝離（圖6（a））轉變?yōu)闃O少區域細微的皮芯層剝離（圖6（b）），此時纖維/樹脂界面脫粘行為變得更為徹底 （圖6（c）），這表明纖維/樹脂的界面粘接性還需要得到提升。于是，再次利用直接氟化的方法對含有多配位結構的纖維進行表面改性處理，制備出表面/本體均改性的雜環芳綸，其界面剪切強度達到 了57.1MPa。



Lv等將甲基丙烯酸甲酯（MMA）和二乙烯基苯（DVB）通過溶劑浸泡方式擴散到雜環芳綸內部，加熱到200℃引發MMA和DVB聚合，得到支化交聯的聚合物分子鏈，從而將多個微纖及皮芯層“纏繞編織”起來，增強皮芯層間結合力。單絲拔出實驗結果表明，原始纖維從環氧樹脂中拔出時，出現了少量的皮-芯層撕裂和剝離；而內部含有PMMA/DVB分子鏈編織結構的纖維從樹脂中拔出則僅出現界面脫粘。



從上面的結果可知，雜環芳綸皮芯層在剪切作用下的撕裂強度較低，這主要是由于表皮層分子鏈高度取向，分子鏈間作用力較弱。為此，在纖維表皮層構筑一層低取向度的雜環芳綸“新皮層”，并調控“新皮層”中分子鏈的取向度。相比于舊皮層，這種通過涂覆獲得的新皮層低取向性賦予了其更強的抗撕裂性能，因此可以更為有效地抵抗施加在皮層的剪切應力破壞。復合材料界面破壞模式出現了顯著變化，由舊皮層的撕裂轉變?yōu)樾缕拥?ldquo;套筒式”脫離，顯示出明顯的皮層“抗撕裂”效果。之后，通過優化設計（直接氟化舊皮層和碳管衍生物納米復合增強新皮層），進一步提升了新/舊皮層之間的粘接性以及新皮層的力學性能，最終制備出具有更優異界面性能的新皮層雜環芳綸，其界面剪切強度最高提升到了59.65MPa。



3.雜環芳綸復合材料的應用



雜環芳綸作為一種輕質、高強高模和耐熱的新型材料，其復合材料目前已在航空航天、防彈防護等領域得到實際應用。在航空航天領域的應用包括：

（1）固體火箭發動機殼體。雜環芳綸與環氧樹脂復合后，能夠降低發動機的質量，提高發動機的性能質量比。

（2）雷達罩等透波設備。雜環芳綸具有高抗沖擊性和低介電常數，使其復合材料具有良好的透波性能 。



在防彈防護領域的應用包括：

（1）單兵防護。劉克杰等將雜環芳綸Ⅲ用于武警的軟質防彈衣，他們對比了芳綸Ⅱ（Twaron2000）和芳綸Ⅲ的防彈效果，發現芳綸Ⅲ在達到NIJ ⅢA標準的同時，其面密度比芳綸Ⅱ低了33.9%，說明雜環芳綸復合材料的防彈性能明顯優于芳綸Ⅱ纖維。

（2）坦克、裝甲車和方艙等裝甲防護。雜環芳綸復合材料能夠抵御核爆炸、化學生化武器和常規武器的攻擊。例如，應用于方艙的芳綸Ⅲ層壓板能夠抵御核爆炸帶來的壓力波和高溫?zé)彷椛?，同時防御化學、生化武器及常規子彈和彈片等 。



 4.結束語



雜環芳綸由于其表面惰性及皮-芯層異質結構，導致其與樹脂間界面復合性能較差，纖維/樹脂界面易脫粘導致其復合材料使用性能受到影響。這也是有機纖維比如芳綸Ⅱ、聚對苯撐苯并噁唑（PBO）等面臨的共性問題。因此，提升雜環芳綸等有機纖維樹脂基復合材料的復合性能，仍是材料科學領域的一大挑戰。

從結構上分析，雜環芳綸存在苯并咪唑環的活性位點，這為其表面改性提供了更多的可能。目前行業內主要通過纖維表面處理和界面共價接枝技 術增強芳綸與樹脂間的復合性能，但研究者發現這些方法存在著界面剪切強度（IFSS）的上限瓶頸。這主要是因?yàn)闈穹徑z制備的纖維始終存在皮-芯異質結構，且皮層具有高度的取向性，因此抗撕裂能力較弱。當界面粘接強度超過其皮層與內部芯層的撕裂強度時，界面破壞將轉變?yōu)槠拥乃毫眩藭rIFSS值實際反映的是皮層的撕裂強度。近年來，研究者們開始關注到皮層抗撕裂的問題，并初步通過纖維本體改性增強皮層與芯層間的結合力，抑制纖維皮層在復合材料剪切作用下剝離失效，進而提升復合性能。

為了進一步提升雜環芳綸界面粘接性能及深入理解有機纖維的復合性能，該領域未來的發展方 向有如下三方面：

（1）提高皮層的抗撕裂能力。皮層在剪切作用下容易破壞，影響復合材料的性能。為了增強皮層的抗撕裂能力，可以從纖維的生產和后期處理工藝入手，探索新的技術方法。例如，可以通過加強分子間的氫鍵和交聯，或者引入碳納米材料和調節納米填料的排列方式，來實現皮層和界面的增強。

（2）優化界面應力傳遞。界面應力傳遞的表征和調控是一項技術挑戰，其影響了復合材料的強 度和韌性。為了優化界面應力傳遞，可以通過精確設計界面結構，使其能夠有效地分散和傳遞應力， 從而提高復合材料的性能。這可能是未來制備高性能復合材料的重要指導原則。

（3）由于雜環芳綸等芳綸類纖維具有一定的吸濕性，在實際使用過程中，芳綸纖維/樹脂復合材料的界面性能也會受到濕熱環境的影響，目前這方面的研究還很少，溫度和濕度耦合因素對老化性能的影響機制也不清楚。因此，為了實現復合材料在特殊環境下的使用穩定性，未來亟需研究界面在濕熱 條件下的破壞機制及改善界面耐濕熱老化性能的新方法。
