復合材料氣瓶由于具有高強度、高質量密度、較好的抗腐蝕及疲勞等性能，被廣泛應用于呼吸器、CNG（壓縮天然氣）氣瓶、儲氫氣瓶以及航空航天等領域。復合材料氣瓶主要由內膽、纏繞層等組成，其中內膽主要用于儲存氣體且是纖維纏繞的骨架，纏繞層是氣瓶承載壓力的主要部件，通常承擔75%~95%的壓力荷載。



現行的氣瓶檢驗國家標準，如GB/T 24161-2009，GB/T 24162-2022，GB/T 42626-2023，ISO 11623:2023等，對氣瓶缺陷主要以宏觀檢查為主，查找內外表面缺陷，而纏繞層內部缺陷（如分層、脫黏、疲勞裂紋等）很難通過宏觀檢查發現。纏繞層內部缺陷的存在會嚴重影響氣瓶的承壓性能與安全性，現今，還缺少纏繞層內部缺陷檢測的國家標準。僅有T/CATSI 02012-2022，T/ZJASE 017-2022等團體標準采用紅外熱成像檢測方法、工業CT方法檢測纏繞層內部缺陷。



為此，廣東省特種設備檢測研究院等單位的科研人員在明確纏繞層內部缺陷對氣瓶性能影響的基礎上，對比分析了聲發射檢測方法、紅外熱成像檢測方法、工業CT方法等纏繞層內部缺陷檢測方法，提出了多方法結合的檢測方式。



1、纏繞層的內部缺陷類型與影響分析



1、纏繞層的內部缺陷類型



復合氣瓶在生產過程中可能存在微小空隙等問題，且在后續試驗或使用過程中，亦可能受瓶體內壓循環、內膽與纏繞層復合材料線膨脹系數的差異、彈性模量、延伸率差異以及外部沖擊等諸多因素的影響，纏繞層可能出現的內部缺陷類型有夾雜、空隙、基體開裂、纖維/基體脫黏、分層、纖維斷裂等。



2、內部缺陷的影響分析



纏繞層內部缺陷的存在會嚴重影響氣瓶的承壓性能，對其進行相關研究時，當前內部缺陷的制作手段主要有外部沖擊產生內部缺陷及預制內部缺陷。



研究表明，內部缺陷的存在可導致水壓爆破壓力下降9%~69%，疲勞失效次數下降72.9%，即氣瓶耐壓性能、耐疲勞性能顯著下降。因此，為了提高復合材料氣瓶的安全性，需要開展纏繞層內部缺陷的檢測方法研究。



2、內部缺陷的檢測方法



對于復合材料氣瓶纏繞層的內部缺陷，目視檢測、射線檢測、超聲檢測、滲透檢測、渦流檢測、微波檢測等無損檢測方法存在其適用范圍和局限性。



目視檢測適用于宏觀表面缺陷，精確度低，無法檢測到內部缺陷；射線檢測的影像重疊，使得缺陷評判困難；超聲檢測適用于勻質材料，不適用于非均勻的纏繞層；滲透檢測僅適用于表面缺陷；渦流檢測僅適用于導電材料的表面缺陷；微波檢測可檢出復合材料中的脫黏、分層、裂縫、孔隙等缺陷，但由于趨膚效應，不適用于檢測導電性能較好的復合材料（如碳纖維纏繞層）內部缺陷。



當前，針對復合材料氣瓶纏繞層的內部缺陷，主要的檢測方法有聲發射方法、紅外熱成像方法、工業CT方法等。



聲發射檢測方法

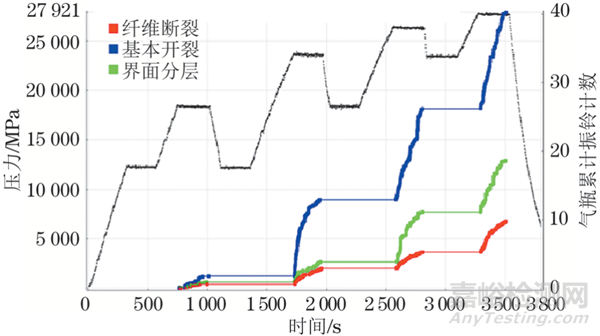

聲發射又稱應力波發射，是一種動態檢測方法。張璐瑩和李偉等根據不同缺陷類型的模態變化規律，研究氣瓶損傷聲發射動態表征，采用相關向量機算法實現了基體開裂、分層損傷、纖維斷裂等不同缺陷類型的準確識別，氣瓶聲發射信號模態分布曲線如圖1所示。

圖1 氣瓶聲發射信號模態分布曲線



LIAO和WANG等研究了70 MPa（承壓）4型儲氫氣瓶水壓試驗、水壓爆破試驗過程中不同缺陷的聲發射信號，采用k均值算法和小波包變換對聲發射信號進行聚類，出現了基體開裂、纖維/基體脫黏、纖維斷裂3種聚類，3種聚類信號的數量隨著壓力的增加而增加，表明損傷隨壓力的增加而累積和加重。

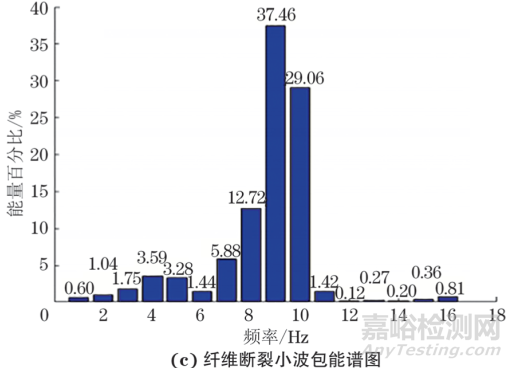

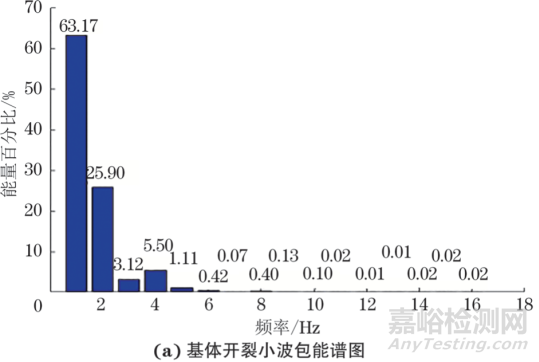

沈書乾對沖擊損傷后的碳纖維纏繞復合材料氣瓶進行聲發射監測，根據小波包能量譜識別出基體開裂、分層損傷、纖維斷裂等類型缺陷，氣瓶聲發射信號小波包能譜圖如圖2所示。







圖2 氣瓶聲發射信號小波包能譜圖



有研究表明，通過聲發射信號趨勢和累積可實現對復合材料氣瓶缺陷的定性分析，但很難實現定量分析。同時，聲發射檢測方法不能對缺陷位置進行定位。



綜上可知，聲發射檢測方法可實現基體開裂、纖維/基體脫黏、分層損傷、纖維斷裂等內部缺陷的定性分析，但很難實現定量分析，且不能定位缺陷位置。



紅外熱成像檢測方法



紅外熱成像檢測方法具有無接觸、檢測面積大、檢測快、安全性高等優點，其原理是溫度梯度的差異，故檢測時需要對被測對象施加熱激勵，施加過程中通過溫度場的變化來捕獲溫度梯度，通過缺陷處的結構不均性引起的溫度梯度差異來識別缺陷。



熱激勵方式主要有外部熱激勵和內部熱激勵兩種，熱激勵加熱的均勻性會影響紅外熱成像檢測效果。



外部熱源激勵主要采用閃光燈等，內部熱源激勵主要有溫水注排、蒸汽吹掃、加壓升溫等方式。閃光燈作為外部熱源激勵時，由于其圓柱型筒體、兩端弧面封頭與光源的空間距離不同，靠近光源的母線易形成局部亮斑，存在明顯的加熱不均勻現象，檢測效果一般，且僅對近表面缺陷有一定的檢出效果。



溫水注排作為內部熱源激勵時，加熱均勻，不會出現局部亮斑，可以清晰發現缺陷，檢測效果良好。蒸汽吹掃作為內部熱源激勵時（T/CATSI 02012-2022標準采用該方式），加熱較為均勻，缺陷明顯，檢測效果良好。然而，氣瓶溫度變化受蒸汽槍通氣方向影響，氣瓶?jī)?nèi)部會產生不同的氣體回旋區域，進而影響氣瓶受熱的均勻性。



各標準中關于復合材料氣瓶的工作溫度、干燥溫度的要求如表1所示，對于蒸汽溫度高于國家標準規定的復合材料氣瓶的工作溫度、干燥溫度時，應注意防止溫度過高影響氣瓶的承壓性能。加壓升溫作為內部熱源激勵時，加熱最均勻，檢測效果良好。但加壓升溫過程是帶壓檢測，可與氣密性試驗相結合，對安全性提出了要求。



表1 各標準中關于復合材料氣瓶工作溫度、干燥溫度的要求

標準	對象	工作溫度	干燥溫度
GB/T 24161-2009	碳纖維全纏繞鋁合金內膽復合氣瓶	-40~60 ℃	≤65 ℃
GB/T 24162-2022	金屬內膽纖維環纏繞氣瓶	-40~65 ℃	≤65 ℃
GB/T 42626-2023	纖維全纏繞氣瓶	-40~85 ℃	≤ 70 ℃



在缺陷檢測方面，薛彬和張宏鵬等通過仿真模擬研究得出以下結論：分層缺陷的面積越大、深度越淺、厚度越大，紅外熱成像檢測更容易檢出，對熱激勵的強度要求也越低。



張宏鵬和彭澤軍等開展了復合材料氣瓶紅外檢測試驗，清晰地發現了分層缺陷。

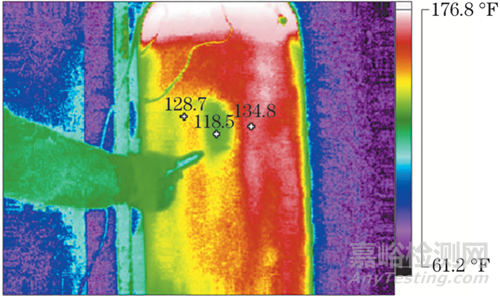

劉彪和盧軍等通過試驗發現纏繞層的分層、脫膠缺陷在紅外熱像圖中均顯示為低溫區，脫膠區域的紅外熱成像結果如圖3所示，原因是分層、脫膠缺陷處的空氣導熱系數（0.022 W·m-1·K-1）遠小于纏繞層的空氣導熱系數（12 W·m-1·K-1），阻礙了熱量的向外傳遞。



圖3 脫膠區域的紅外熱成像結果



孔松濤等利用人工神經網絡實現纏繞層缺陷的定位以及缺陷深度、面積的定量檢測，缺陷深度、面積識別的最大誤差分別約為7%和10%。



何少鵬開展了碳纖維復合材料孔缺陷體積的紅外熱成像定量檢測研究，得到的缺陷體積測量誤差為3.6%~83.2%。



T/CATSI 02012-2022中指出：紅外熱成像檢測方法適用于物體的分層、脫黏、蜂窩結構積水、蒙皮銹蝕等類型缺陷的檢測，能用于缺陷形狀、大小、深度、涂覆層厚度的測量。



綜上所述，紅外熱成像檢測方法可實現分層、脫黏、蜂窩結構積水、蒙皮銹蝕等缺陷的定性與定量檢測，但在定性檢測中通過紅外熱像圖無法分辨出缺陷類型；定量檢測的準確性有待提升，缺陷大小、深度等的測量需要建立缺陷數據與溫度梯度之間的非線性定量關系，非線性定量關系的準確性取決于數據樣本量。



工業CT方法



工業CT方法在復合材料檢測領域應用廣泛，包括探測內部結構、評估制造過程、獲取損傷失效演變等應用。



在復合材料氣瓶檢測方面，雷閩等采用工業CT方法觀察氣瓶變形與內壓的關系。朱延霆等開展了碳纖維復合材料氣瓶的CT檢測試驗，結果表明該方法對夾雜、空隙、分層等纏繞層內部缺陷的檢出效果好，可通過灰度值分辨缺陷類型。SHI等搭建了裝載氣瓶的工業CT檢測裝置，檢出了最小尺寸為0.2 mm的分層缺陷。

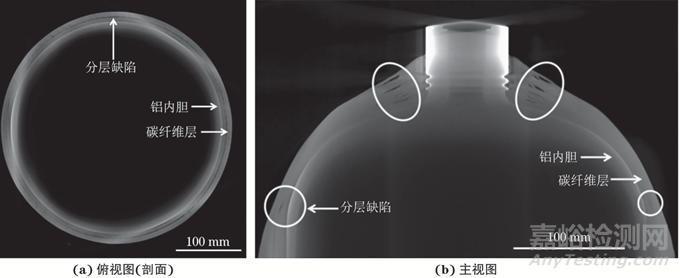

T/ZJASE 017-2022中指出該方法適用于纏繞層分層、夾雜等缺陷檢測，可進行缺陷定性、定量檢測。纏繞層分層缺陷的工業CT灰度圖如圖4所示。



圖4 纏繞層分層缺陷的工業CT灰度圖



綜上所述，工業CT方法可實現夾雜、空隙、分層等內部缺陷的定性、定量檢測，檢測精度高，但檢測成本高，耗時長，對檢測人員的專業性與檢測環境的安全性亦有要求。



3、檢測方法之間的對比分析



在檢出效果上，工業CT方法最優，其次是紅外熱成像檢測方法，聲發射檢測方法只能對內部缺陷進行定性分析且無法定位缺陷位置，仍需要其他檢測方法復檢。



聲發射、紅外、CT三種方法的對比分析結果如表2所示，可見三種檢測方法都存在局限性。所以結合氣瓶定期檢驗過程，考慮檢測成本與時間，采用多方法結合的檢測方式更為合理。多方法結合的檢測方式可以互補地獲取缺陷信息，提供更準確的缺陷定位與評估結果。



表2 聲發射、紅外、CT三種方法的對比分析結果

方法	分析類型	精確性	檢測成本	檢測時間
聲發射	定性	低	較高	短
	局限性：不能定位缺陷位置，仍需要其他檢測方法復檢。
紅外熱成像	定性、定量	一般	低	短
	局限性：不能分辨缺陷類型，定量檢測的準確性取決于缺陷數據樣本量。
工業CT	定性、定量	高	高	長
	局限性：成本高、耗時長，對人員專業性、安全性提出了要求。

LAINÉ和MUNZKE等采用聲發射檢測方法與光學檢測方法相結合的方式，監測4型儲氫氣瓶的水壓爆破試驗與疲勞試驗過程，結果表明通過應變信號、聲發射信號可以準確地識別出缺陷及其位置。

TAPEINOS等基于聲發射檢測方法、數字圖像相關法、光纖布拉格光柵法相結合的方式，研究了不同環境條件下4型多球形氣瓶的力學性能與失效行為。



針對碳纖維纏繞層內部缺陷，采用紅外熱成像檢測方法與工業CT方法相結合的檢測方式，更有利于節約檢測時間與提高檢測效率。在氣瓶干燥階段可先采用紅外熱成像檢測方法，確定是否存在內部缺陷及缺陷位置，初步分析缺陷形狀、大小、深度。對確定位置的內部缺陷則可采用工業CT方法進行分析，從而獲得更精確的缺陷信息。



結論



分析了復合材料氣瓶的內部缺陷及其影響，對比了三種內部缺陷的檢測方法，得出以下結論：



1、纏繞層可能出現的內部缺陷類型有夾雜、空隙、基體開裂、纖維/基體脫黏、分層、纖維斷裂等。內部缺陷的存在可導致氣瓶耐壓性能、耐疲勞性能的顯著下降。當前研究尚未建立復合材料氣瓶性能與纏繞層內部缺陷的定量關系，建議進一步開展纏繞層內部缺陷對氣瓶性能影響機理的研究。



2、聲發射檢測方法可實現內部缺陷的定性分析，但很難實現定量分析且不能定位缺陷位置。紅外熱成像檢測方法可實現內部缺陷的定性與定量檢測，但無法分辨缺陷類型，定量檢測的準確性取決于缺陷數據的樣本量。工業CT方法可實現內部缺陷的定性、定量檢測，檢測精度高，但檢測成本高，耗時長，對人員的專業性、安全性均有一定要求。



3、

在檢出效果上，工業CT方法最優，其次是紅外熱成像檢測方法。結合氣瓶定期檢驗過程，考慮檢測成本與時間，可采用紅外熱成像檢測方法與工業CT方法相結合的檢測方式。該結論可為復合材料氣瓶纏繞層的無損檢測方案制定提供一定參考。



作者：胡昆1，夏莉1，張松松2，張耕1,3，楊剛1，譚粵1，李蔚1



工作單位：1. 廣東省特種設備檢測研究院



2. 中國特種設備檢測研究院



3. 華南理工大學 機械與汽車工程學院



第一作者簡介：胡昆，博士，主要從事承壓類特種設備檢驗與研究工作。



來源：《無損檢測》2024年8期
