針織物由于其易變形的線圈結構，在開發具有大恢復變形的形狀記憶聚合物復合材料方面具有潛力。本文制備了針織物增強形狀記憶環氧聚合物復合材料 (shape memory epoxy polymer composites；SMPC)，并研究了線圈密度、方向和彎曲半徑對 SMPC 形狀記憶性能的影響。結果表明，SMPC 在 5 mm U 型彎曲半徑下的形狀固定率和形狀恢復率均在98％以上。SMPC 的形狀恢復力可達 5.9 N。還表征了SMP的熱力學性質以獲得力學參數，并編寫了形狀記憶環氧聚合物 (shape memory epoxy polymer；SMEP) 的用戶自定義材料子程序 ( user-defined material subroutine；UMAT)?；谡硰椥岳碚摵投喑叨葞缀谓Y(jié)構，建立了針織物增強 SMPC 的宏觀均質熱力學模型和微觀熱力學模型，研究了形狀記憶過程中宏觀應力分布和微觀變形演化。結果表明，SMPC 在彎曲變形過程中中性面位置偏內，針織物的獨特各向異性線圈結構決定了 SMPC 的形狀記憶行為。最后，通過微 CT 成像進一步揭示了針織物增強 SMPC 在形狀記憶過程中的線圈變形機制。本研究將為智能復合材料的變形結構設計和變形預測提供重要的理論和技術支持。

一、引言

形狀記憶聚合物 (Shape memory polymers；SMP) 作為一種智能材料，能夠在外部刺激下在初始形狀和臨時形狀之間自由轉變。然而，由于其較差的形狀記憶性能和機械性能，SMP 通常需要與納米材料、短纖維或連續纖維等增強材料復合，以開發高性能和多功能的SMPC。連續纖維增強 SMPC 具有輕質、可恢復變形和優異的機械性能等優點，在航空航天等領域得到廣泛應用。目前，連續纖維增強 SMPC 的發展主要集中在提高形狀恢復力和可恢復變形能力。然而，纖維的微觀屈曲行為和界面強度等問題限制了其進一步發展。

近日，國際知名期刊《Composites Science and Technology》發表了一篇由武漢紡織大學、香港理工大學、哈爾濱工業大學的研究團隊完成的有關編織布增強聚合物復合材料的彎曲形狀記憶性能和多尺度粘彈性行為的研究成果。該研究制備了緯編布增強SMPC，并系統地研究了編織密度、彎曲半徑和編織方向?qū)?SMPC 形狀記憶性能的影響。還建立了 SMPC 的多尺度有限元模型，并利用微 CT 技術分析了 SMPC 中編織環的微觀變形機制。論文標題為“Bending shape memory properties and multi-scale viscoelastic behaviors of knitted-fabric reinforced polymer composites”。

二、研究內容及方法

1.材料和方法

實驗使用了環氧樹脂、苯胺、對苯二胺、環氧基液體丁腈橡膠以及E-玻璃紗線等原材料。使用平板針織機制備具有不同縱向（0°）和橫向（90°）密度的羅紋針織物，并將其浸入環氧樹脂溶液中，采用真空輔助樹脂傳遞成型工藝制備SMEP樣品和緯編針織布增強SMPC 樣品。

關于樣品的表征方法，包括使用動態力學分析儀和差示掃描量熱儀測定樣品的動態力學性能和玻璃化轉變溫度 (Tg)的熱性能表征。通過 U 形彎曲實驗，研究樣品的形狀固定率和形狀回復率的形狀記憶行為測試。使用萬能試驗機測量樣品在形狀記憶過程中的形狀回復力的形狀回復力測試。以及使用 X 射線計算機斷層掃描系統 (micro-CT) 觀察樣品在形狀記憶過程中的微觀結構變形的微 CT 分析。

圖1. (a)試件受U型彎曲載荷作用時形狀記憶循環示意圖。(b)試件回復力表征方法示意圖。

2.有限元分析建模

該研究建立了多尺度模型，包括紗線代表性體積單元 (RVE) 模型、緯編針織布線圈單元模型和 SMPC 全尺寸模型。此外，該文章還提到了在模擬過程中考慮的周期性邊界條件，以及假設纖維束在形狀記憶過程中沒有變形，且纖維束被假設為圓形。

其次，采用了11參數廣義Maxwell模型來描述SMEP的粘彈性本構方程，并基于 Williams-Landel-Ferry (WLF) 方程來描述SMEP的時間-溫度等效效應。并編寫了 SMEP 的UMAT，用于模擬SMEP的粘彈性行為，并通過有限元軟件進行實現。建立了宏觀均勻熱力學模型和微觀熱力學模型，分別用于模擬 SMPC 在形狀記憶過程中的宏觀應力分布和微觀變形演化。

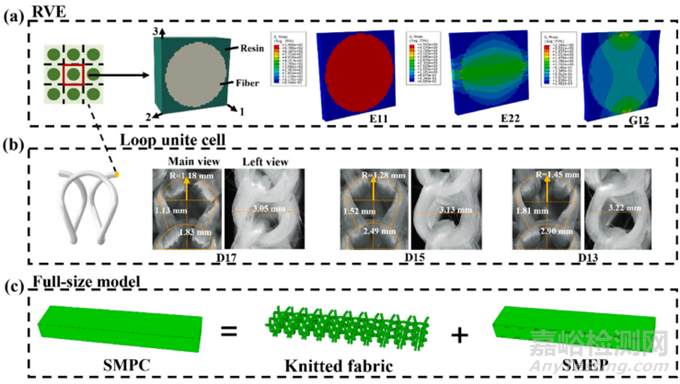

圖 2. 針織物增強形狀記憶環氧復合材料的多尺度模型。（a）紗線的 RVE 模型。（b）針織線圈單元模型和不同針織密度的針織物的線圈單元尺寸。D17 表示每 5 厘米 17 個線圈的針織密度。（c）SMPC 的全尺寸模型并分解到中觀層面。

3.結果和討論

該文章展示了實驗和有限元模擬結果，并對SMEP 和緯編針織布增強SMPC的形狀記憶性能進行了分析。結果表明，SMEP 和 SMPC 樣品都具有良好的形狀固定率和形狀回復率。緯編密度較小和彎曲半徑較大的 SMPC 樣品具有更高的形狀回復率。0° 方向的 SMPC 樣品的最終回復時間短于 90° 方向的樣品，但 0° 方向的 SMPC 樣品的回復力小于 90° 方向的樣品。

圖片圖 3. SMEP 和 SMPC 的宏觀有限元模擬結果。SMEP-R10（a）和 SMPC-D15-R10（b）的形狀恢復率與時間曲線。（c）加熱加載后彎曲狀態下的應力分布。

有限元模擬結果表明，緯編針織布的增強作用導致 SMPC 在彎曲變形過程中的中性面位置偏移。緯編針織布獨特的各向異性線圈結構決定了 SMPC 的形狀記憶行為。微觀 CT 分析結果表明，在彎曲加載過程中，SMPC 中緯編針織布的線圈在樣品外側被拉伸變長，而在內側被壓縮變短。

圖 4. SMPC 的微 CT 分析。SMPC-D15 (90?)-R10 的微 CT 圖像的三個視圖，分別為 (a) 永久形狀和 (b) 臨時形狀。(c) 微 CT 和 FEA 模型的比較圖像。(d) 針織物和代表性線圈的微 CT 圖像和 FEA 圖像。

三、小結

該研究結果表明，SMPC 具有良好的形狀記憶性能，編織密度、編織方向和彎曲半徑對其形狀固定率和形狀恢復率有顯著影響。此外，有限元模型可以有效地模擬 SMPC 的宏觀和介觀形狀記憶行為，并揭示了編織環的變形機制。

原始文獻：

Huang, Y., Ren, H., Liu, Y., Xu, W., & Zhao, W. (2024). Bending shape memory properties and multi-scale viscoelastic behaviors of knitted-fabric reinforced polymer composites. Composites Science and Technology, 256, 110747.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2024.110747
