無損評估 (Non-destructive evaluation；NDE) 技術是復合材料中空隙檢測各種應用中不可或缺的一部分。紅外熱成像 (Infrared thermography；IRT) 是一種流行的 NDE 技術，它利用逆向傳熱原理通過分析溫度分布來推斷缺陷特性。本研究使用有限元分析 (FEA) 在有缺陷（硬幣形缺陷）的復合材料中進行模擬，通過該模擬對傳熱通量進行建模。總共執行了 2100 次具有各種缺陷位置和尺寸（深度、尺寸和厚度）的模擬，并提取了相應的表面溫度與時間和距離的關系圖。FEA 輸出為開發可解釋的人工智能 (explainable artificial intelligence；XAI) 模型以估計缺陷特性提供了充足的輸入數據。開發了基于決策樹的可解釋機器學習 (machine Learning；ML) 模型，該模型具有基于派生特征的透明決策路徑，用于預測缺陷的深度、大小和厚度。ML 模型的結果表明，在所有三個缺陷特征上都具有極高的準確度（R2 = 0.92 至 0.99）。所提供的工作流程為包括健康監測在內的一系列領域設定了基準。

一、引言

復合材料因其優異的力學性能、輕質特性和多功能性，在航空航天等領域得到廣泛應用。然而，制造過程中產生的缺陷會顯著降低其力學性能，因此需要有效的NDE技術來識別和排除缺陷。IRT 是一種常見的 NDE 技術，通過分析溫度分布來推斷缺陷特征。然而，IRT 的逆問題缺乏唯一性，導致解的不唯一?，F(xiàn)有研究主要集中在預測缺陷的深度或尺寸，缺乏對缺陷厚度和三維定位的全面分析。

近日，國際知名期刊《Composites Science and Technology》發表了一篇由美國德克薩斯 A&M 大學航空航天工程系的研究團隊完成的有關基于可解釋人工智能的復合材料缺陷表征預測的研究成果。該研究通過引入 XAI 模型，提高了缺陷預測的精度和可解釋性，為復合材料健康監測提供了新的思路和方法。論文標題為“Explainable artificial intelligence prediction of defect characterization in composite materials”。

二、研究內容及方法

1.用于XAI算法訓練的IRT合成數據生成

研究使用 ABAQUS 軟件模擬了不同尺寸、深度和厚度的缺陷對復合材料溫度分布的影響。模擬過程中，考慮了復合材料的材料屬性、邊界條件和初始溫度等參數。生成的紅外熱成像數據包括溫度隨時間和距離變化的曲線，這些數據用于特征工程和機器學習模型的訓練，以實現缺陷的準確預測。

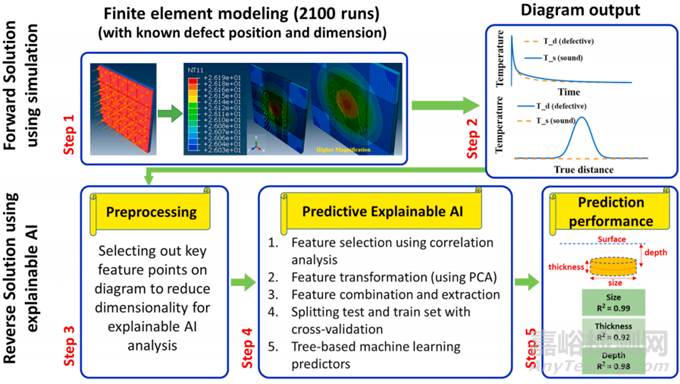

圖 1. 可解釋的人工智能方法檢測復合材料缺陷位置和尺寸的工作流程。

2.機器學習在缺陷檢測中的實現

特征工程是構建機器學習（ML）任務特征矩陣的一個關鍵步驟。文中評估了四種不同的方法：直接使用原始特征、基于相關性分析的特征選擇、基于主成分分析的特征降維，以及通過數學變換和特征組合創建新的衍生特征。這些方法為后續機器學習模型的訓練提供了豐富的特征數據，并通過XAI技術提高了模型的透明度和可解釋性。

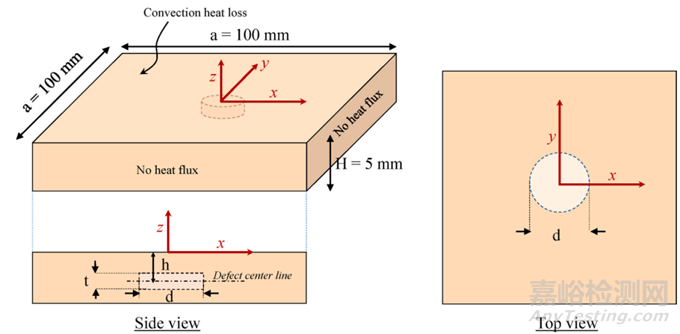

圖 2. 復合材料的三維視圖和側視圖，其中存在空隙缺陷。復合材料內部封裝了一個硬幣形缺陷。缺陷屬性包括：d，表示缺陷直徑或尺寸（范圍從 10 到 30 毫米）；h，表示從復合材料頂面到缺陷中心測量的缺陷深度（范圍從 1.5 到 2 毫米）；t，表示缺陷厚度（范圍從 1.2 到 1.9 毫米）。

決策樹是一種監督學習算法，它通過一系列的問題將數據分類或回歸到其相應的類別或值。決策樹的優勢有易于可視化、可解釋性強等。為了克服單個決策樹容易過擬合的問題，文章采用了集成學習方法，這些方法通過構建多個決策樹并進行集成，可以提高模型的泛化能力和預測精度。還討論了k折交叉驗證 (k-fold CV) 和集成學習方法在緩解過擬合方面的區別，并解釋了XGBoost算法的原理和優勢。

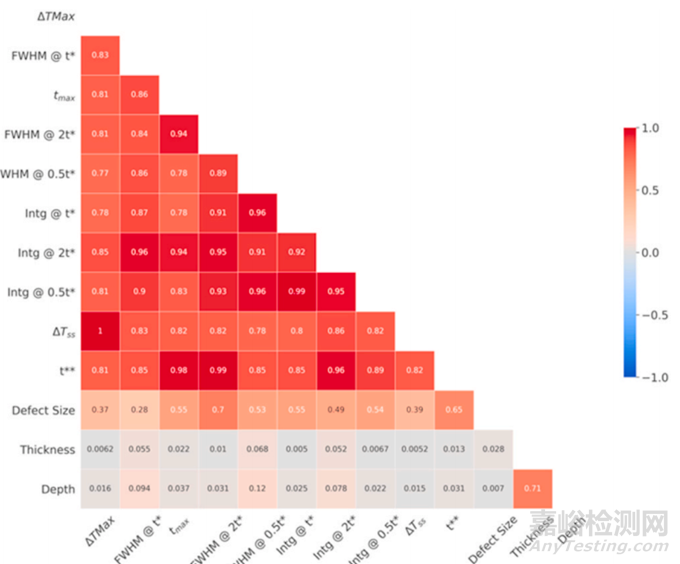

圖 3. 數據集的 Pearson 相關性分析熱圖。

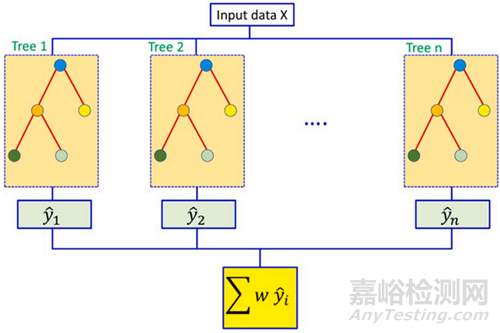

圖 4. Boosting 集成建模示意圖。

3.結果和討論

文章描述了如何使用有限元分析軟件 ABAQUS 生成用于訓練可解釋人工智能模型的合成數據。介紹了模擬的復合材料板尺寸、初始溫度和施加的表面熱通量，以模擬紅外熱成像測試。還說明了有限元模型中設置的邊界條件，包括上下表面的對流邊界條件和其余四個表面的無通量和無對流邊界條件。通過這些模擬，能夠生成大量數據，用于訓練和驗證XAI模型，以預測復合材料中的缺陷特性。

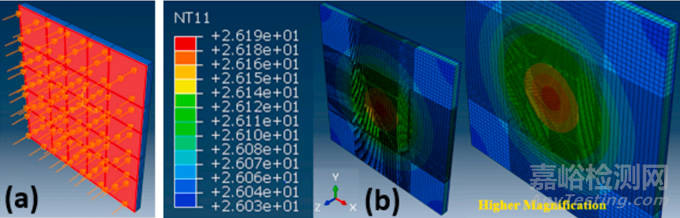

圖 5. (a) 受表面熱流影響的復合板的有限元數值模擬。 (b) 呈現了一種常見的三維視角，展示了具有中心硬幣形缺陷的復合材料的溫度分布 。

該研究通過FEA模擬了具有已知缺陷特征（深度、大小和厚度）的復合材料的IRT響應。討論了特征選擇的重要性，并通過皮爾遜相關分析來評估不同特征之間的相關性，以去除冗余特征。此外，還介紹了使用主成分分析進行特征轉換的方法，以及如何通過數學變換創建衍生特征，以揭示數據中潛在的模式并提高模型的預測能力。

研究使用了基于決策樹的 XGBoost 回歸模型來預測缺陷的尺寸、厚度和深度。將數據集分為訓練集和測試集，并使用 XGBoost 回歸模型進行訓練和測試。結果表明，XGBoost 回歸模型在預測缺陷尺寸和深度方面表現出色，R2 值分別達到 0.99 和 0.98，但在預測缺陷厚度方面表現略差。此外，使用 XGBoost 模型的特征重要性分析來解釋模型的決策過程，揭示了哪些特征對預測結果影響最大。

三、 小結

該研究成功開發了基于 XAI 的復合材料缺陷預測模型，實現了對缺陷三維特征的準確預測，并通過 XAI 提高了模型的可解釋性。該研究為復合材料健康監測提供了新的技術手段，具有廣泛的應用前景。

原始文獻：

Daghigh, V., Bakhtiari Ramezani, S., Daghigh, H., & Lacy, T. E. Jr. (2024). Explainable artificial intelligence prediction of defect characterization in composite materials. Composites Science and Technology, 256, 110759.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2024.110759
