1、前言

隨著電路速度的增加，信號完整性在電子設計中變得更加重要。更快的數據速率和更短的上升/下降時間使信號完整性更具挑戰性。信號的失真和降級會對電磁兼容性產生不利影響。隨著信號完整性降低，電路輻射和電路抗擾性都可能會增加。

2、如何導致EMI

有關信號完整性（SI）的論文經常提到信號完整性會導致電磁干擾（EMI），但論文里很少提到原因。

使用EMI 分析軟件，可以很容易地看到SI和EMI之間的聯系。下面提供了一個具體的例子，說明如何改變一個信號特性從而影響電纜輻射，這是許多系統的關鍵EMC特性。

3、信號完整性不是EMC

在我們進入示例之前，重要的是要對信號完整性（SI）和電磁兼容性（EMC）做出區分。SI和EMC是兩個完全不同的學科，SI和EMC之間存在重疊的相互作用，但每個都有自己的特色。

4、SI和EMC的差異

SI關注數字電路的模擬特性，EMC關注的是確保電路操作不會產生過多的干擾，并且電路不易受到干擾。

SI基本上是一個時域范圍，而EMC主要是頻域范圍。

5、SI影響EMC

信號完整性差會從電路走線和信號線產生更大的輻射。以下示例說明了SI影響EMC的一種方式。這個示例對比了兩個平衡差分LVDS信號產生的電纜輻射。首先，LVDS信號的偏移為零，然后將它的偏移改為200ps。

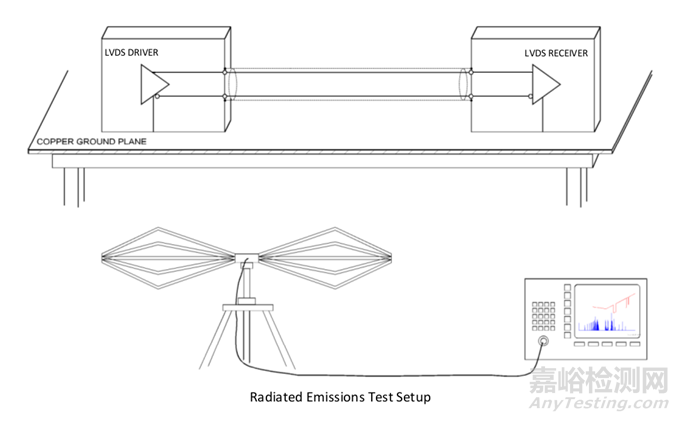

該示例使用標準輻射發射測試設備，測試10MHz至2GHz內LVDS發射的輻射。

下圖顯示了信號偏移對該電路輻射發射的影響。電纜輻射由紅褐色線表示，藍綠色線是標準限值。

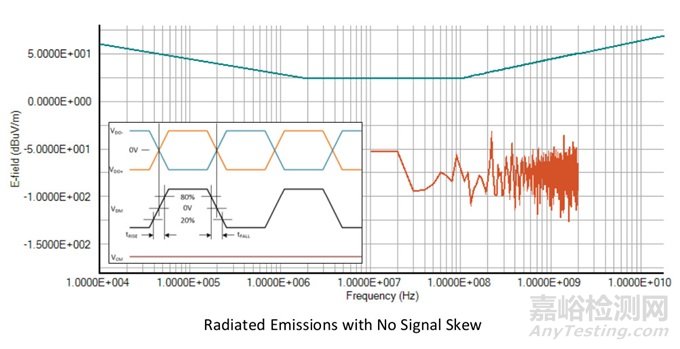

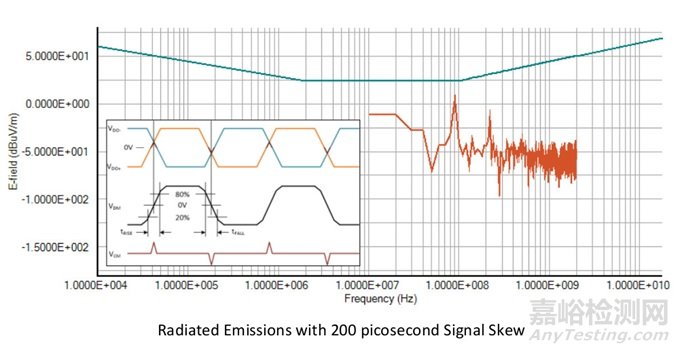

首先，針對電路沒有信號偏移的情況測量輻射發射，此時正負驅動器輸出同時轉換，上升和下降時間完全匹配。然后，當電路僅有200皮秒的信號偏移時，測量輻射發射，偏斜引入了大約70 mV的共模電壓，每次電路改變狀態時都會非常短暫地發出脈沖。

雖然兩項分析均顯示輻射發射低于限值，但請注意信號偏移會導致電纜輻射在90 MHz時跳躍55 dB。當存在來自系統中其他電路的共模噪聲的累加效應時，輻射發射可能容易超過限值，導致EMI測試失敗。

6、小結

信號偏移會對電纜輻射產生巨大影響，因為它會在信號線上產生共模電壓。信號偏移只是信號完整性的一部分，其他SI屬性（例如阻抗不匹配，串擾，回波損耗和傳播延遲）也會影響EMC。

雖然SI與EMC不同，但SI會影響EMC。當然，EMC也會影響SI，比如EMC中常用的濾波手段，對SI影響是很大的，所以我們需要在SI和EMC中取一個平衡，在確保產品SI沒問題的情況下，將EMC做好。
