射頻識別技術（Radio Frequency Identification，簡稱 RFID）在供應鏈商品監控領域發揮著重要作用。在先前的研究中，已有學者證實了將 RFID 標簽應用于碳纖維增強聚合物（Carbon Fiber-Reinforced Polymer，簡稱 CFRP）組件的可行性。

本項研究旨在評估 RFID 標簽嵌入 CFRP 層壓板內部對其準靜態強度及失效模式的影響。研究團隊采用有限元建模技術，設計了一款內置 RFID 標簽的試樣，該試樣能夠模擬實際大型層壓板在拉伸狀態下的應力分布。通過進行拉伸試驗直至試樣發生破壞，以及在不同載荷水平下中止試驗，利用 C 掃描技術對試樣進行了細致檢查。此外，聲發射（Acoustic Emission，簡稱 AE）和數字圖像相關（Digital Image Correlation，簡稱 DIC）技術也被用作無損監測手段，以捕捉試樣的內部損傷情況。

研究中還選取了部分中斷試驗的試樣，通過提取顯微切片來直觀展示層壓板內的損傷發展過程。通過這一系列的破壞性和非破壞性表征，研究者能夠準確量化嵌入 RFID 標簽對 CFRP 層壓板強度的降低以及對失效模式的影響。

一、引言

隨著工業生產數據和信息量的增加，工業4.0 時代到來，無線連接技術成為提升工業應用效率的關鍵。RFID 技術因其獨特的識別和追蹤功能，在供應鏈、物流、醫療、汽車和航空航天等領域得到廣泛應用。RFID 標簽通常應用于 CFRP 復合材料組件的追蹤和監控，但嵌入標簽會對復合材料的強度和失效模式產生影響?，F(xiàn)有研究主要集中在標簽的信號衰減和讀取距離，而對強度下降和失效機制的研究較少。

近日，國際知名期刊《Composites Science and Technology》發表了一篇由意大利帕爾馬大學、代爾夫特理工大學完成的有關評估嵌入式 RFID 標簽對復合材料層壓板強度的影響的研究成果。該研究旨在評估嵌入式 RFID 標簽對 CFRP 復合材料層壓板強度和失效模式的影響，為 CFRP 復合材料組件的設計和應用提供參考。論文標題為 “Assessment of the effect of embedded RFID tag on a composite laminate strength”。

二、研究?jī)?nèi)容及方法

研究通過有限元分析（FEA）模擬了不同尺寸的樣品，以確定最小的樣品尺寸，使得其在工程角度上能夠產生與較大尺寸樣品相同的穩定應力分布，發現基線尺寸（L = 250 mm，W = 50 mm）已經足夠大，能夠保證與更大尺寸的樣品相同的應力分布。因此，最終選擇基線尺寸進行樣品制造。

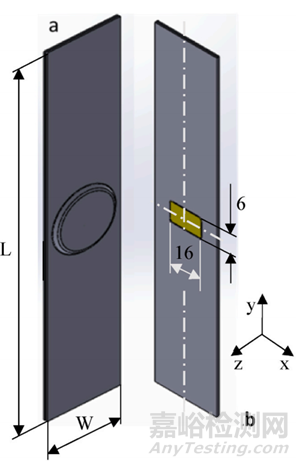

圖 1. 拉伸試驗樣品：a) 背面；b) 正面。載荷施加于 y 方向。

樣品在自動壓力機中進行固化，然后在測試機上以 1 mm/min 的速度進行拉伸測試。測試分為兩種類型：一種是測試到樣品破壞，重復五次；另一種是在預定的載荷水平下中斷測試，重復三次，以便進行 C 掃描和微觀分析。

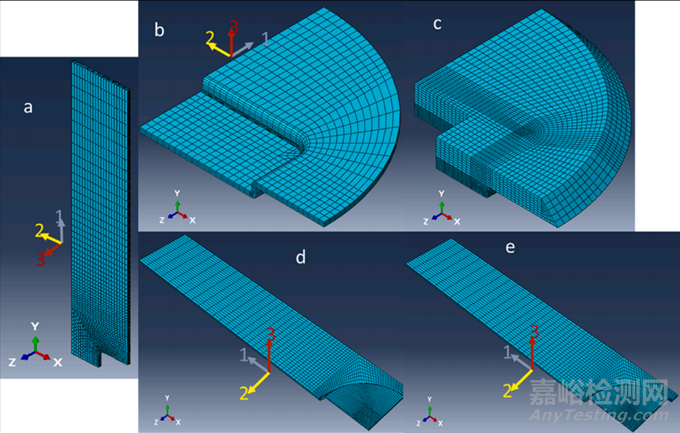

圖 2. Abaqus 中模型的網格部分：a) 前 CFRP 層；b) 凱夫拉纖維；c) Rohacell；d-e) 后 CFRP 層。

DIC系統包括兩個用于圖像采集的前置相機、一個用于圖像采集的側置相機和 VIC Gauge 采集系統。通過在樣品正面噴涂散斑圖案，可以精確測量樣品在拉伸測試過程中的變形情況。C掃描通過超聲波檢測樣品內部損傷，尤其是在斷點測試中用于觀察分層損傷的演變。光學顯微鏡（OM）用于獲取樣品的微觀圖像，以便描述樣品內部的損傷情況。

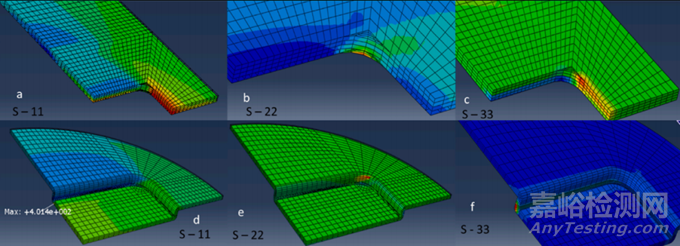

圖 3. 應力拉伸試驗?zāi)M a) CFRP 中的 S11、b) S22、c) S33，d) Kevlar 插入件中的 S11、e) S22、f) S33。

聲發射（AE）設備用于實時監測材料損傷過程中發出的聲發射信號,通過分析材料內部損傷產生的聲波信號，識別損傷類型，如基體開裂、纖維/基體脫粘、纖維斷裂、分層和脫粘等。實驗中使用了并行坐標圖和人工神經網絡-自組織映射算法對聲發射信號進行分析，將信號分為四個不同的集群，分別對應不同的損傷類型。

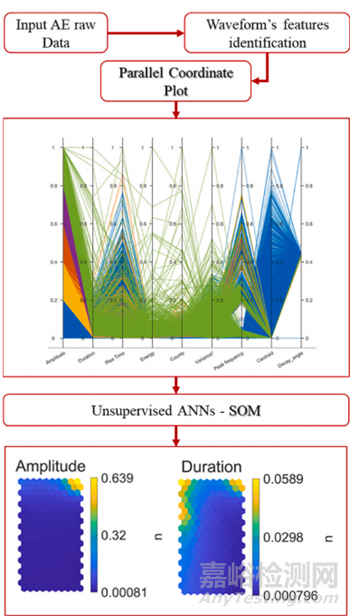

圖 4. AE 數據分析程序（ANN = 人工神經網絡；SOM = 自組織映射）。

通過單獨樣品進行直至破壞的拉伸測試所得到的力-位移曲線，這些曲線顯示了所有樣品在彈性區域內的相似行為，以及在超過40千牛的力時開始出現的力的部分下降，這可能表明了分層現象的開始。結果表明，嵌入RFID標簽的CFRP層壓板在準靜態拉伸試驗中的強度約為未嵌入標簽的CFRP層壓板強度的一半。

數字圖像相關性（DIC）技術分析了樣品在拉伸測試過程中的變形場，結果表明，在加載初期，碳纖維和凱夫拉爾插件的界面處就出現了局部的應變集中現象。隨著載荷的增加，碳纖維/凱夫拉爾界面出現橫向開裂和脫粘，隨后，載荷完全轉移到凱夫拉爾插件兩側的碳纖維上。在試驗的最后階段，可以看到明顯的纖維斷裂現象。

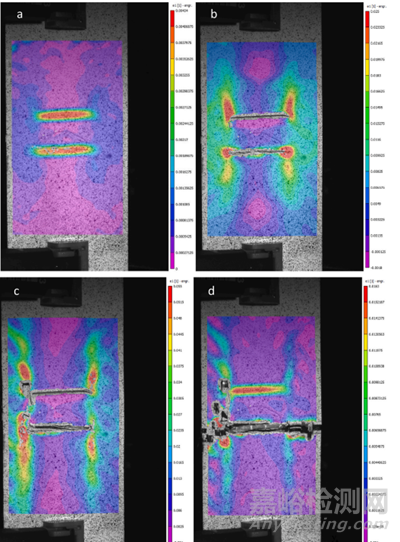

圖 5. 力水平下的 DIC 縱向應變場 (εyy)：a) 15 kN，b) 36 kN，c) 58 kN，d) 失效后。

C掃描技術研究了試樣在拉伸過程中的損傷演化模式，結果表明，脫粘區域在試驗初期主要局限于試樣中央的凸起區域，隨著載荷的增加，脫粘區域逐漸擴大，并最終擴展到凸起區域以外的區域。

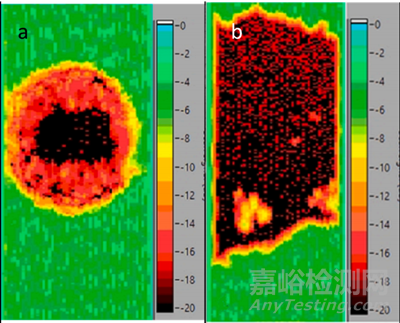

圖 6. C 掃描輪廓圖：a) 測試開始時；b) 故障后?？潭缺硎境暡ǖ乃p。

研究通過光學顯微鏡觀察了試樣的縱向和橫向截面，進一步證實了C掃描的結果，即脫粘主要發生在碳纖維/凱夫拉爾界面以及碳纖維層之間。通過聲發射（AE）分析，并根據振幅范圍將信號分為四個不同的簇，分別對應基體開裂、纖維/基體界面脫粘、脫粘和纖維斷裂。結果表明，四種失效機制在加載過程中同時發生，并且損傷主要在載荷達到最大載荷的50%后開始發展。

研究將整個測試過程劃分為幾個階段，每個階段增加一定的載荷，直到樣品最終破壞。使用C-scan技術觀察并記錄了樣品內部的分層情況，發現分層隨著載荷的增加而逐漸擴展，尤其是在接近破壞前，分層迅速發展并超出了初始的凸起區域。不同載荷水平下對樣品進行C-scan成像，這些圖像揭示了RFID標簽嵌入對CFRP層壓板造成的損傷及其在不同載荷下的變化情況。

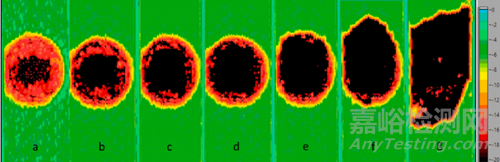

圖 7. C 掃描給出的力水平圖片：a)0 kN，b)11 kN，c)22 kN，d)33 kN，e)44 kN，f)50 kN，g)破壞載荷后。標尺表示超聲波的衰減。

三、小結

該研究結果表明，嵌入式 RFID 標簽會顯著降低 CFRP 復合材料層壓板的強度，并引發多種損傷機制，包括基體開裂、纖維/基體界面脫粘、脫粘和纖維斷裂。這些發現為 CFRP 復合材料組件的設計和應用提供了重要參考，有助于提高其安全性和可靠性。

原始文獻：

Daniele Ambrosini, Dimitrios Zarouchas, Alessandro Pirondi, Luca Vescovi. Assessment of the effect of embedded RFID tag on a composite laminate strength. Composites Science and Technology 255 (2024) 110691.

原文鏈接：

https://doi.org/10.1016/j.compscitech.2024.110691
