CS115電纜束注入脈沖激勵傳導敏感度測試的目的檢驗EUT承受耦合到與EUT有關電纜上的脈沖信號的能力。



一、適用范圍



本項目適用于所有飛機、空間及地面系統的互連電纜和電源電纜。當訂購方有規定時，本項目也適用于水面艦船和潛艇的設備和分系統。



二、測試限值

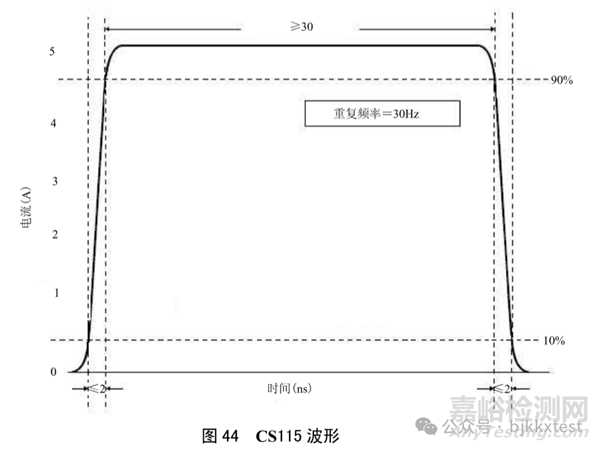

當按圖 44 規定的校驗信號以 30Hz重復頻率進行試驗1min 時，EUT 不應出現任何故障、性能降低或偏離規定的指標值，或超出單個設備和分系統規范中給出的指標允差。

三、測試設備



1）脈沖信號發生器，50Ω；

2）注入探頭；

3）激勵電纜，50Ω，2m 長，在500MHz具有不大于0.5dB的插入損耗；

4）監測探頭；

5）校驗裝置:具有50Ω 特性阻抗的同軸傳輸線。其兩端為同軸連接器，中心導體周圍為校驗注入探頭提供足夠空間；

6）存儲示波器，50Ω 輸入阻抗；

7）衰減器，50Ω ；

8）同軸負載，50Ω；

9）LISN。



四、測試配置



a)按 4.3.9及圖 2~圖5 進行基本配置。

b)校驗

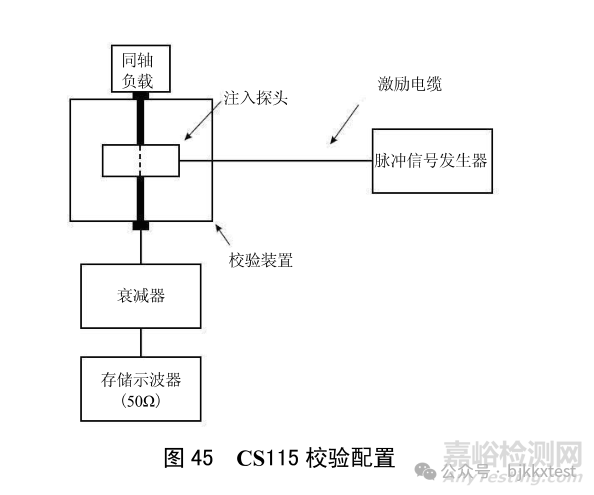

按圖 45 配置以校驗注入探頭:



1)將注入探頭卡在校驗裝置的中心導體上;

2) 校驗裝置的一端接 50Ω 負載，另一端通過 50Ω 衰減器連接到 50Ω 示波器上。

c)EUT 測試

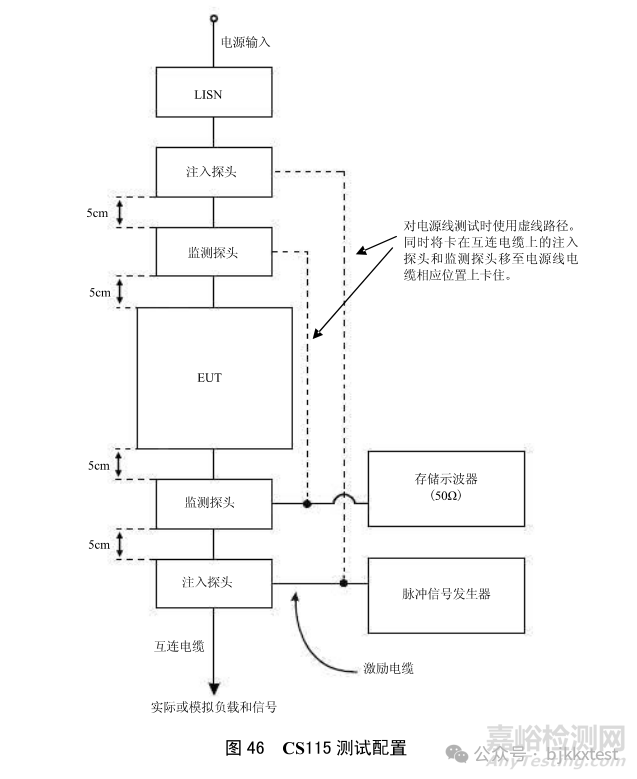

按圖 46 及以下步驟進行測試:

1)將注入探頭和監測探頭卡在與 EUT連接器連接的電纜束上。

2)為減小誤差，用與校驗相同的測試配置(示波器、同軸電纜、饋通連接器、額外的衰減器等)連接到監測探頭。需要時，可增加衰減。

3)將監測探頭置于距 EUT 連接器 5cm 處，如果連接器及其外殼總長度超過 5cm，則監測探頭應盡量靠近連接器外殼。

4)將注入探頭置于距監測探頭 5cm 處。



五、測試步驟



測試時，依照如下步驟進行:

a)測試設備通電預熱并達到穩定工作狀態。

b)校驗

1)按要求規定的上升時間、脈寬和脈沖重復頻率調整脈沖信號發生器。

2)增加信號電平，用示波器監測流經校驗裝置中心導體的電流，直至標準規定的電流。

3)確認脈沖波形的上升時間、下降時間、脈寬以及重復頻率。由于是感性耦合，所以脈沖波形不能精確復現。

4)記錄脈沖信號發生器的幅度設置值。

c)EUT測試

1）EUT通電預熱并達到穩定工作狀態；

2）脈沖信號發生器至少輸出規定的幅度；

3）按規定的脈沖重復頻率及測試持續時間施加測試信號；

4）監測EUT是否性能降低；

5）記錄示波器測得得電纜束感應峰值電流；

6）按表14對EUT其他各連接器得每個電纜束分別重復測試。



六、測試數據



試驗完成后，需提供如下測試數據:

a)電流限值、用示波器實測的電纜束感應電流波形和數據；

b)各受試電纜束是否滿足敏感度要求的說明;

c)EUT 發生敏感的受試電纜束、敏感度門限電平及其工作狀態。



七、測試注意事項



1）對于CS115測試，電源線必須是非屏蔽線纜，信號線可以是屏蔽線纜；

2）電源線還需要測試高位線，也就是電纜的正極單獨進行測試；

3）對于通信/通訊線纜一般都需要進行CS115的測試。
