本文主要舉例分析某產品因?yàn)?a href="http://www.bowken.cn/search/q-PCB.html">PCB互聯排線導致的輻射發射超標的現象、原因分析,解決措施,思考與啟示。
1、現象描述:
某工業產品是一個控制器, 由主機和擴展模塊組成, 主機和擴展模塊上都帶有I/O電纜, I/O電纜都屬于非屏蔽電纜。

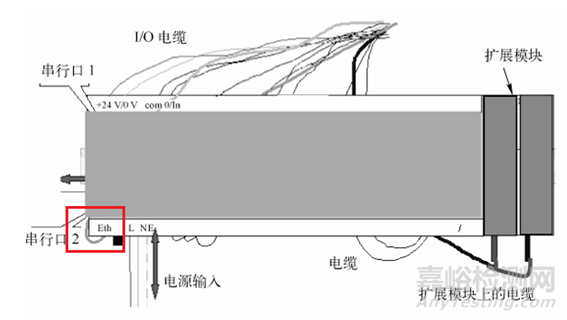

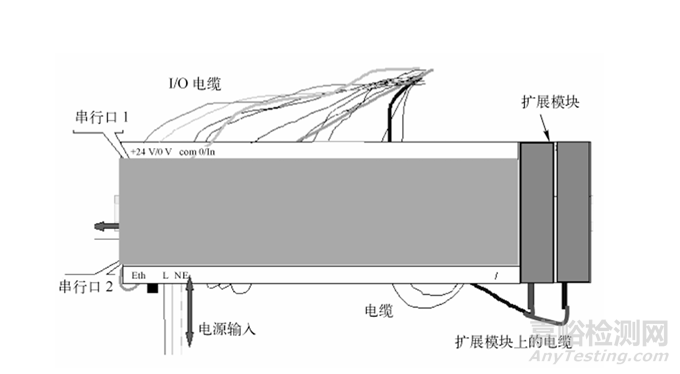

下圖所示的是該產品EMC測試配置示意圖:

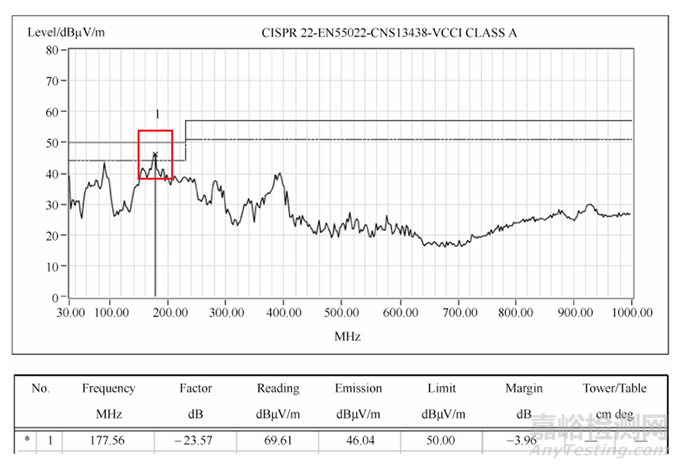

如下圖所示為該產品的輻射發射的輻射發射水平極化頻譜圖:

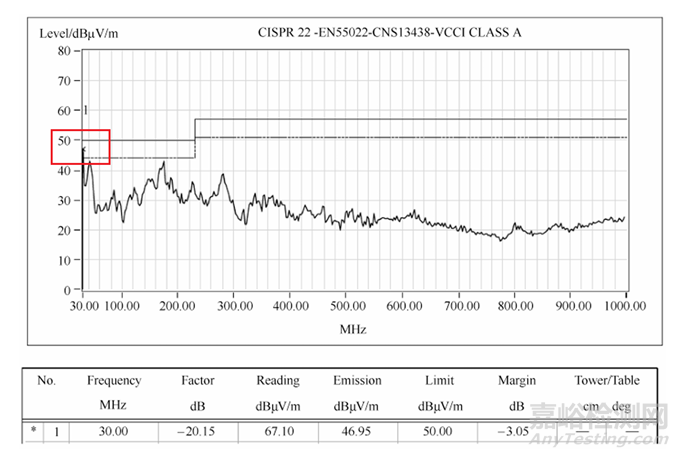

下圖為該產品輻射發射垂直極化頻譜圖:

由上面的頻譜圖可以看出, 該產品不能通過標準EN55022 中規定的CLASS A輻射發射限值要求, 超標頻點分別是177.56MHz和30MHz?
測試中還發現, 如果去掉擴展模塊, 主機能夠通過標準EN55022中規定的CLASS A輻射發射限值要求。
同時, 對該產品擴展模塊上的I/O電纜進行IEC61000-4-4標準規定的EFT/B測試時,發現只要測試電壓超過±1kV, 該產品就會出現誤動作現象?
2、原因分析:
根據上面的測試結果, 可以初步判斷此問題大概率在擴展模塊上, 或者擴展模塊與主機的互連線上?
分析擴展模塊及擴展模塊與主機的互連設計發現, 主機中的PCB和擴展中的PCB之間是通過一根普通的扁平電纜實現互連的。
扁平電纜中信號分別是: 地? 地? 信號? 信號? 信 號? 信號? 地? 信號? 地? 電源?
互連電纜中信號的最高頻率約為3MHz, 而且該信號的上升沿小于1ns?

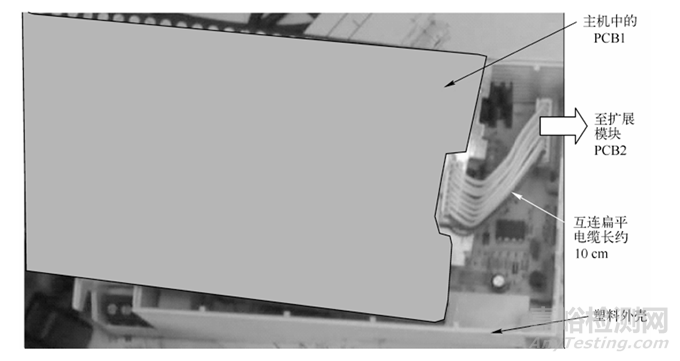

下圖所示的是主機中的PCB和擴展中的PCB互連部分的實物照片:

由此可以發現一個很重要的EMC設計問題, 即主機和擴展模塊之間互連電纜采用上圖所示的扁平電纜?

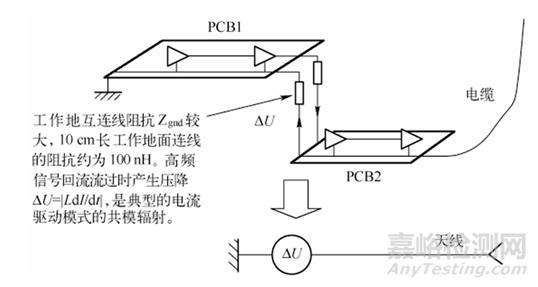

下圖所示的是輻射發射產生原理圖:

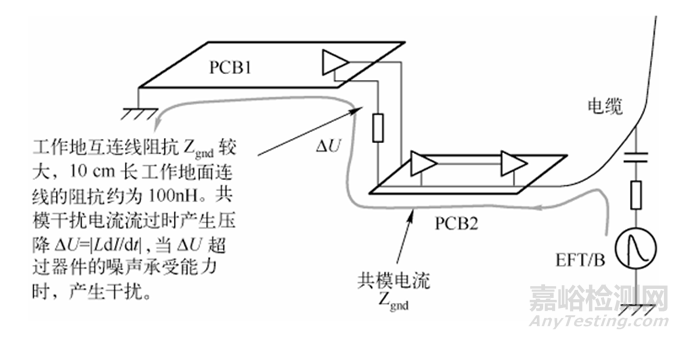

下圖所示的是EFT/B 抗擾度測試問題原理圖:

從上圖中可以看到, 輻射發射問題是由于PCB1中的工作地與PCB2 中的工作地互連線阻抗Zgnd 較大, 長度約為10cm?
長度約為10cm的普通電纜, 其寄生電感約為150nH(經驗數據) 。
假設導線直徑為0.65mm, 在 177MHz 的頻率下, 它的阻抗約為 100 Ω。
在30MHz的頻率下, 它的阻抗約為15 Ω), 在高頻時, 該寄生電感是該連接線纜阻抗的主導因素?
因此當互連信號的回流流過此地信號電纜時, 將產生ΔU= LdI/dt 的壓降, 這是一個典型的電流驅動模式的共模輻射發射?

圖中可以明顯地看到, 由于該產品的接地點在主機的左側, 則當在擴展的I/O電纜上注入EFT/B共模干擾時, 共模電流必將通過主機和擴展的部分最終流向地?
由于主機中PCB1上的工作地與擴展中的PCB2互連線阻抗Zgnd 較大, 長度約為10cm。
當注入到擴展 I/O 電纜上的共模干擾電流流過時產生壓降ΔU= LdI/dt 。
當ΔU超過器件的噪聲承受能力時, 就產生干擾?
由公式ΔU= LdI/dt 可知, 即使是1A的EFT/B瞬態共模電流流過, 其 ΔU= LdI/dt =150 nH×1 A/5 ns=30 V?
30V對于任何邏輯電路,都是致命的干擾。
3、處理措施:
由以上分析可以看出, 降低PCB1和PCB2之間的信號中的地阻抗Zgnd , 就可以解決此問題?
實際產品應用中將此線互連改成PCB互連, 即將原來PCB1和PCB2之間的電纜線改用PCB互連, 并采用4層板, 以保證具有較完整的地平面。
此PCB各層的布置圖如下圖所示:

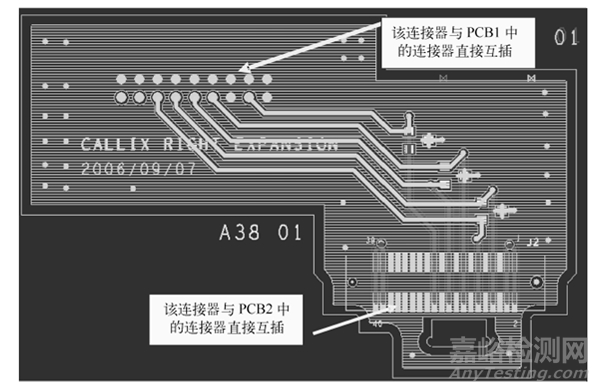

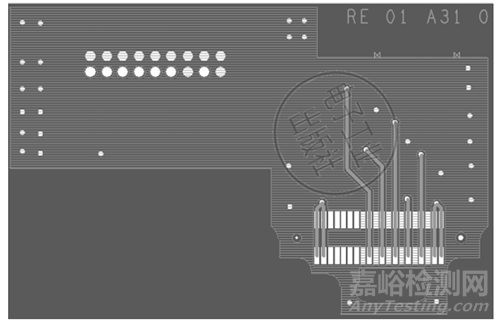

PCB Layout全局圖

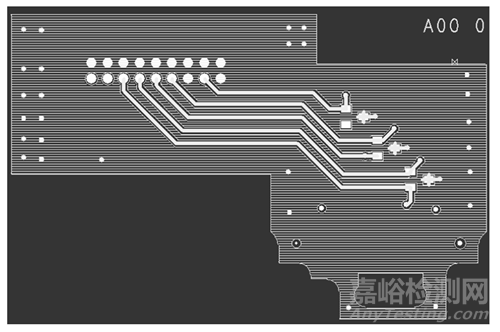

頂層PCB布局圖

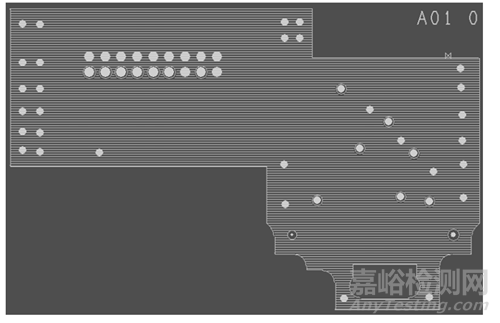

第二層PCB布局圖

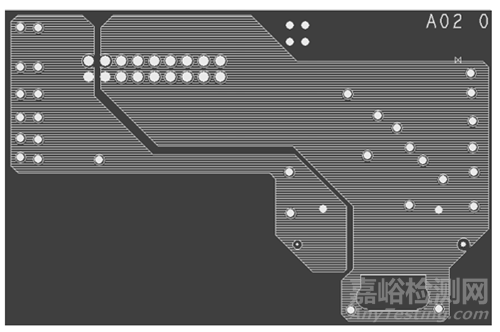

第三層布局圖

第四層布局圖

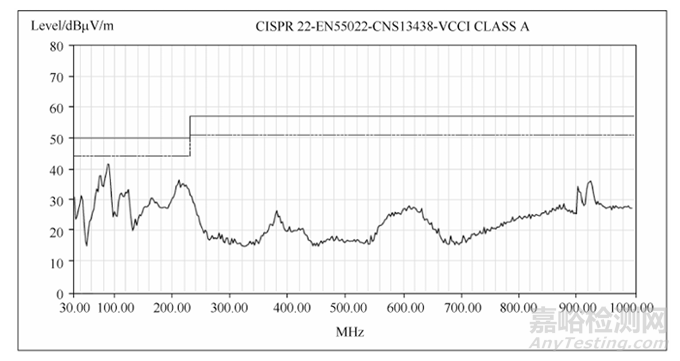

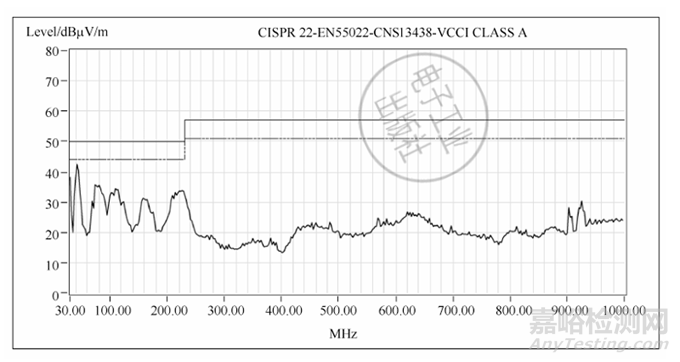

采用以上所述的PCB 連接后, 在該產品同樣的配置條件下, 測得水平極化測試頻譜圖如下圖所示:

垂直極化測試頻譜圖如下圖所示:

信號電纜端口抗EFT/B瞬態干擾的能力也從原來的±1kV提高到 ±2kV,測試通過。
4、思考與啟示:
在產品設計中, 經常會發生不同PCB之間互連的情況?
互連時, 不但不同信號相互靠近, 引發串?dāng)_問題。
更重要的而且也容易被廣大工程人員忽略的是, 連接器中的地互連信號路徑的阻抗要遠比多層PCB中采用地平面設計時的地阻抗高得多。
工程中, 可以 用10nH/cm 來估算連接器中每個信號針的寄生電感?
這樣, 就像PCB中一樣, 當有外界的共模干擾電流流過時, 互連在連接器之間的電路就會受到干擾。
當互連在連接器之間的電路信號的回流流過高阻抗的地互連信號路徑時, 就會產生共模的EMI問題?
關注產品中PCB之間的互連線, 它是產品中EMC問題的瓶頸點, 產品構架設計時避免共模電流流過產品中PCB之間的互連線才是解決此問題的最好辦法。
