本文主要舉例分析PCB板間的信號互聯是產品EMC最薄弱的環節現象、原因分析,解決措施,思考與啟示。
1、現象描述:

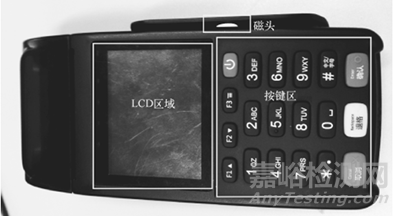

被測產品實物圖如下圖所示:

在進行8kV空氣放電至圖中所示的磁頭, LCD及按鍵三個區域時, 出現異常 (恢復到啟動后找不到BOOT的狀態, 拔電重啟后正常)?
ESD的產生問題的原因之一為地阻抗較高導致。那本案例是否也是這個原因呢?我們接下來根據產品的結構來詳細分析。
2、原因分析:
產品的內部結構如下圖所示:

本產品為塑料外殼產品, 在進行空氣放電時, 靜電放電槍頭與產品塑料外表面接觸時, 因?yàn)閮?nèi)部導體與塑料表面存在縫隙并且絕緣間距不夠, 會導致?lián)舸┦轨o電放電的電流進入產品內部電路?

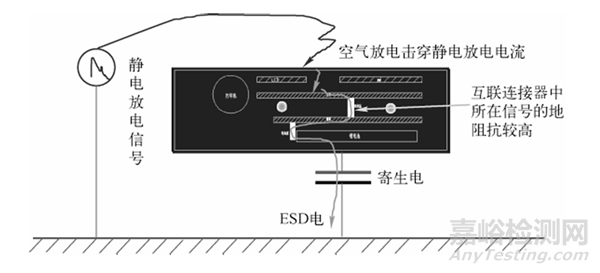

具體擊穿時的ESD電流分析圖如下圖所示:

該產品內部為兩塊PCB (主板&輔板) 組成的層疊結構, 兩板之間僅有一個32pin連接器 (7個pin為GND pin) 進行連接。
由于連接器中的排針存在寄生電感(10mm的引腳約有10nH的電感), 在ESD瞬態高頻情況下, 連接器的排針表現為高阻抗, 當ESD電流經過此連接器時, 導致較高的電位差。
這個電位差最終疊加在連接器中的正常工作電平上使得信號出錯?
3、處理措施:
為了避免連接器中的信號不受ESD干擾, 有兩種思路:
第一種是避免ESD電流經過PCB板之間的互聯連接器。
第二種是對連接器中所有的信號線進行濾波處理?

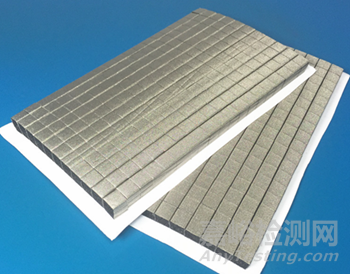

本案例采用第一種方法, 即在兩塊PCB板之間增加兩處導電泡棉。

當產品安裝到位后, 可使得導電泡棉實現兩塊PCB的工作地的互聯。

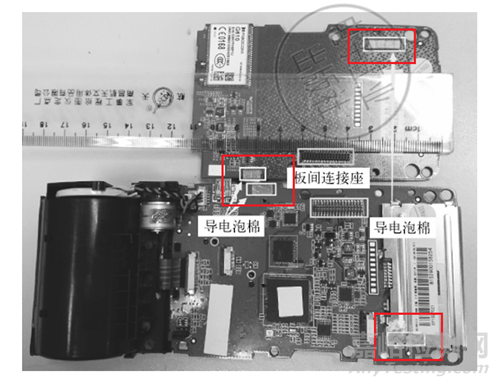

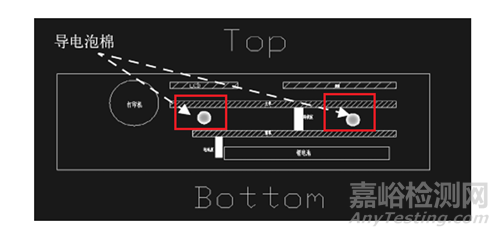

導電泡棉的安裝位置如下圖中標識處:

增加導電泡棉后的產品實物圖如下圖所示:

安裝導電泡棉后, 通過8KV的空氣放電測試。
4、思考與啟示:
由前面的例子分析我們可以得到如下啟示:
連接器中的導體是細長的導體, 存在較大的寄生電感, 用連接器來實現互聯, 在高頻的情況下, 意味著這是一種高阻抗的互聯。
產品內部PCB板間的互聯是產品EMC問題的最薄弱環節。
產品設計時應該避免各種干擾電流流過互聯連接器。
如果不能避免干擾電流流過互聯連接器, 則需要對連接器中的所有信號或電源進行濾波處理, 如每個信號線與工作地之間并聯約1nF的濾波電容。
案例中的導電泡棉只是一種實現兩塊PCB板工作地互聯的方法, 也可用其他低阻抗的互聯措施來代替, 如用長寬比較?。ㄐ∮?)的金屬面實現兩塊PCB板的地互聯?
