中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、漆膜耐洗刷性的定義、目的及意義

漆膜耐洗刷性，是指漆膜在使用期間經受多次洗刷除去污染物時的相對抗磨蝕性。對于建筑涂料、車用涂料等，特別是靠近門窗等易受污染的部位，常常需要進行多次洗刷；為保證產品使用后的清洗不會對產品造成不良影響，耐洗刷性成為這些漆膜的重要考核指標之一。

漆膜的耐洗刷性是一項重要的性能指標。它體現了涂料對基材的附著力，沒有優(yōu)良的附著力，也就根本談不上涂料對墻體的裝飾和保護功能；它體現了抗水洗能力，污物附著在漆膜上，可用洗滌劑清洗；它體現了漆膜的致密性，通常漆膜的致密性越好，它的抗擦洗能力越強，經過多次擦洗，能使墻體亮麗如新。

二、相關標準

目前使用較多的漆膜耐洗刷性試驗方法有：GB/T 9266-2009《建筑涂料涂層耐洗刷性的測定》、GB/T 31410-2015 / ISO 11998:2006,IDT《色漆和清漆 涂層的耐濕式洗滌和清洗性測定》、ASTM D 2486-2017《墻面涂料耐擦洗性試驗方法》、ASTM D 3450-2015(2020)《室內建筑涂料耐洗性試驗方法》、ASTM D 4213-2024《用磨耗減量法測定涂料耐擦洗性的試驗方法》、ASTM D 4828-1994(2020)《有機涂層實際可洗性試驗方法》。

目前使用最多的漆膜耐洗刷標準為：GB/T 9266-2009《建筑涂料涂層耐洗刷性的測定》，該標準規(guī)定了測試的原理、所需儀器設備、操作要點、結果表示等內容，以確保測試的可靠性和可重復性，用于評估漆膜的耐洗刷性能。

三、檢驗方法要點介紹

1. 測試原理

漆膜耐洗刷性測試的原理是，在洗刷儀器上，用一定荷重的鬃刷在不斷滴加洗滌劑的條件下來回洗刷漆膜，觀察漆膜表面剛露底時的洗刷次數或洗刷至規(guī)定次數的漆膜是否有破損。這個測試原理基于漆膜在多次洗刷后的表現。

2. 儀器介紹

進行漆膜耐洗刷性測試需要使用漆膜耐洗刷試驗儀，該儀器具有以下特點：

(1) 刷子及夾具總重450 g；

(2) 刷子往復運動頻率為來回往復37次/min；

(3) 刷子在每個沖程中運動距離為300 mm，在中間100 mm區(qū)間內為勻速運動；

此外，除另有規(guī)定或商定，底材為按GB/T 9271的規(guī)定處理符合JC/T 412.1-2006中NAFHV級的無石棉纖維水泥平板，應平整且沒有變形，尺寸為430 mm × 150 mm × (3~6) mm。

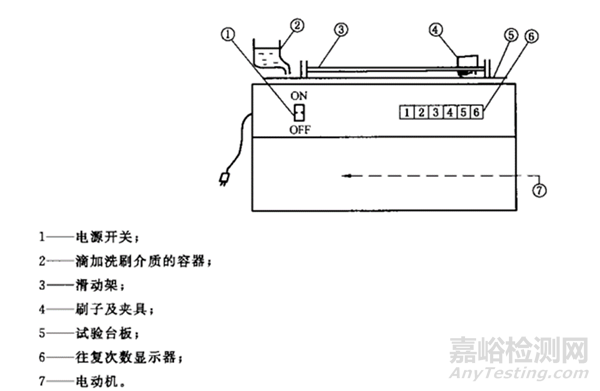

耐洗刷試驗儀結構示意圖

3. 操作要點

進行試驗前，需要對刷子進行處理，浸入水中12 mm深，保持約30 min，然后甩凈水；再浸入洗刷介質（0.5%的洗衣粉溶液，pH為9.5~10.0）中12 mm深，保持20 min。只有經過這樣的處理后的刷子才能使用。

測試時，將樣板固定，將毛刷置于其上，往復摩擦漆膜，同時滴加洗刷介質，直至洗刷至規(guī)定次數或漆膜在中間100 mm區(qū)域露出底材。最后，取下樣板，用自來水洗凈。

4. 結果表示

根據測試結果，漆膜的耐洗刷性可以通過樣板剛露底時所經受的洗刷次數來表示?；蛘撸绻此⒅烈?guī)定次數后，三塊試板中至少有兩塊試板的漆膜無破損，那么漆膜的耐洗刷性就被認為是合格的。

四、影響因素

漆膜的洗刷過程實際上是水潤滑下的摩擦過程。洗刷過程中水的作用如下：1) 潤滑劑；2) 降低摩擦表面的溫度；3) 當聚合物中含有酰胺基、醋基、氰基、縮醛基、酮基，或聚合物發(fā)生氧化作用能生成可水解的基團時，水能引起這些聚合物的降解；4) 作為介質，與涂料中的親水基團發(fā)生反應，最終導致漆膜破損。

1. 涂料自身質量

以建筑建筑涂料為例，乳液、顏填料等質量、含量均會影響漆膜耐洗刷性。

乳液種類：純丙乳液>苯丙乳液>醋叔乳液>醋丙乳液>VAE乳液。

乳液含量：乳液用量和顏料體積濃度 (PVC) 成反比。乳液用量越多，PVC越低，包覆顏填料的乳液越多，漆膜越致密，對底材的附著力越好，耐洗刷性和耐水性越好。

乳液Tg：乳液Tg (玻璃化轉變溫度) 對耐洗刷性的影響表現為：隨著Tg上升，耐洗刷性先提高后降低。具體表現為：Tg越低，漆膜易高溫回粘、被沾污；Tg越高，漆膜硬度越高，耐洗刷性越好；但Tg過高，常溫涂料不能有效成膜，不利于施工。

顏填料結構：顏填料有針狀、片狀、球形等結構，其耐洗刷性表現為針狀結構最優(yōu)，片狀結構次之，球狀結構最差。常用的顏料是金紅石型鈦白粉，常用的填料有滑石粉、高嶺土，高嶺土又分為煅燒、水洗兩種。滑石粉和煅燒高嶺土都屬于片狀結構，明顯改善漆膜耐洗刷性。

2. 干燥方式

干燥方式對漆膜的影響分為兩方面：

1) 漆膜干燥時，溫度越高，水分蒸發(fā)速度越快，擴鏈反應越快，漆膜越致密耐洗刷性越好。

2) 為了改善產品穩(wěn)定性提高產品質量，在配方中會添加不同類型的助劑。漆膜干燥時，溫度越高，助劑揮發(fā)速度越快，漆膜耐水性和耐洗刷性提高。溫度一定時，干燥時間越長，反應越完全，水分和助劑殘留量越少，漆膜致密性越好，耐洗刷性越好。國家標準規(guī)定的漆膜干燥時間一般是7 d。

3. 試驗條件

王崇武（標格達精密儀器（廣州）有限公司）2018年4月發(fā)表于《涂料工業(yè)》的文章《建筑涂料耐洗刷性測試方法探討與建議》詳細分析了可能影響建筑涂料耐洗刷性測試結果的各種因素。文章指出：刷子的刷毛硬度、底材表面、涂布方式、洗刷介質是造成耐洗刷性測試結果重現性和可比性差的最大原因；并提出了一種新的測試方法來評價刷子刷毛硬度。試驗數據表明：試驗所使用的刷子刷毛硬度越高，樣品的耐洗刷次數越少；底材表面的粗糙度越高或光澤越低，樣品的耐洗刷次數越高。同時，涂膜的涂布方式及試驗所用的洗刷介質對耐洗刷性也有一定的影響：人工涂布的樣板耐洗刷次數明顯低于使用自動涂膜機涂布的樣板；采用不同品牌的洗衣粉配制的洗刷介質，也會對樣板的耐洗刷性有影響。

漆膜耐洗刷性測試是一項重要的漆膜性能測定方法，它確保了漆膜在多次洗刷后能夠保持其外觀和功能。這對于建筑、工業(yè)和日常生活中的漆膜都意義深遠，因為它們通常需要經受多次清潔和洗刷。通過遵循相關標準和測試方法，可以有效評估漆膜的耐洗刷性，為漆膜的選擇和應用提供有力支持。
