本文主要舉例分析產品產品內部的互聯和布線不當引起的輻射發射超標現象、原因分析，解決措施，思考與啟示。

1、現象描述:

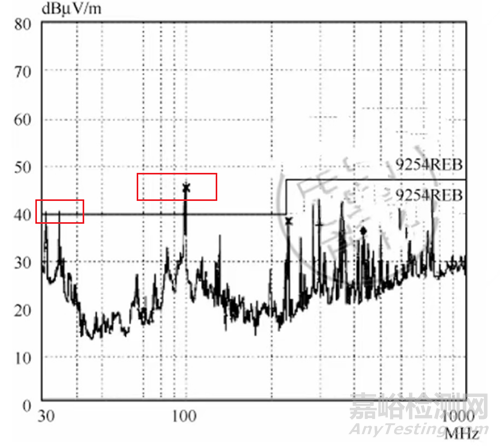

某微型計算機的輻射發射測試結果如下圖所示：

從測試結果看測試不能通過 EN55022 標準規定的CLASS B限值要求?

從圖中我們可以看出，頻率不通過的頻點主要是低頻以及100MHz。

2、原因分析：

微型計算機一般由主板? 電源? 機箱組成, 作為微型計算機的生產廠家, 很多情況下只設計主板, 電源和機箱通常都是外購的?

如果把主板? 電源? 機箱三個部件 (微型計算機的主要組成因素) 分開來考慮EMC問題, 那么就要對各個部件分別提出EMC要求：

如電源需要采用具有3C認證的電源。

機箱采用具有一定屏蔽效能的機箱?

主板按照EMC的規則進行布局布線。

三個EMC性能比較好的部 (主板? 電源? 機箱) 組成一個微型計算機系統后, 微型計算機系統的整體EMC性能是不是也肯定好呢?

這是不一定的?

因?yàn)檫€有一個因素對微型計算機系統的整體EMC性能非常重要, 它就是各個部件之間的互連和布線?

本案例的問題實際上就是由于各個部件之間的互連和布線缺陷導致的?

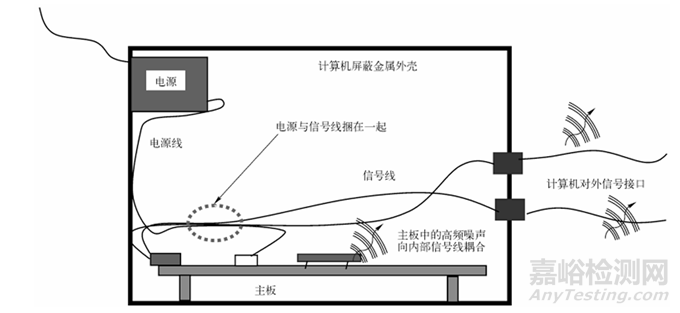

下圖是是微型計算機內部布線示意圖：

注意上圖中主板上的一根信號線引至機箱的接口處 (USB插口? 耳機插口? 麥克風插口) 的布線情況, 它存在兩個EMC缺陷:

電源線與信號線捆在一起, 導致電源上的噪聲向信號線 (USB? 耳機? 麥克風線) 傳遞。

信號線 (USB? 耳機? 麥克風線) 從主板引向機箱接口時, 橫跨過整個主板, 并且離主板表面的距離較近 (約2cm), 導致主板上的高頻噪聲也向信號線 (USB? 耳機? 麥克 風線) 傳遞?

受到電源上的噪聲和主板高頻噪聲 “污染” 的USB? 耳機? 麥克風線在EMC測試時繼 續引向機箱的屏蔽體外, 最終導致輻射發射超標。

3、處理措施：

按照以上分析,我們可以用以下措施：

將信號線 (USB? 耳機? 麥克風線) 沿機箱壁單獨布線 (沿機箱壁布線會衰減線之間的耦合和線的輻射),

不與電源線捆在一起。

也不跨于主板上方?

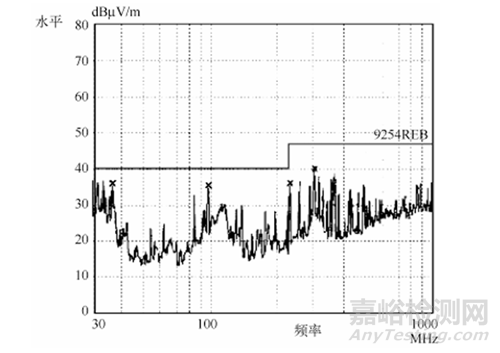

修改布線后輻射發射測試結果如下圖所示：

低頻和100MHz的頻點皆不再超標，測試通過。

4、思考與啟示：

由前面的例子分析我們可以得到如下啟示：

對于系統級產品設計, 不但要控制好組成系統的各個部件各自的EMC性能, 還要處理好各個部件之間的互連和布線問題, 兩者缺一不可?
