PCBA存在鍍覆孔填充不足現象。通過外觀、金相分析等一系列手段，確定了導致失效發生的根本原因。

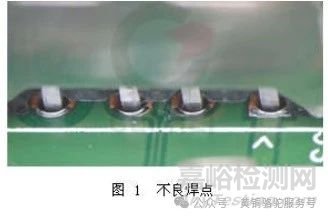

客戶反映鍍覆孔填充不良集中發生在邊緣較大的插座焊點，其他連接器位置的鍍覆孔、波峰焊接面及SMT的各類焊盤均焊接良好。

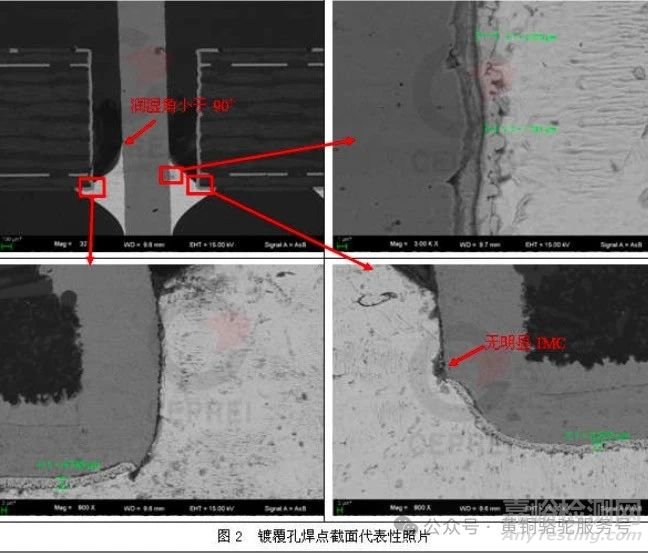

送檢的pcba樣品，鍍覆孔填充不良集中發生在邊緣較大的插座焊點，不良現象還具有較明顯的位置效應，即僅在引腳長邊兩側孔環/孔內相對的位置不上錫；并且從焊劑殘留物的形貌可看出，焊劑噴涂的不均勻；其他連接器位置的鍍覆孔、波峰焊接面及SMT的各類焊盤均焊接良好。因此懷疑是局部助焊劑噴涂不均勻?qū)е铝瞬涣?。鍍覆孔拐角位置IMC層無漸變趨勢，焊料在孔壁內側位置無IMC形成，這種現象主要與孔銅/OSP缺陷或者助焊劑缺失相關。

可焊性測試結果顯示不良孔與PCB光板鍍覆孔均焊接良好，焊料能夠完全潤濕孔壁，從焊接面填充到了元件面。說明鍍覆孔的孔銅及OSP膜的可焊性都較好，并無明顯缺陷，因此最終可確認是助焊劑的缺失導致了不良。加上界面IMC的厚度約1.3微米，能夠排除熱量不足、孔銅與OSP膜缺陷導致不良的可能性。因此可知局部鍍覆孔的填充不足是由于助焊劑噴涂不當所導致。

對于排除了熱量不足、孔銅與OSP膜缺陷導致不良的可能性，加之有明顯的位置效應，能夠得知局部鍍覆孔的填充不足，是由于助焊劑噴涂不當所導致。結合客戶的背景信息，主要懷疑制具的影響或者噴涂角度不當，也可能存在局部噴涂量欠缺。
