早年間,2A、3A的Buck芯片失效一直困擾著我,從器件失效形貌上看是EOS失效,但是一直找不到造成EOS失效的根因,最終在22年技術攻關中,終于找到了失效根因。
對分析履歷進行回溯梳理,導致該問題成為技術難題的原因是導致Buck芯片EOS的原因有多個,當找到其中一個原因后將所有的EOS都歸結到這個原因上,但發現導入對策后Buck芯片EOS的問題并沒有收斂,因此又重啟問題進行技術攻關,但還好最終找到了失效根因。
下文將對FCCM模式的Buck芯片EOS失效可能的一個失效機理進行分析,給可能遇到這個問題但百思不得其解的兄弟姐妹們一個參考。
目前主流的2A、3A的Buck芯片有TI/TPS562208、TI/TPS563208、杰華特/JW5061、杰華特/JW5361、Richtek/RT6253B等。

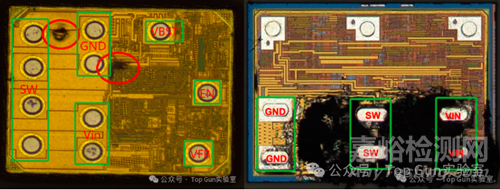

這些芯片在使用中都遇到過相同的問題:Vin輸入側無明顯異常過壓,但是芯片發生了EOS失效。下圖為TI/TPS562203和Richtek/RT6253B的失效形貌,在上下管位置可見明顯的燒毀點。

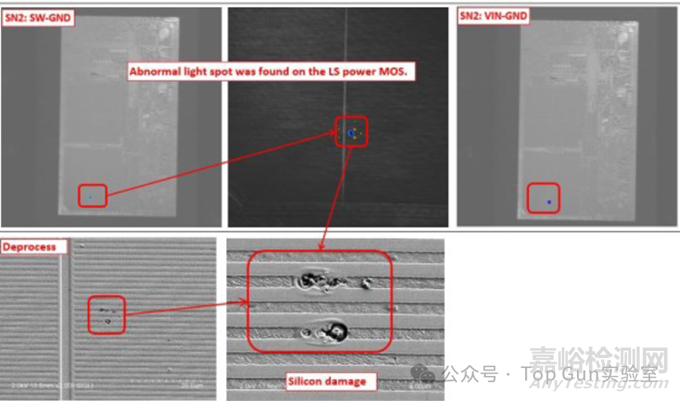

在板測試各正常應用工況下Vin、SW管腳電壓應力,未發現應力超標的情況,難道導致器件失效的原因是“random defeat”?但是在制程監控中,可以明確觀察到這個類型的器件故障率遠高于其他的DC-DC芯片,故對這類芯片“EOS”失效的根因進行技術攻關。
經過技術攻關,確認導致Buck芯片EOS失效的其中一個根因:設備關機時,芯片由Buck變?yōu)榉聪駼oost模式,使Vin/SW管腳電壓超標導致芯片EOS失效。
失效機理如下:

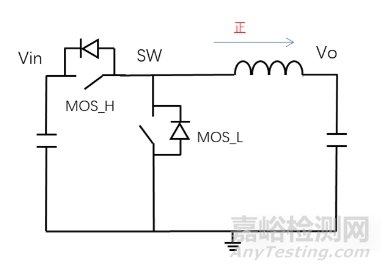

Vin不給電情況下,后級的Vo經過上管的體二極管將Vin電壓升高,能量從右向左反向使芯片從Buck模式進入到反向Boost模式;
當Vin給點的情況下,負載跳變導致的過沖使能量反灌到Vin,使芯片從Buck模式進入到反向Boost模式;
Boost模式下,相同的Vo電壓,占空比越小Vin會升得越高;
當Vin和SW管腳電壓超過規格值時,會造成芯片發生“EOS”失效。
注:任何FCCM的Buck芯片只有滿足1、2中條件都會變成Boost模式工作,這是拓撲決定的,而這類Buck芯片的輕載工作模式需要使FCCM。

針對上文所描述的:任何FCCM的Buck芯片都有類似的這種問題,搜索了一下,也發現了MPS的一個Buck芯片也有公眾號寫過類似的案例,鏈接如下:https://mp.weixin.qq.com/s/CKUphrJV-r9ngNeHoLgsaA。
為方便閱讀,將其摘錄出來,以下內容來源于公眾號《電子百科》。MPS家這顆MPQ2143 電源芯片主要用于DCDC BUCK電路,輸入可接受2.5V~5.5V , 輸出電壓可調,輸出最大可支持3A。

由于輸入電壓最大只支持到5.5V,在應用輸入電壓為5V的場景下,考慮到裕量,在輸入前加入了一個二極管進行降壓。

這個串入二極管就要注意了:不能出現EN先于Vin掉電的情況,否則就容易出現反向Boost,將MPQ2143的輸入電壓抬高出現EOS的情況:下管開關MOS損壞導致SW到GND損壞短路等。

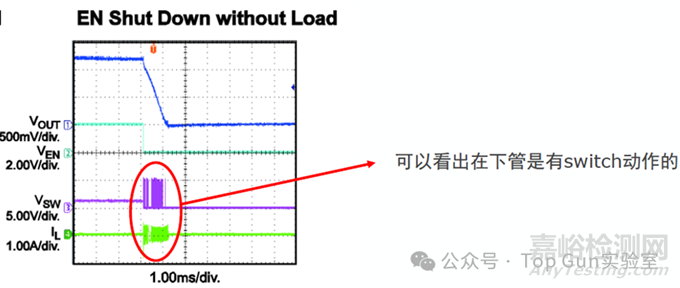

在規格書中也有提到這個反向BOOST的測試情況:

MPQ2143存在輸入反向Boost的條件為:EN比輸入先掉電,那輸出電壓放電是通過下管 MOS進行的,下管MOS在此階段是導通關斷時間間隔的,所以就會存在在下管關斷的時候,輸出電壓通過上管流通到輸入端,這就會形成一個反向Boost操作 ,將輸入電壓抬高比較多。所以要注意時序:EN不能比VIN先掉電。
總結:失效分析中“EOS”只是現象不是根因,但原廠和第三方的失效分析通常到現象就已視為“案件結束”,如何透過EOS的故障現象找到導致故障的根因需要分析人員具有較高的綜合素質。
