    在芯片的失效分析中，有很多時候在板是故障的，但是拆下來后測試單體卻又是正常的，導致這種現象主要有兩種可能：

1）芯片的故障不穩定，典型案例如鍵合缺陷

2）板上時序存在問題，導致芯片功能異常

    本文將對針對第2種情況，找一個典型案例進行剖析分享。

問題背景：某板卡LDO故障，設計輸出0.8V，實際輸出1.3V，故障率20%

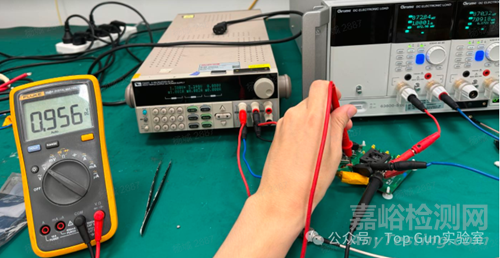

核對原理圖設計未見明顯異常，將芯片拆下后進行分析，IV測試和bench測試均未見明顯異常，bench測試與良品表現一樣

單體分析結論：芯片“大概率”是良品，因此返回到板級分析。

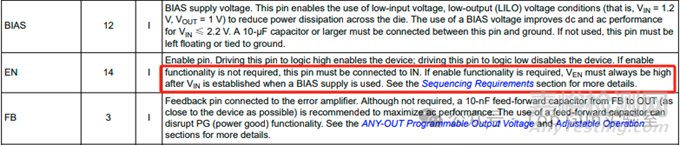

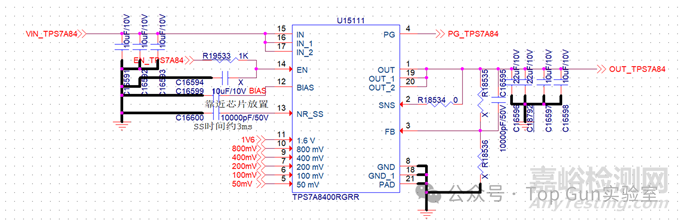

斷開LDO后級負載，故障現象未消失；查看器件規格書對EN和Vin上電時序有要求，該板設計EN管腳不是直連Vin，懷疑可能LDO的上電時序存在問題。

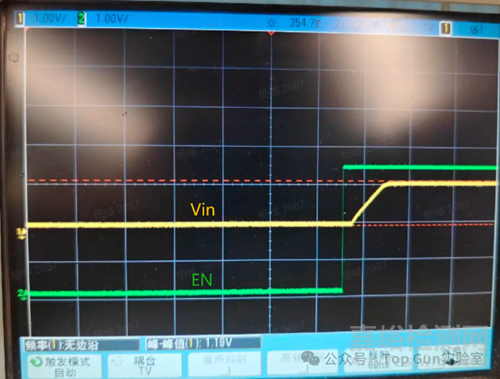

時序確認：對板卡LDO上電時序進行測試，確認時序存在問題。

改善：通過飛線方式，將EN直連Vin，“故障”芯片恢復正常，確認為板卡設計問題導致芯片異常。

拓展：

1）在進行板級設計時，需要考慮芯片上電時序，此類問題在我的印象中是僅次于EOS的類型，且此類問題分析需要跨專業域協同，耗時耗力。

2）查看TI官網，發現3A的的LDO有兩個版本，另一個就對芯片上電時序沒有要求。

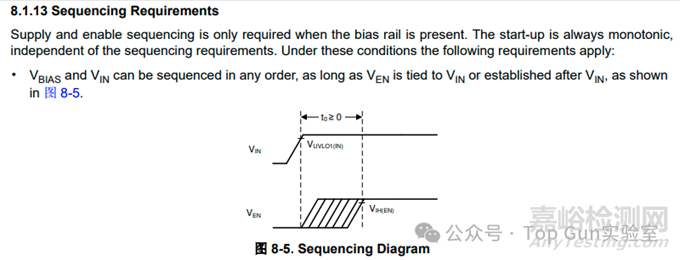

TPS7A84A上電時序要求：

總結：失效分析作為一門專業性極強的學科，擁有著典型且具有顯著規范性的失效分析流程與方法。但是，在實際的操作過程之中，絕對不能不加思索、盲目地去生搬硬套既定的分析流程，而是應當緊密地結合具體的實際狀況，展開全面且深入的分析以及富有邏輯性的思考。就拿同樣都是故障不復現的問題來說，在到底應當如何去制定下一步的分析思路這一關鍵方面，不同的案例彼此之間是存在著巨大且完全不同的差異的。
