集成電路失效分析是一門新興發展中的學科，它是借助各種測試分析技術和分析程序確認集成電路的失效現象，分辨其失效模式和失效機理，確認最終的失效原因，反饋給設計、制造和使用，共同研究和實施糾正措施，防止失效的重復出現，提高產品的可靠性。



一、失效分析流程



集成電路失效分析通常按以下步驟進行：



1、失效背景調查：產品失效現象？失效環境？失效階段（設計調試、中試、早期失效、中期失效等等）？失效比例？失效歷史數據？



2、非破壞分析：X射線透視檢查、超聲掃描檢查、電性能測試、形貌檢查、局部成分分析等。



3、破壞性分析：開蓋檢查、剖面分析、探針測試、聚焦離子束分析、熱性能測試、體成分測試、機械性能測試等。



4、使用條件分析：結構分析、力學分析、熱學分析、環境條件、約束條件等綜合分析。



5、模擬驗證實驗：根據分析所得失效機理設計模擬實驗，對失效機理進行驗證。

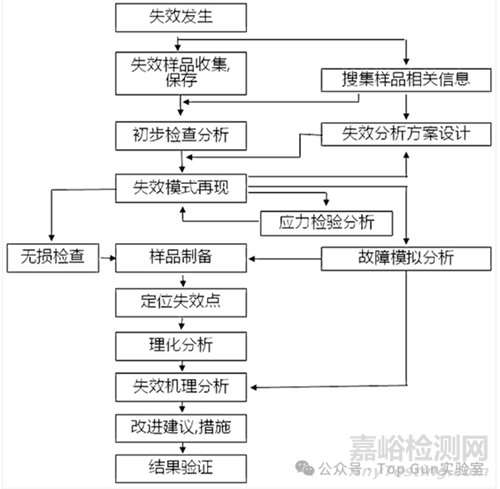

集成電路典型失效分析流程如下圖所示：







二、集成電路常見的失效分析方法簡介



1、外觀檢查：失效元器件的外觀檢查十分重要，它可以為后續的分析提供重要信息。通常采用放大倍數在4~80倍的立體顯微鏡，有時也可采用放大倍數在50~1000倍的金相顯微鏡來觀察失效元器件。

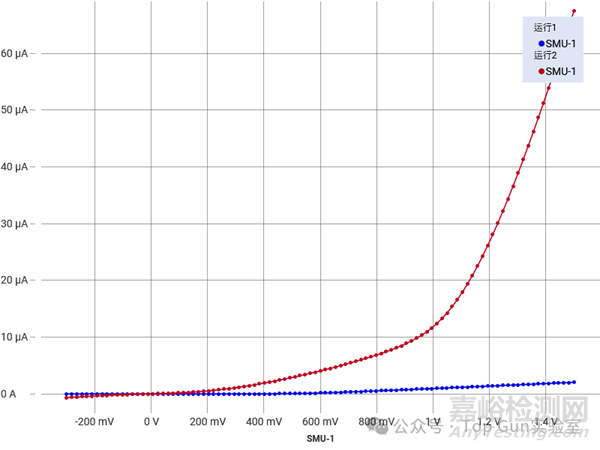

2、IV測量：利用SMU(Source measurement unit)供應電壓或電流，驗證與量測半導體組件特性(Diode I-V Curve、MOSFET特性曲線等)，確認故障現象是否和整機故障現象吻合。





3、超聲波掃描顯微鏡：原理根據超聲波于不同密度材料之反射速率及能量不同的特性，來進行分析。利用純水當介質傳遞超聲波信號，當信號遇到不同材料的接口時，會部分反射、部分穿透，機臺就會接收這些信號組成影像。超聲波可用來檢測芯片組件內部不同位置的脫層(Delaminaiton)、裂縫(Crack)、氣洞及粘著狀況，多用于檢察芯片封膠內的缺陷。



4、X射線檢查：



X-ray對物品的穿透力很強，物品內部結構中密度較高的地方 X-ray穿透較少，因此接收器獲得較少的能量從而成像;X-ray（2D X-ray）檢測，是當前非破壞檢測產品內部缺陷分析有效率且快速的方法，X-ray可檢測待測物內部結構及是否有缺陷、空洞(Void)、Crack等異常。





3D X-Ray 顯微鏡 (High Resolution 3D X-Ray Microscope) 是以非破壞性 X 射線透視的技術，再搭配光學物鏡提高放大倍率進行實驗檢測，其實驗過程是將待測物體固定后進行360°旋轉，在這過程中收集各個不同角度的 2D 穿透影像，之后利用計算機運算重構出待測物體之實體影像。3D X-ray檢測，可針對待測物體進行斷層分析，將內部結構逐一切割及顯現各層不同深度，使微小缺陷能更清晰地顯現出來，進而達到判別缺陷的目的。



5、芯片開蓋：芯片失效分析時需分析內部的芯片、打線、組件時，因封裝膠體阻擋觀察，利用laser蝕刻及濕式蝕刻兩種搭配使用，開蓋(Decap)、去膠(去除封膠，Compound Removal)，使封裝體內包覆的對象裸露出來，以便后續相關實驗處理、觀察。

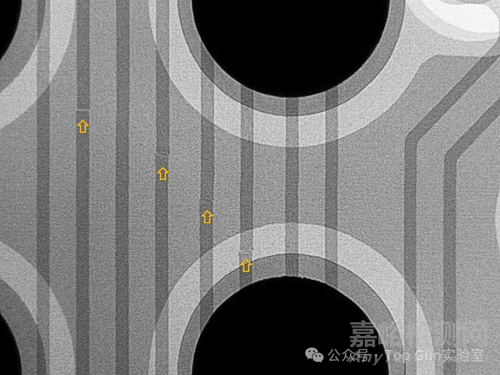

6、芯片去層：以干、濕蝕刻及研磨(Polishing)等方法去除各Metal層做逆向分析，用光學顯微鏡(50x~1500x)或電子顯微鏡拍攝(更大倍率)，檢視是否有Metal Leakage或Burn Out、Metal Short等異常，且可利用電子顯微鏡做VC對照參考，判斷二次電子產生的亮暗異常。



7、剖面研磨：

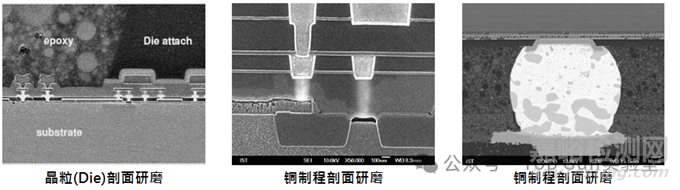

1）剖面/晶備研磨是快速的樣品制備方式之一，即利用砂紙或鉆石砂紙，搭配研磨頭作局部研磨(Polishing)，研磨(Polishing)基本流程：



•切割：利用切割機裁將樣品裁切成適當尺寸



•冷埋：利用混合膠填滿樣品隙縫，增強樣品之結構強度，避免受研磨應力而造樣品毀損



•研磨：樣品以不同粗細之砂紙 (或鉆石砂紙)，進行研磨



•拋光：于絨布轉盤上加入適當?shù)膾伖庖?，進行拋光以消除研磨所殘留的細微刮痕

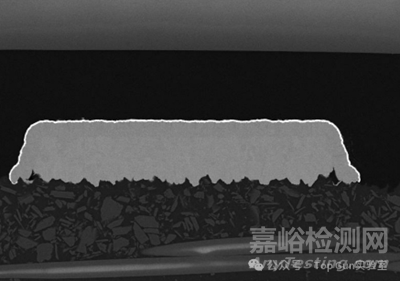

2）離子束剖面研磨、離子束截面研磨(Cross Section Polisher, 簡稱CP)，是利用離子束切割方式，去切削出樣品的剖面，不同于一般樣品剖面研磨，離子束切削的方式可避免因研磨過程所產生的應力影響。任何材料都可以以離子束剖面研磨(CP)進行約1mm大范圍剖面的制備，由于不受應力影響，因此更適用于樣品表面之材料特性的分析(例如EDS、AES、EBSD等表面分析)，有效樣品處理范圍約可達500μm。

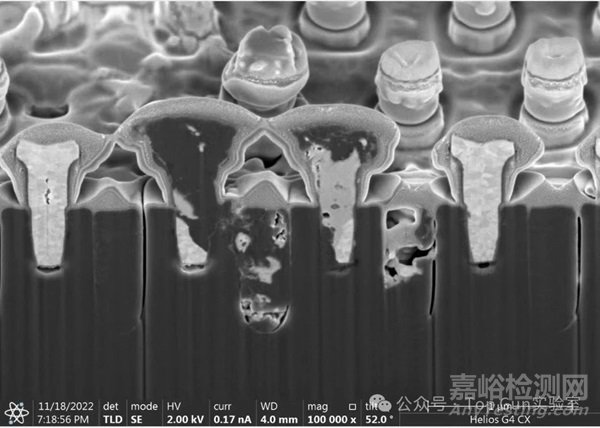

3）Dual Beam FIB(雙束聚焦離子束)機臺能在使用離子束切割樣品的同時，用電子束對樣品斷面(剖面)進行觀察，亦可進行EDX的成份分析。具備超高分辨率的離子束及電子束的Dual Beam FIB，能針對樣品中的微細結構進行奈米尺度的定位及觀察。

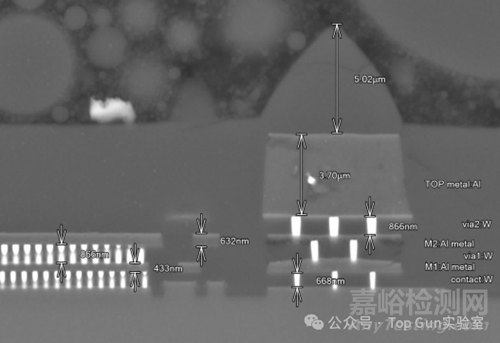

8、掃描電子顯微鏡（SEM）：主要是利用微小聚焦的電子束(Electron Beam)進行樣品表面掃描。此電子束(Electron Beam)與樣品間的交互作用會激發出各種信號，如: 二次電子、背向散射電子及特性X光等，SEM主要就是收集二次電子的信號來成像。SEM景深大、分辨率高，放大倍率可達到數十萬倍以上，可用來觀察樣品表面及剖面微結構。如在設備上加裝能量分散X光譜儀(Energy Dispersive Spectrometer， 簡稱EDS)時，可對樣品表面同時進行微區之材料分析，包括定性、半定量之成分分析以及特定區域之Point、Line Scan、Mapping分析。





9、熱點定位（后續展開分析熱點定位設備選用原則）



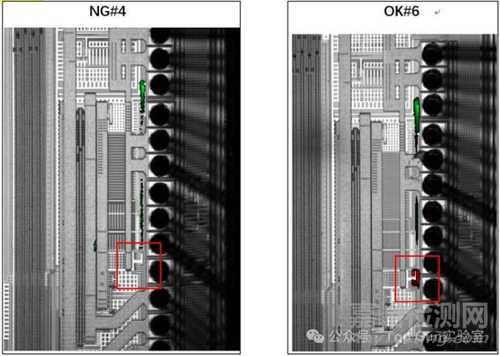

1）砷化鎵銦微光顯微鏡 (InGaAs)



砷化鎵銦微光顯微鏡(InGaAs)與微光顯微鏡(EMMI)其偵測原理相同，都是用來偵測故障點定位，尋找亮點、熱點(Hot Spot)的工具，其原理都是偵測電子-電洞結合與熱載子所激發出的光子。差別在于InGaAs可偵測的波長較長，范圍約在900nm到1600nm之間，等同于紅外線的波長區 (EMMI則是在350nm-1100nm)。



2）激光束電阻異常偵測 (OBIRCH)



激光束電阻異常偵測(Optical Beam Induced Resistance Change，以下簡稱OBIRCH)，以雷射光在芯片表面(正面或背面) 進行掃描，在芯片功能測試期間，OBIRCH 利用laser掃瞄芯片內部連接位置，并產生溫度梯度，藉此產生阻值變化，并經由阻值變化的比對，定位出芯片Hot Spot(亮點、熱點)缺陷位置。OBIRCH常用于芯片內部電阻異常(高阻抗/低阻抗)、及電路漏電路徑分析。可快速對電路中缺陷定位，如金屬線中的空洞、通孔下的空洞，通孔底部高電阻區等，也能有效的檢測短路或漏電。







3）Thermal



Thermal EMMI是利用InSb材質的偵測器，接收故障點通電后產生的熱輻射分布，藉此定位故障點(熱點、亮點Hot Spot)位置，同時利用故障點熱輻射傳導的時間差，即能預估芯片故障點的深度位置。



常見的應用范圍：



•芯片未開蓋的故障點的定位偵測



•低阻抗短路(＜10ohm)的問題分析

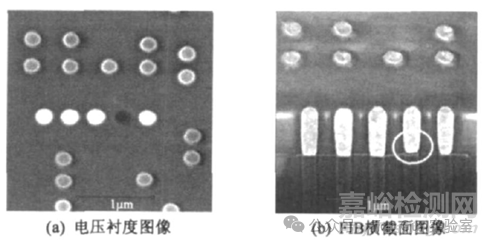

10、PVC 測試（Passive Voltage Contrast電壓襯度像）：當具有一定能量的電子發射到半導體樣品表面時，樣品表面會有二次電子散射出來，柵極上的接觸孔由于受到中間有柵氧化層的隔離，和襯底是絕緣的，只有接觸孔表面少量二次電子散射出去，因此看到的接觸孔的電壓襯度圖像很暗。

在PMOS有源區上的接觸孔，由于p型有源區和n阱之間構成的pn結正偏導通，接觸孔上的電勢被拉低，所以n阱里的大量的電子很容易就被吸引到樣品表面上來，成為二次電子散射出去，大量二次電子被探測裝置收集到，因此接觸孔在SEM中的電壓襯度圖像就是明亮的。當接觸孔在NMOS上時，n型有源區和p阱之間構成的pn結反偏，所以接觸孔上的表面勢保持較高的水平，接觸孔在SEM中的電壓襯度圖像就顯得比較暗。

實際操作時要將芯片研磨到接觸孔露出來，然后采用低能量的電子發射到樣品表面（如1kV），然后觀察樣片表面接觸孔的亮度，通過對比同一區域的接觸孔亮度或者與好品進行比較，找出異常的接觸孔，判別其失效類型，隨后可用FIB進行進一步確認。
