PCBA在加工或使用過程中出現的分層或起泡現象,這是一種嚴重的不良現象,可能導致整個電路板失效。PCBA爆板可能涉及多個因素,包括材料、設計、制程和環境等方面。
本文以PCBA爆板分層失效為例,通過剝離分析、熱應力測試等方法,分析其失效原因與機理,并提出預防對策。
測試分析
1.外觀檢查

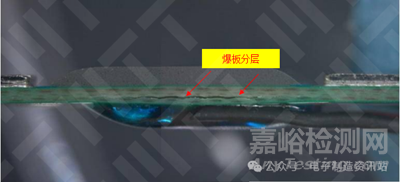

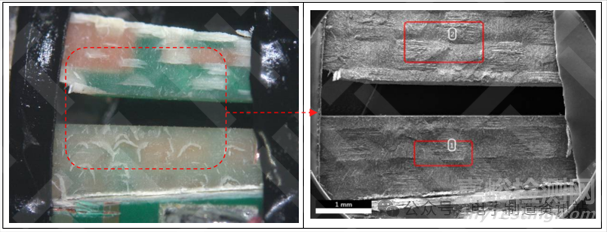

進行外觀檢查,結果如圖1所示,PCBA上下表面未發現異?,F(xiàn)象,但側面發現嚴重分層現象,分層主要分布于兩導線焊點位置,其他位置未發現明顯分層現象。

圖1.NG1外觀照片
2.分層界面確認

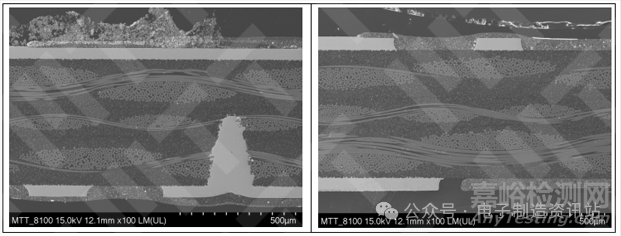

對分層位置放大觀察,發現分層界面位于表層PP樹脂內,如圖2所示:
導致樹脂內界面分層的因素有以下幾點:①分層界面存在污染;②PCB受潮;③PCB耐熱性能不足;④樹脂固化不完全;⑤局部受熱過量。

圖2.分層位置觀察照片
3.剝離分析
對NG1分層位置剝離后,并對分離后界面進行觀察分析,結果如圖3及表1所示:
分離界面主要含有C、O、Al、Si及微量的Ca、Mg元素,未發現異常元素存在,排除污染對分層爆板的影響。

圖3.NG1剝離后SEM圖片

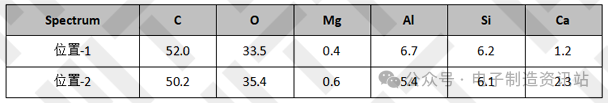

表1.NG1剝離后成分測試結果(wt.%)
4.吸水率測試
為確認NG1爆板是否與PCB受潮有關,對PCB光板及覆箔板吸水率進行測試,確認其是否符合要求,結果如下:
PCB光板吸水率測試:
參考IPC-TM-650-2018 2.6.2.1A覆箔板的吸水率測試方法的要求進行制樣和測試后。如表2所示,PCB光板吸水率實驗室實測結果為0.24%。
實驗室測試PCB吸水率低于回收時收到的板材吸水率標準值。

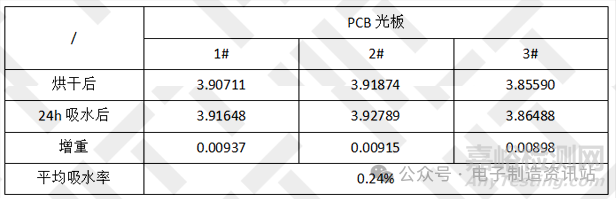

表2.PCB光板吸水率實驗室實測結果(單位:g)

覆箔板吸水率測試:
參考標準IPC-TM-650-2018 2.6.2.1A 覆箔板的吸水率測試方法,對3塊覆箔板進行吸水率測試,如表3所示:覆箔板吸水率實驗室實際測試結果為0.21%,也小于回收時收到的板材吸水率標準值。

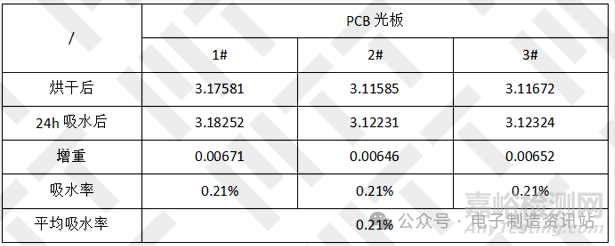

表3.覆箔板吸水率實驗室實測結果(單位:g)
5.熱應力測試
為確認PCB光板的耐熱沖擊能力是否符合要求,參考IPC-TM-650-2018 2.4.13.1 層壓板熱應力測試方法,分別按三種條件對PCB光板進行熱應力測試,結果如下:

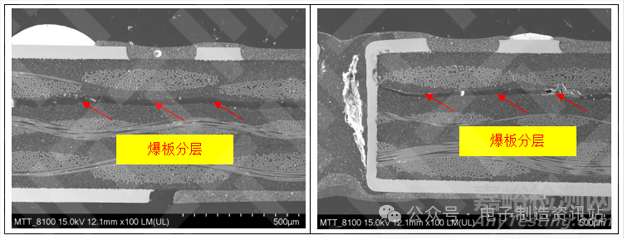

如圖4—6所示,常溫放置24h PCB光板及吸潮后PCB光板,漂錫三次后都發現分層現象,分層位于表層PP樹脂內,與NG1分層位置一致。烘烤后PCB光板,漂錫三次后未發現明顯分層現象。
綜上可知,該P(yáng)CB爆板分層與PCB光板受潮直接相關。

圖4.PCB烘烤并漂錫三次后切片照片

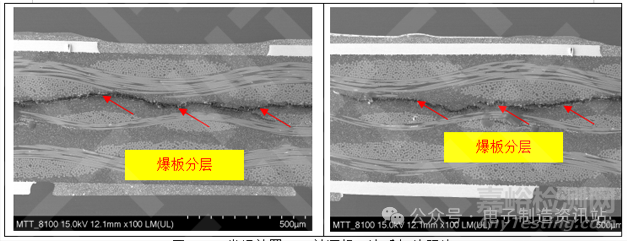

圖5.PCB吸濕并漂錫三次后切片照片

圖6.PCB常溫放置24h并漂錫三次后切片照片
6.爐溫曲線分析

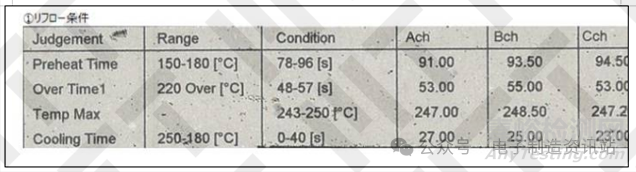

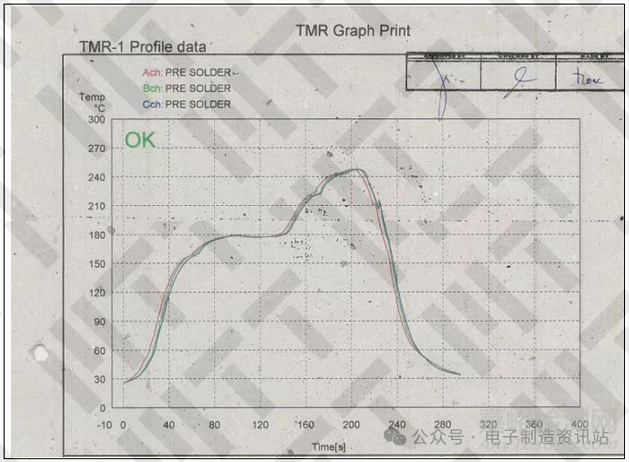

如圖7所示,由profile曲線可知,預熱時間(150℃-180℃)最大為94.50s,回流時間(>220℃)最大為55.00s,峰值溫度最高為248.5℃,參考標準IPC/JEDEC J-STD-020E-2015非氣密固態表面貼裝器件的潮濕/再流焊敏感度分類中對回流焊溫度要求,爐溫設置正常,未表現出熱輸入過量特征。


圖12.Profile曲線
7.結論
PCBA爆板分層的原因?yàn)镻CB光板受潮后,導致PCB光板耐熱性能不足,當遇到回流高溫時出現爆板分層不良。
