塑封芯片分層是一種重大的質量異常現象,是影響產品可靠性的關鍵因素。當有分層的芯片吸潮后,再經過回流焊/波峰焊等高溫?zé)崽幚頃r(shí)非常容易發生爆米花效應。爆米花效應是因封裝產生裂紋而導致芯片報廢的現象,這種現象發生時,常伴有爆米花般的聲響,故而得名。
因此,在塑封芯片的DPA時,關鍵區域不允許有分層,常用的判據如下:
a) 塑封鍵合絲的裂紋;
b) 從引線腳延伸至任一其他內部器件(引腳、芯片、芯片粘接側翼)的內部裂紋,其長度超過相應間距的1/2;
c) 導致表面破碎的包封上的任何裂紋;
d) 跨越鍵合絲的模塑化合物的任何空洞;
e) 塑封和芯片之間任何可測量的分層;
f) 引線引出端焊板與塑封間界面上,分層面積超過其后側區域面積的1/2;
g) 引腳從塑封完全剝離(上側或后側);
h) 包括鍵合絲區域的引腳分層;
i) 連筋頂部分層超過其長度的1/2;
j) 如果不能確認內部裂紋或疊層分離是否應拒收,則需要將樣品剖切并拋光進行驗證。
那么,準確的超聲波掃描結論非常關鍵。今天介紹一個案例,講解超聲波掃描結論為“分層”,但實際上是其他因素導致的“假分層”形貌。

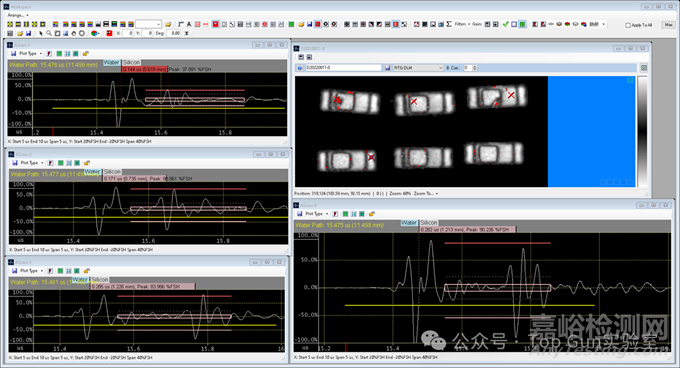

例行DPA發現樣品分層:A-Scan波形確認“異常”

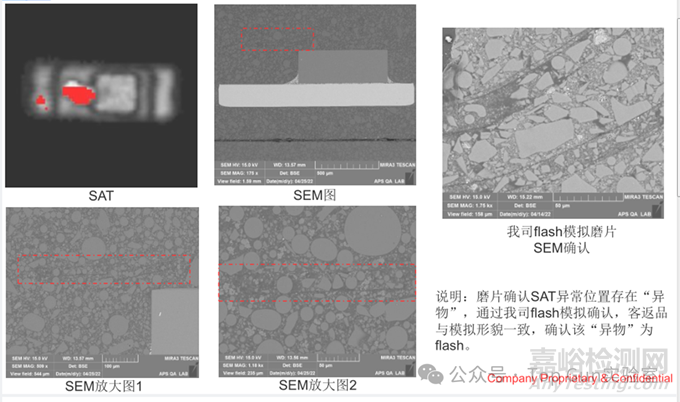

封裝廠對樣品切片確認:確認聲掃“異常”位置不是關鍵區域的分層,而是flash導致

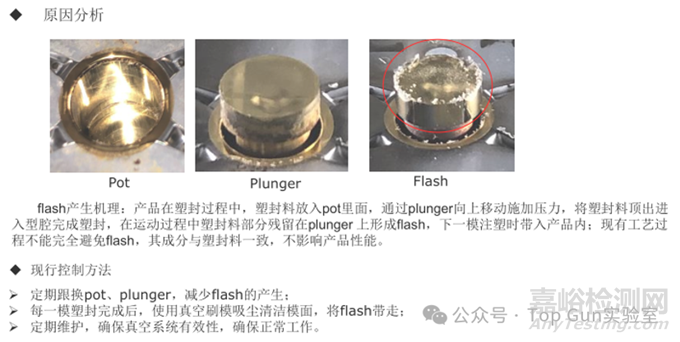

導致flash產生的原因:注塑時前一模固化的環氧樹脂未清理干凈

總結:該樣品“分層”屬于非標缺陷,低風險;但需提升制程能力,減少此類缺陷

來源:Top Gun實驗室
