中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、漆膜耐沾污性的定義



漆膜耐沾污性，是指涂層受到所處環(huán)境中灰塵、煤煙粒子等污物污染后容易清洗的程度，用以評估涂料在實際使用中對污染物的抵抗能力，從而確定其抗污性能和持久性。涂料在使用過程中，經(jīng)常暴露和接觸到各種環(huán)境的大氣介質(zhì)，當涂層本身固化不徹底或漆膜不夠平整光滑時，漆膜表面就會不同程度地沾上煤灰、油斑、塵埃、動物排泄物等各種外來污物，進而影響漆膜的外觀、顏色和光澤。漆膜耐沾污性，即為衡量涂料對這些污物抵抗能力的參數(shù)性質(zhì)。



二、相關(guān)標準



目前使用較多的漆膜耐沾污性相關(guān)標準有：



GB/T 9780-2013《建筑涂料涂層耐沾污性試驗方法》



JG/T 24-2018《合成樹脂乳液砂壁狀建筑涂料》中7.16



GB/T 9755-2014《合成樹脂乳液外墻涂料》中5.17



三、試驗方法要點介紹



1. 測試原理



采用配制灰作為污染源，將其制成懸浮液，用涂刷法或浸漬法將其附著在涂層試板上。用規(guī)定的水壓、水量在一定的時間內(nèi)進行均勻沖洗，通過測定試驗前后反射系數(shù)的變化或根據(jù)基本灰卡的色差等級，評定涂層試板的耐沾污性。



2. 材料和儀器設備



反射率儀：符合GB/T 23981-2009中4.1規(guī)定；



天平：感量0.1 g；



配制灰：石墨粉為主要原料；



細度：0.045 mm；



方孔篩余量：(5±2)%；



燒失量：12±2%；



密度：(2.70±0.2) g/cm³；



比表面積：(400±20) m²/kg；



反射系數(shù)：(37±3)%；



3. 操作要點



a) 涂刷法：



在上、中、下三個位置測試涂層試板的初始反射系數(shù)，取其平均值，記為A。用軟毛刷將污染源懸浮液按先橫向、后豎向均勻涂刷在涂層試板的表面，污染源懸浮液涂刷量為每塊試件(0.7±0.1) g。涂刷好的試板按A法(標準狀態(tài)法)或B法(烘箱快速法)進行試驗，在涂層試板的上、中、下三個位置測試反射系數(shù)，取其平均值，記為B。仲裁檢驗時應采用A法。每次沖洗涂層試板前均應將水箱中的水添加至15 L。



b) 浸漬法：



將涂刷法的刷涂改成浸涂，其他操作一樣，浸涂時將涂層面朝下，水平放入盤中浸漬5 s后取出。



4. 結(jié)果表示



a) 涂刷法：



涂層的耐沾污性用反射系數(shù)下降率 (X) 表示，按下式計算：



結(jié)果取三塊試板的算術(shù)平均值，保留2位有效數(shù)值，三塊試板的平行測定相對誤差應不大于15%。



b) 浸漬法：

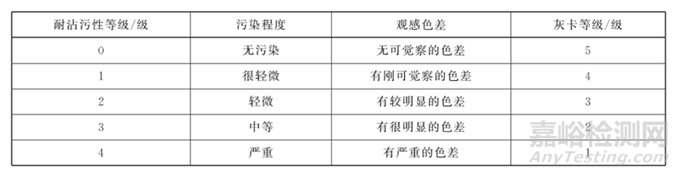

采用0~4級共五個等級來評定試驗結(jié)果，分別與基本灰卡 (GB/T 250) 五個等級相對應。

取二塊試驗后的涂層試板，分別與一塊未經(jīng)試驗的涂層試板按GB/T 9761-2008中8.2b) 項常規(guī)法比色箱與基本灰卡的色差進行比色評定等級。



四、影響因素



試板的板面狀況：試板表面的平整性、光澤的高低都直接影響其耐沾污性。



試板的干燥程度：試板不干燥或干燥不徹底，都會對漆膜的耐沾污性帶來影響。



沖洗裝置：沖洗裝置所用材質(zhì)不符合要求，或其安裝不合理都會影響漆膜的耐沾污性。



沖洗過程：沖洗過程要盡量使板面上各點受到大致相等的水流沖量。



試驗用污染源、污染源涂刷量、污染源涂刷用刷、涂層試板、試驗環(huán)境溫度、沖洗水的溫度、污染源涂刷方向、反射率測定儀、沖洗裝置等諸多因素都會影響耐沾污性的試驗結(jié)果。因此試驗過程中無論是試驗所需物品的選用還是儀器等工具的操作，還是試驗環(huán)境的控制都要嚴格把關(guān)，每個環(huán)節(jié)每個因素都要嚴格按照有關(guān)標準和操作要求執(zhí)行。
