1、問題現象描述
某電力電子自動化控制公司生產制造的智能電力控制設備,依據GB/T17626.4的標準進行電快速瞬變脈沖群抗擾度試驗時,出現網絡數據傳輸中斷錯誤,具體現象如下:

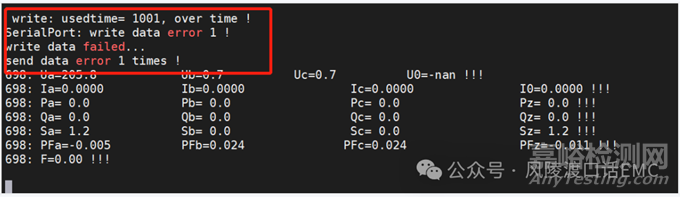

圖1:網絡數據中斷測試圖示
客戶花費大量時間進行分析調試,仍然無法解決問題,委托我司進行整改,客戶具體測試標準要求如下表所示:(網絡數據傳輸錯誤是無法接受問題)

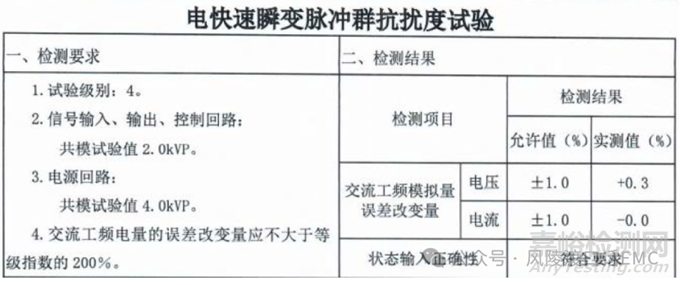

圖2:客戶測試標準要求
收到客戶郵寄的樣機,在客戶配合指導的前提下,搭建起測試平臺,進行問題確認。確認從電源端口注入EFT干擾,則不會出現網絡數據中斷錯誤的問題;而從信號端口注入EFT干擾,則會出現網絡數據傳輸中斷錯誤的問題,同客戶端測試結果基本吻合,排除試驗場地、測試設備、試驗環境的差異。

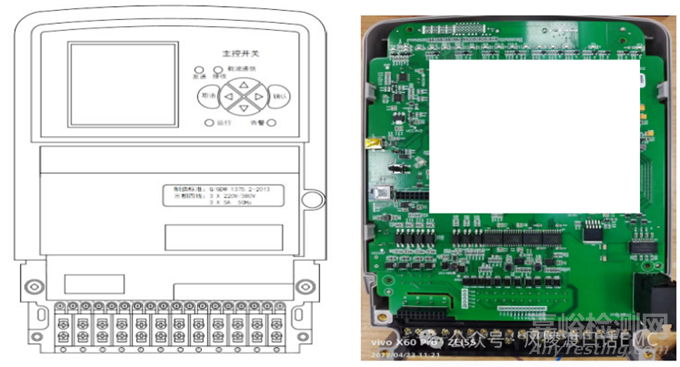

圖3:產品形態圖
2、問題現象分析
EFT干擾測試其實質是共模噪聲注入測試,干擾主要表現形式是共模噪聲電流泄放過程形成的空間場輻射耦合,共模噪聲在參考地平面流動時產生的地電位差,而形成的電場耦合,以及高頻噪聲電流環路形成的環路感應耦合。

圖4:EFT噪聲注入端口
根據EFT注入干擾的特征,在注入端口線纜上增加不同規格材質的磁環,無明顯改善基本排除共模電流磁場耦合問題;EFT噪聲注入的接地端子移除,衰減EFT噪聲電流改善非常明顯,注入信號端口對PE地增加1000pF濾波電容,問題改善非常明顯。

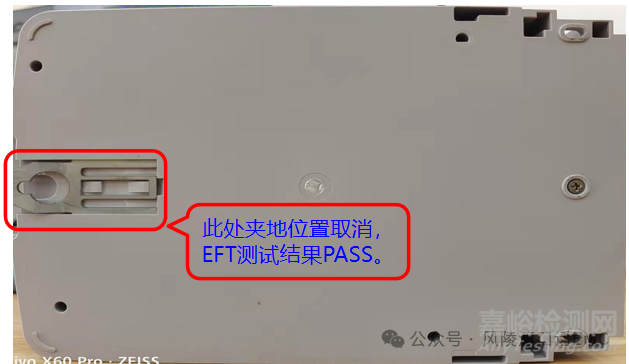

圖5:EFT噪聲注入接地端子位置

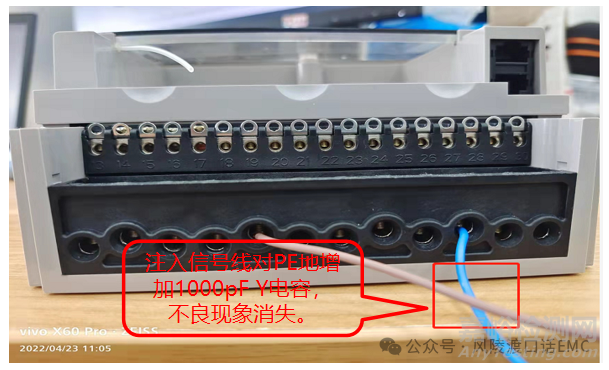

圖6:EFT噪聲注入端口對PE地增加1000pF電容
信號端口增加不同規格的磁環,無明顯改善,則說明不是共模電流的磁場輻射耦合;在EFT噪聲注入端口增加1000pF電容對參考地,改善非常明顯,說明干擾的主要形式是以電場輻射的方式耦合;考慮到在注入信號端口增加電容,實際生產作業過程中很難實現,對策可行性較低。

圖6:EFT噪聲注入接地端子浮空衰減共模電流
移除EFT測試時接地端子,降低共模電流可以解決,初步分析判斷接地端子附近存在敏感信號,拆機分析時發現系統主控芯片靠近接地端子處,存在電場耦合的風險。

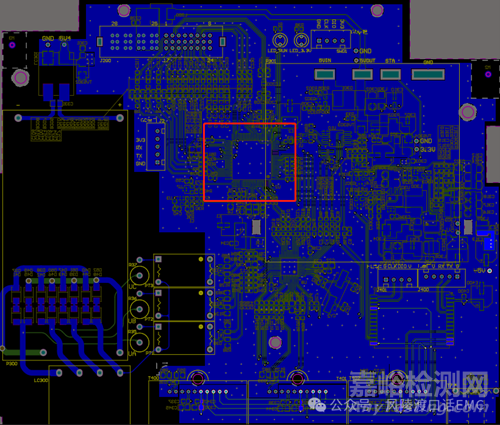

圖7:EFT噪聲注入接地端子附近是主控芯片
主控芯片屬于敏感電路,容易耦合外部電場干擾,出現網絡數據傳輸中斷問題,電場耦合可以通過增加屏蔽罩進行電場隔離,EFT測試結果PASS,網絡傳輸中斷的問題消失,也可以將主控芯片移離EFT噪聲注入接地端子,減小空間電場耦合。

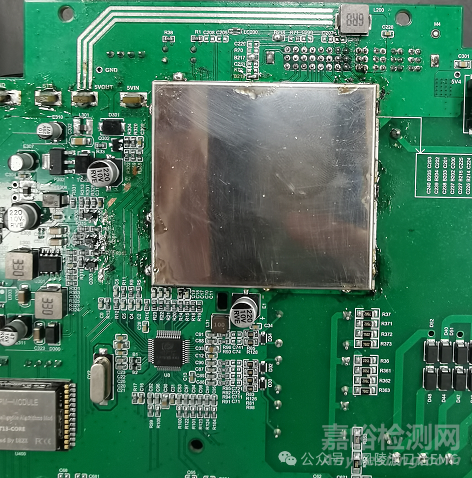

圖8:主控芯片增加金屬屏蔽罩隔離電場耦合
3、問題產生根因分析
通過分析試驗驗證,問題產生的根因分析如下:
EFT干擾注入在信號線與PE參考地之間形成高頻電位差,存在較強的高頻電場輻射,而控制板的主芯片就處于電場輻射的范圍。在信號線增加對地1000pF Y電容,其本質就是降低信號線在EFT干擾注入時的電位差,其實質就是降低電場輻射,芯片受到的電場輻射噪聲也隨之變小。改變PE地接地位置,信號線對PE地的電場輻射位置也隨之改變,芯片不在電場輻射的范圍內,或者說芯片受到的電場輻射噪聲是在芯片的承受范圍,芯片工作狀態未到任何影響。

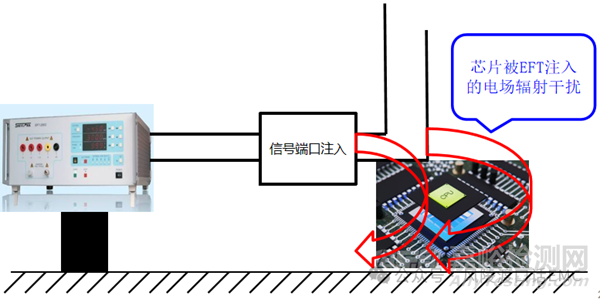

圖9:EFT干擾耦合機理示意圖

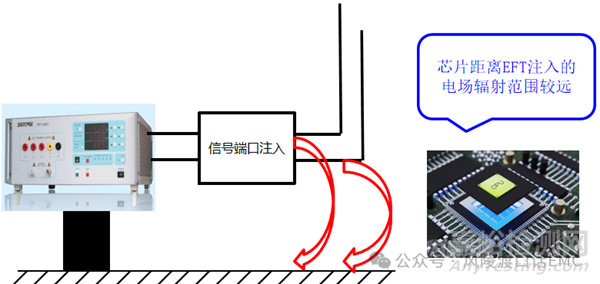

圖10:移動接地端子后EFT干擾耦合機理示意圖
產品抗EFT干擾注入測試,其本質上是共模干擾注入測試,雖然干擾頻率相對來說較低(5KHz/100KHz);但其上升沿非常陡峭(方波),其高次諧波非常豐富(高頻電場)。高頻電壓產生的電場很容易與周圍敏感電路、敏感元件產生感應騷擾電壓,尤其是敏感元件(例如:控制芯片或者芯片散熱片)之間發生的容性耦合,耦合噪聲超過芯片干擾容限時引起其誤動作。此產品控制芯片靠近EFT測試地線時,注入信號與參考地(通常為PE)之間形成的分布電場,干擾到控制芯片引起工作狀態異常。
4、問題解決方案
通過分析驗證,擬定問題的解決方案如下:
問題解決方案(一):
主控芯片增加金屬屏蔽罩,進行電場屏蔽,減小EFT注入時電場噪聲與控制芯片之間的容性耦合。

圖11:主控芯片增加金屬屏蔽罩
問題解決方案(二)
修改PCB Layout設計,將控制芯片由底層改為頂層,通過PCB板本身的金屬層形成電場屏蔽,解決與注入地線(PE地線)之間的容性耦合問題。

圖12:主控芯片由底層調整到頂層
以上兩種方案均可以有效解決電快速脈沖群(EFT)測試時,網絡數據傳輸中斷問題,綜合考慮項目改動的影響及項目進度影響,采用問題解決(一)。
5、案例思考與啟示
系統主控芯片通常是輻射發射問題的噪聲源頭,同時也是抗擾度敏感的源頭,外部的干擾噪聲注入形成的空間場干擾,則會在芯片內部產生感應電動勢或者感應電流,當超過的噪聲容限值,就容易導致主控芯片工作狀態異常。不同芯片敏感度不同,敏感點也不同,尤其增加金屬散熱片且散熱片本身浮空,不接地的情況下,更容易感應電場噪聲。
EMS抗擾度測試的干擾機理:主要是地電位波動引起的信號傳輸電平錯誤,二是干擾的注入端口的空間磁場輻射與電場輻射,磁場輻射在敏感環路中容易感應噪聲電流與噪聲電壓,電場輻射容易在敏感環路或者器件感應噪聲電壓。
