1、什么是EMI？

電磁干擾（EMI）是會影響系統性能的電磁信號。這種干擾通過電磁感應、靜電耦合或傳導的方式對電路造成影響。對于汽車、醫療設備以及測試與測量設備的制造商來說，EMI是一項重要的設計挑戰。由于功率密度的增加、開關頻率的提升以及電流的增大，電源性能要求不斷提高，EMI問題也愈加凸顯，因此急需有效的解決方案來減輕其影響。許多行業對EMI有嚴格的標準要求，如果在設計初期未加以重視，可能會嚴重延遲產品的上市時間。



2、EMI耦合類型

EMI是當電子系統中的干擾源與接收器（即系統內的某些元件）發生耦合時產生的問題。根據耦合方式的不同，EMI可以分為兩類：傳導型和輻射型。

傳導EMI（低頻，450 kHz至30 MHz）

傳導EMI是通過寄生阻抗以及電源和接地連接，以傳導方式耦合到元件中的。噪聲通過傳導路徑傳輸?shù)搅硪粋€(gè)器件或電路。傳導EMI可以進一步分為共模噪聲和差模噪聲。

共模噪聲是通過寄生電容和高dV/dt（C × dV/dt）進行傳導的。它沿著任意信號（正或負）到地（GND）的路徑，通過寄生電容進行傳輸，如圖1所示。

DifferenTIal-mode noise is conducted via parasiTIc inductance （magneTIc coupling） and a high di/dt （L × di/dt）。

差模噪聲通過寄生電感（磁耦合）和高di/dt （L × di/dt）進行傳導。

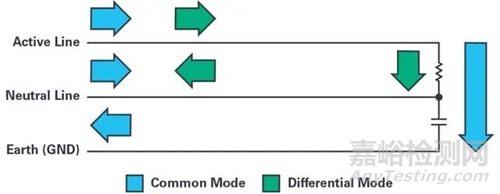

圖1.差模和共模噪聲。



輻射EMI（高頻，30 MHz 至1 GHz）



輻射EMI是通過磁場能量以無線方式傳播到其他器件的干擾信號。在開關電源中，這種噪聲是由于高di/dt與寄生電感之間的耦合引起的。輻射噪聲會影響到附近的器件，可能導致它們的性能下降。



3、EMI控制技術

首先，要確認EMI確實是一個問題。雖然這看似簡單，但要準確判斷問題的存在可能非常耗時，因?yàn)樾枰柚鶨MI測試室（并非隨處可得）來量化電源產生的電磁能量，并判斷是否符合系統的EMI標準。

如果測試結果表明電源確實存在EMI問題，設計人員將需要采取多種傳統的校正策略來減少EMI影響，其中包括：

提高效率：在盡可能小的電路板空間內實現高效率。

優化散熱：良好的熱性能對于減少EMI至關重要。

布局優化：電源布局與組件選擇同樣重要。布局優化通常是一個迭代過程，經驗豐富的設計人員可以減少迭代次數，從而避免延誤和額外的設計成本。但問題在于，內部人員可能缺乏這種經驗。

使用緩沖器：一些設計人員會提前規劃簡單的緩沖器電路（例如從開關節點到GND的RC濾波器），以抑制開關節點的振鈴現象，這是產生EMI的主要原因之一。然而，這種技術會增加損耗，對效率產生負面影響。

降低邊沿速率：通過降低柵極導通的壓擺率來減少開關節點的振鈴，同樣會對效率產生不利影響。

展頻技術（SSFM）：許多ADI公司的Power by Linear™開關穩壓器都提供展頻功能，這有助于產品通過嚴格的EMI測試。展頻技術通過在一定范圍內調制開關頻率，將峰值噪聲分布到更寬的頻率范圍內，從而降低EMI。

濾波與屏蔽：雖然濾波和屏蔽可以減少EMI，但它們往往成本高昂，占用空間，也增加了生產復雜性。

盡管這些措施都能減少噪聲，但也各有不足。最大限度地降低電源設計中的噪聲通常是解決問題的關鍵，但這一過程往往困難重重。為此，ADI公司的Silent Switcher®和Silent Switcher 2穩壓器提供了一種更為簡潔的方案，它們?cè)诜€(wěn)壓器內部實現了低噪聲，從而無需額外的濾波、屏蔽或大量的布局迭代。這樣不僅加快了產品的上市時間，還顯著降低了成本。



最大限度地減小電流回路



為了有效減少EMI，首先要識別電源電路中的“熱回路”（高di/dt回路）并減小其影響。熱回路在圖2中有所展示。在標準降壓轉換器的工作周期內，當M1關閉、M2打開時，交流電流沿著藍色回路流動；當M1打開、M2關閉時，電流則沿著綠色回路流動。然而，產生最高EMI的回路并不直觀，它既不是藍色回路，也不是綠色回路，而是傳導全開關交流電流（從零到峰值再回到零）的紫色回路。由于這個回路中交流和EMI能量最大，稱之為“熱回路”。



熱回路中的高di/dt和寄生電感是導致電磁噪聲和開關振鈴的主要原因。為了減少EMI并提高電路性能，必須盡量降低紫色回路的輻射效應。熱回路的電磁輻射干擾會隨著其面積的增加而增加，因此，理想的解決方案是將熱回路的PCB面積盡可能縮小，甚至理想情況下減小到零，并使用零阻抗的理想電容來消除問題。這樣可以顯著降低電磁噪聲，提升系統的整體性能。

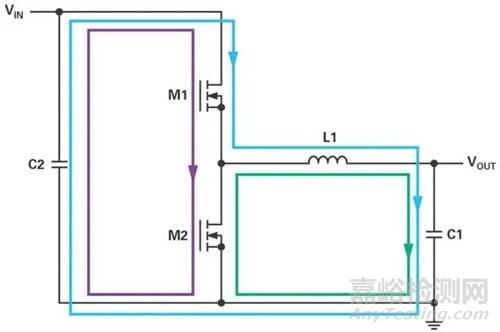

圖2.降壓轉換器的熱回路。



使用Silent Switcher穩壓器實現低噪聲磁場抵消



雖然完全消除熱回路區域是不可能的，但我們可以將其分成兩個極性相反的回路。這種設計能夠在IC周圍形成局部磁場，并有效抵消彼此的干擾。這正是Silent Switcher穩壓器的核心理念，通過這種方式大幅降低噪聲干擾，提升電源的整體性能。

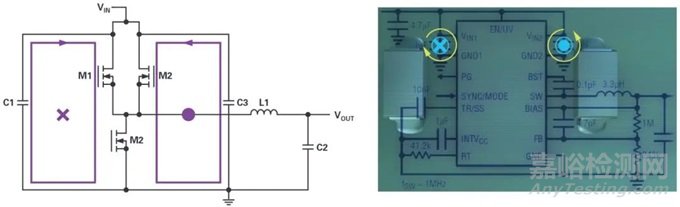

圖3.Silent Switcher穩壓器中的磁場抵消。



倒裝芯片取代鍵合線



另一種改善EMI的方法是縮短熱回路中的導線長度。這可以通過放棄傳統的鍵合線連接芯片與封裝引腳的方法來實現。采用倒裝芯片技術，將芯片直接安裝在封裝上，并添加銅柱連接。這樣可以大幅縮短內部FET與封裝引腳及輸入電容之間的距離，從而進一步減小熱回路的面積，顯著降低EMI的影響。

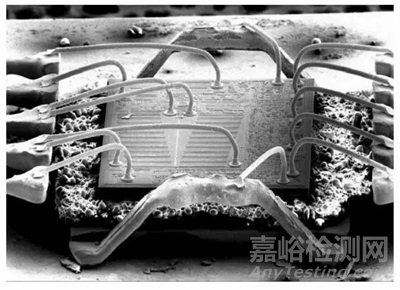

圖4.LT8610鍵合線的拆解示意圖。

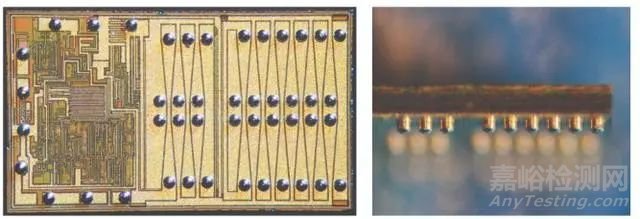

圖5.帶有銅柱的倒裝芯片。



Silent Switcher與Silent Switcher 2

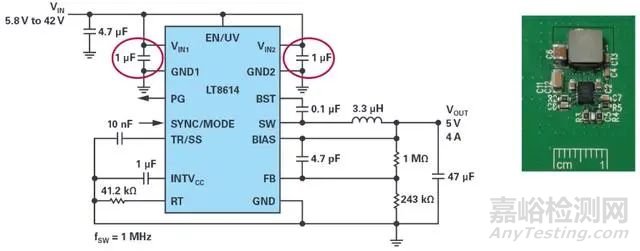

圖6.典型的Silent Switcher應用原理圖及其在PCB上的外觀。



圖6展示了一個典型的Silent Switcher穩壓器應用示例，可通過兩個輸入電壓引腳上對稱布置的輸入電容來識別。在這種設計中，布局至關重要，因?yàn)镾ilent Switcher技術依賴于輸入電容的對稱布置，以實現磁場的有效抵消。如果布局不對稱，Silent Switcher技術的優勢將無法充分發揮。那么，如何確保設計和生產過程中都能保持正確的布局呢？答案就是使用Silent Switcher 2穩壓器，它能夠在這一方面提供更好的保障。



Silent Switcher 2



Silent Switcher 2穩壓器通過進一步減少EMI實現了更高的性能。它將電容（包括VIN電容、INTVCC電容和升壓電容）集成到LQFN封裝內，從而消除了PCB布局對EMI性能的敏感性。這些電容被設計為盡可能靠近引腳的位置。所有的熱回路和接地層都在封裝內部，這不僅將EMI降至最低，還大幅減少了解決方案的總占板面積。

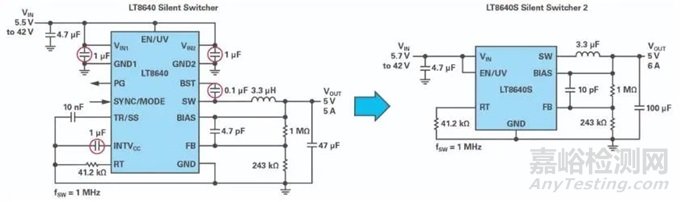

圖7.Silent Switcher應用與Silent Switcher 2應用框圖。

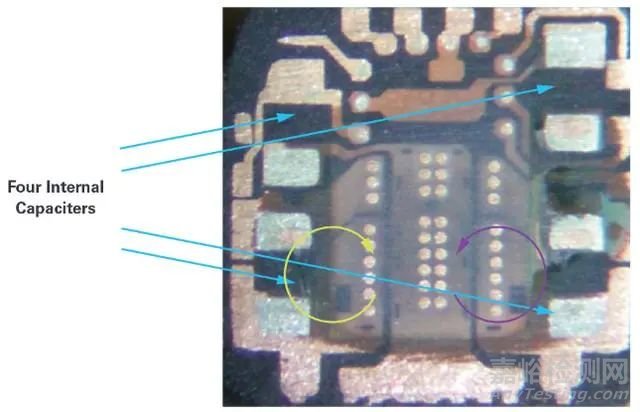

圖8.去封的LT8640S Silent Switcher 2穩壓器。



Silent Switcher 2技術還提升了熱性能。LQFN倒裝芯片封裝上的多個大面積接地裸露焊盤有效地通過PCB散熱，進一步改善了熱管理。同時，去除高電阻的鍵合線也提高了轉換效率。在EMI性能測試中，LT8640S不僅符合CISPR 25 Class 5峰值限制要求，還有較大的裕量。



µModule Silent Switcher穩壓器



借助Silent Switcher產品組合的開發經驗，并結合現有的廣泛µModule®產品系列，我們提供的電源解決方案不僅易于設計，還能滿足關鍵性能指標，如熱性能、可靠性、精度、效率和優良的EMI性能。



例如，圖9中的LTM8053穩壓器集成了兩個能夠?qū)崿F(xiàn)磁場抵消的輸入電容以及其他所需的無源組件。這些組件都封裝在一個6.25 mm × 9 mm × 3.32 mm的BGA封裝中，使客戶能夠?qū)⒏嗑性陔娐钒宓钠渌O(shè)計方面。

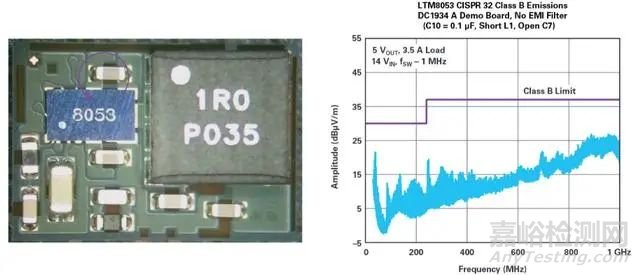

圖9.LTM8053 Silent Switcher裸露芯片及EMI結果。



無需LDO穩壓器——電源案例研究



典型的高速ADC需要多種電壓軌，其中一些電壓軌的噪聲必須極低，以實現ADC在數據表中的最佳性能。為了在高效率、小尺寸板空間和低噪聲之間找到平衡，常見的解決方案是將開關電源與LDO后置穩壓器結合使用，如圖10所示。開關穩壓器能夠以高效率提供更大的降壓比，但噪聲相對較高。LDO后置穩壓器雖然效率較低，但能有效抑制開關穩壓器產生的大部分傳導噪聲，從而提供更清潔的電源，使ADC能夠達到最高性能。盡可能減小LDO后置穩壓器的降壓比有助于提升效率。然而，多個穩壓器會使布局變得更復雜，并且LDO后置穩壓器在較高負載下可能會導致散熱問題。

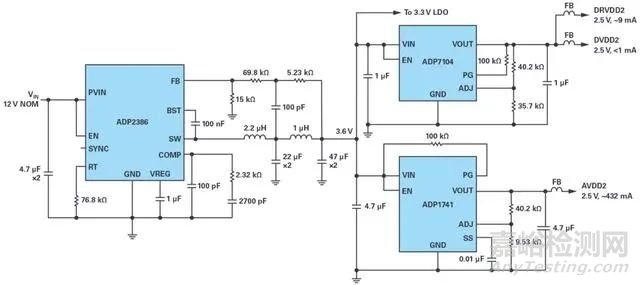

圖10.為 AD9625 ADC供電的典型電源設計。



圖10中的設計顯然需要在低噪聲、效率和電路板空間之間做出權衡。在這種情況下，低噪聲是優先考慮的因素，因此效率和電路板空間可能需要有所妥協。但其實不必如此。



最新一代的Silent Switcher µModule器件將低噪聲開關穩壓器設計與µModule封裝相結合，實現了設計簡便、高效率、小尺寸和低噪聲的完美平衡。這些穩壓器不僅最大限度地減少了電路板占用空間，還具備可擴展性，能夠通過一個µModule穩壓器為多個電壓軌供電，進一步節省空間和設計時間。圖11展示了使用LTM8065 Silent Switcher µModule穩壓器為ADC供電的替代電源方案。



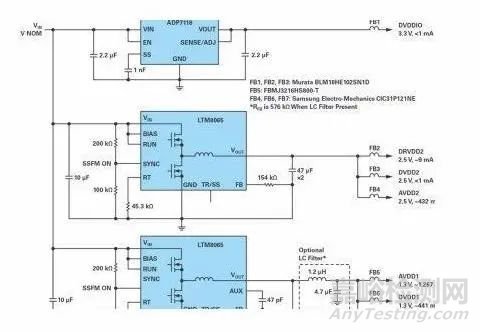

圖11.使用Silent Switcher µModule穩壓器為AD9625供電，可節省空間的解決方案。



這些設計已經經過詳細測試和比較。ADI公司最近發布的一篇文章對使用圖10和圖11中電源設計的ADC性能進行了評估。測試包括以下三種配置：



使用開關穩壓器和LDO穩壓器為ADC供電的標準配置。



使用LTM8065直接為ADC供電，不進行進一步的濾波。



使用LTM8065和額外的輸出LC濾波器，進一步凈化輸出。



測試結果表明，LTM8065能夠直接為ADC供電，而不會對ADC性能產生負面影響，其SFDR（無失真動態范圍）和SNRFS（信噪比）結果均令人滿意。



這一實施方案的核心優勢在于顯著減少了元件數量，從而提高了效率，簡化了生產過程，并減少了電路板的占用空間。



小結



隨著系統級設計對規范要求越來越嚴格，模塊化電源設計變得尤為重要，特別是對于電源設計經驗有限的情況。許多細分市場的系統設計必須符合最新的EMI規范，Silent Switcher技術在小尺寸設計中的應用，再加上µModule穩壓器的簡單易用特性，可以顯著縮短產品上市時間，并節省電路板空間。



Silent Switcher µModule穩壓器的優勢包括：



節省PCB布局設計時間：無需重新設計電路板即可解決噪聲問題。



無需額外的EMI濾波器：節省元件和電路板空間成本。



降低了電源噪聲調試的需求：減少對內部電源專家的依賴。



提供高效率：在寬工作頻率范圍內表現出色。



為噪聲敏感型器件供電時，無需LDO后置穩壓器：簡化設計。



縮短設計周期：加快產品開發進程。



在小尺寸電路板上實現高效率：優化空間使用。



良好的熱性能：確保穩定運行。
