靜電放電ESD,對集成電路的危害巨大,會造成靜電潛在損傷或者直接將集成電路的端口保護網絡擊穿,造成集成電路的失效。特別是對于倒裝芯片,靜電損傷是造成其失效的一大重要因素,這種靜電損傷很難用掃描電鏡顯微鏡直接找到,通過激光掃描顯微鏡對其進行失效定位可以快速準確的定位到損傷點。

樣品為倒裝芯片,視頻輸出端口輸出異常,圖像不顯示。

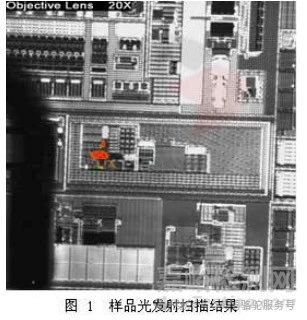

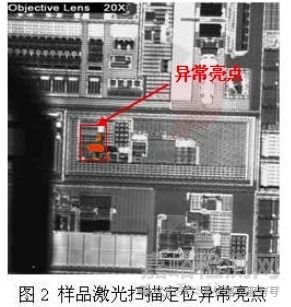

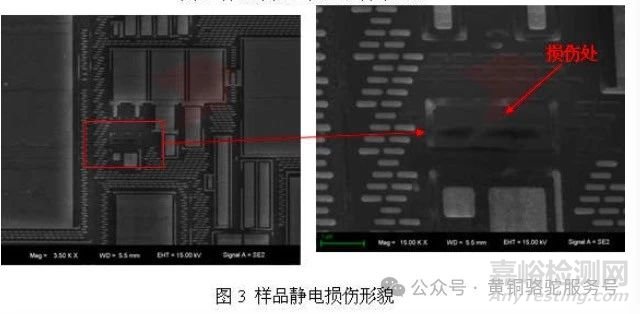

分析方法簡述:電參數測試結果表明,樣品的3.3v video IF supply端口對地端之間表現為漏電特性。對樣品進行開封檢查,表面未發現異常形貌。在漏電端口和vss之間施加電壓,激光掃描顯微鏡下進行失效定位,可見樣品芯片上存在異常亮點,該點在激光加熱下,阻值發生變化,光發射顯微鏡的電源探測到該阻抗變化,并標記顏色。對存在異常亮點的芯片進行去層并用SEM放大觀察,發現樣品異常亮點附近存在靜電損傷形貌。
通過激光掃描顯微鏡準確的定位了倒裝芯片中的靜電損傷點。對于襯底相對較薄的倒裝芯片,無需對芯片進行任何處理,就可以直接應用激光掃描熱激發技術進行失效定位,提高了失效分析的水平和效率。
倒裝芯片一般都是靜電敏感器件,在其貯存,運輸和使用過程中,一定做好靜電防護措施,避免靜電對芯片造成損傷和擊穿。其次,在芯片的設計層面,也可以通過電容保護,電阻保護,電阻-電容保護或者通過合理的布線技術,也可以增強芯片的ESD抵抗能力。
