1. 環境設定

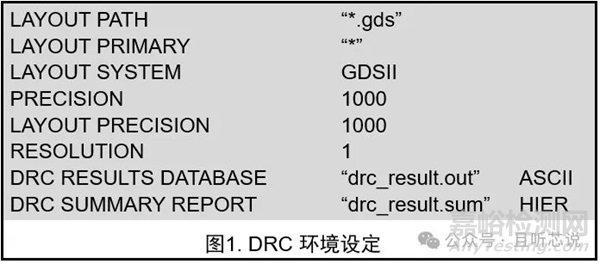

撰寫一份DRC則首先需要進行基礎環境設置，以calibre為例，這一基礎環境的設置如圖1所示，主要包括以下幾個方面：

Layout path：指定輸入版圖數據；

Layout primary：指定輸入版圖需要檢查的cell名稱；

Layout system：指定輸入版圖格式，一般為GDSII或OASIS兩種，要與Layout path輸入的數據格式保持一致；

Precision：指定DRC計算精度；

Layout precision：指定版圖文件的精度；

Resolution：指定格點分辨率；

DRC results database：指定DRC結果輸出文件，以ASCII形式記錄了各種層的報錯位置坐標信息；

DRC summary report：指定DRC結果統計信息文件，主要包括版圖中每個原始層的數量，每條規則檢查結果數量，run time等信息。

2. 層的定義

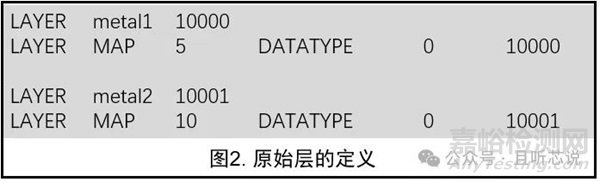

層的定義可以將輸入的GDS或者OASIS中的圖層號、DATATYPE屬性一一映射到DRC文件中使用的圖層中，如圖2所示，在DRC中通過LAYER MAP和LAYER的組合使用，可以對圖層進行編號及分配，保證每個圖層編號的唯一性，避免出現檢查錯誤。

3. 連接關系的建立

一個功能完善的芯片，需要按照設計要求和工藝要求通過metal連線將各種器件正確的連接起來，來實現設定的功能。在DRC中的一部分規則需要通過獲取特定層之間實際的連接關系才能實現檢查效果，這就需要依據設計規則中連接關系的定義，通過CONNECT命令來實現圖層之間的連接。

為了檢查實際layout中器件和金屬的連接關系，需要在DRC中通過CONNECT關鍵詞建立起相應的連接，如圖3所示，可以通過via將兩個metal進行連接，也可以通過cnt將metal與nsd進行連接，從而實現后續電位相關設計規則的檢查。

4. 變量定義

隨著工藝節點的逐步縮小，關鍵尺寸縮小，并且相關層種類大量增加，這就導致DRC code數量和復雜程度急劇增加，但通常設計規則每一章節都會有相似的設計要求，差別僅在于尺寸的不同，或者涉及的層有所區別。通常對于這種相似的情況，可以通過在DRC文件靠前部分或者各個章節前進行全局變量定義，后續DRC code中就可以直接調用該變量，不需要在具體的DRC規則中進行重復定義，這樣既降低了DRC code出錯的概率，也簡化了具體的DRC code。在code中全局變量又可以分成功能性和描述性變量兩種類型：

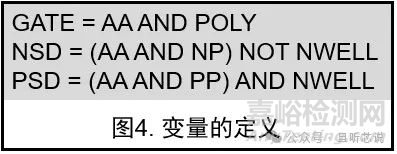

    (1) 功能性變量，如圖4所示，通過邏輯計算來定義某一個代表特定功能的變量；

    (2) 描述性變量，這種變量的定義主要是為了在后續DRC code撰寫過程中提供方便，將某一些邏輯操作定義為一個變量，但并不一定代表特定功能，通常是在每一章節進行定義描述。

5. 檢查規則的編寫

通過以上幾個部分的定義，DRC大廈的地基就建立完畢，之后就可以一層一層的往上搭建主體部分，即依據設計規則的要求進行DRC的撰寫，同時搭建過程中需要及時利用test pattern進行測試，保證所撰寫的DRC code符合DRM的要求。

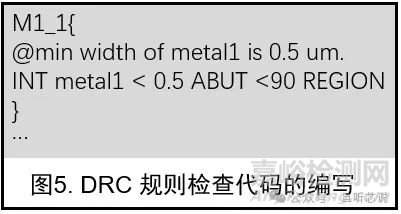

圖5所示為一條完整的DRC code示例，包含了對應設計規則的檢查名稱(M1_1)、設計規則描述(@min width...)以及檢查代碼(INT...)，其中檢查名稱可以幫助工程師快速定位檢查代碼，設計規則描述可以幫助工程師更好的理解檢查內容，而檢查語法便是實現該條規則檢查的核心內容。針對不同的設計規則，DRC code難易復雜程度各有不同，比如device、ESD、latch up、電壓識別等部分相對會更加復雜。

以上是一份DRC code的基礎框架概覽，環境設定、層定義、連接關系建立、變量定義、檢查規則編寫這五部分，如同精密機械中的齒輪，環環相扣，緊密相連，共同構建了一個嚴謹又靈活的體系，確保在復雜電路設計過程中，能夠高效地發現并糾正潛在的設計違例。
