應用于航天領域的低噪聲放大器，作為無線通信設備的前段核心部件，其工作環境復雜，無法進行及時的更換和維修。為了保障無線通信設備要求高可靠、長壽命，本文選擇四通道接收組件一只進行熱真空試驗。該組件的低噪聲放大器在溫度范圍為-55℃~150℃的熱真空試驗下，均發生不同程度的退化和失效，并借助金相顯微鏡、掃描電鏡（SEM)、聚焦離子束(FIB)及微光顯微鏡(EMMI)等失效分析設備對試驗后組件中的低噪聲放大器芯片開展失效分析研究，確定芯片的薄弱環節和失效機理，為優化低噪聲放大器設計，提高其在太空環境下的性能和可靠性提供實驗依據。



引言



無線通信在人類社會發展和進步中起到至關重要的作用，其應用已深入到我們生產和生活的方方面面，如手機、數字電視、廣播、汽車、飛機及航天等。無線通信設備中最常用和最關鍵的部件為收發組件，用于接收和發射來自其他通信設備的信號。低噪聲放大器作為收發組件中最基本和最重要的電路，用于放大來自其他設備的有用信號，降低鏈路中噪聲信號的擾動，保證系統解調出可靠信息。低噪聲放大器的性能指標和可靠性決定了整個模塊及系統的性能和可靠性，如動態范圍、靈敏度和選擇性，這三個指標嚴重受限于射頻系統的噪聲和線性度，而噪聲和線性度又主要由低噪聲放大器的噪聲、增益等指標決定。



無線通信在提升信息收發效率的同時也必須保證信號收發的準確和可靠性，因此有必要對其中關鍵部件低噪聲放大器進行可靠性考核。手機、電視、廣播等產品中使用的低噪聲放大器應用場景中的環境條件比較柔和，且容易進行更換和維修，因此對該類產品中使用的低噪聲放大器的可靠性要求較低。而應用于人造衛星、空間探測器等航天領域的低噪聲放大器，其工作環境復雜，器件往往同時受到熱電、真空、輻照、過載荷等多重應力，且器件無法進行及時的更換和維修，設備昂貴并具有重要應用價值，因此對該類產品中使用的低噪聲放大器的可靠性要求極高。為了保障設備要求高可靠、長壽命，有必要在產品投入使用前對產品進行真空熱環境模擬的可靠性試驗。



熱真空試驗的基本原理是通過模擬太空環境，使低噪聲放大器在試驗過程中經歷與實際工作條件相同或相似的環境和負荷，從而揭示其在這些條件下的工作特性和性能限制，發現產品在太空條件中工作的薄弱環節和失效機理。這種方法可以提供比地面環境下試驗更真實和準確的數據，有助于優化低噪聲放大器設計，提高其在太空環境下的性能和可靠性。本文選取某多芯片組件進行熱真空試驗后，研究其中低噪聲放大器在熱真空條件下的可靠性，發現組件中的低噪聲放大器的微波參數在熱真空試驗前后均有不同程度退化或失效，借助金相顯微鏡、掃描電鏡（SEM）、聚焦離子束（FIB）及微光顯微鏡（EMMI）等失效分析設備對熱真空試驗后組件中的的低噪聲放大器芯片開展失效分析研究，確定芯片失效部位、失效模式及失效機理。幫助確定低噪聲放大器在熱真空試驗中的薄弱環節和失效機理。



試驗方法



1、熱真空試驗概述



熱真空試驗是指在真空和一定溫度條件下驗證產品性能與功能的試驗，是一種環境模擬試驗，也是綜合環境應力試驗。試驗要素主要有如下幾點：（1）試驗真空度；（2）極限溫度；（3）極限溫度保持時間；（4）溫變速率；（5）電應力和工作時間；（6）試驗循環次數。在熱真空試驗中，真空度通常小于1.3×10-3Pa，不同真空度下器件有不同的物理效應，如壓差效應、熱輻射效應、材料蒸發、升華和分解效應、微放電與擊穿現象等；極限溫度與器件工作溫度有關，需結合器件自身特點確定；高溫限與低溫限停留時間通常為8-12小時；溫變速率不小于1℃/min；循環次數與試驗類型相關，至少3.5次。



2、低噪聲放大器熱真空試驗設計



為了研究低噪聲放大器在真空熱試驗的失效機理，選擇四通道接收組件一只進行熱真空試驗，將其中的通道分別編號為接收-1#、-2#、-3#、-4#。設置試驗條件為：真空度1.0×10-4Pa，設置四個溫度范圍分別為-55℃~85℃/100℃/125℃/150℃，加電，各5.5個循環，每循環24小時。試驗前后測試各通道增益和噪聲參數。



試驗結果



熱真空試驗，前后用探針對組件中的低噪聲放大器開展微波參數（NF和Gain）測試，測試發現組件中1#、2#、3#、4#號低噪聲放大器的微波參數均不同程度退化失效，測試結果如表1~表2所示。

表1接收-1#、接收-2#、接收-3#、接收-4#增益測試結果

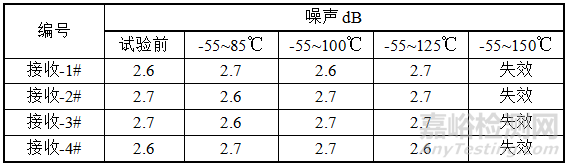

表2 接收-1#、接收-2#、接收-3#、接收-4#噪聲測試結果

由表1~表2得出，組件中的低噪放在-55~85℃、-55~100℃、-55~125℃試驗條件下均未發生參數超差或失效，各參數與試驗前差別不大；然而，在-55~150℃條件下，器件直接發生失效。



失效分析



1.直流電特性測試



低噪聲放大器由有源器件、無源器件和互聯結構組成。有源器件實現信號放大，是決定產品性能和功能的關鍵部件，也是可靠性最薄弱的部件，而柵極肖特基勢壘為有源器件的可靠性薄弱部位。試驗后測試場效應管的柵極肖特基勢壘特性，即柵（G）和源（S）之間的直流電特性，接收-2#和接收-3#二只低噪放的G-S間肖特基勢壘特性徹底消失，表現為低阻導通特性，阻值范圍為4Ω~60Ω，典型的低阻特性曲線如圖1（a）所示。接收-1#和接收-4#二只低噪放產品G-S間表現為有較大漏電流的肖特基勢壘特性，典型的特性曲線如圖1（b）所示。

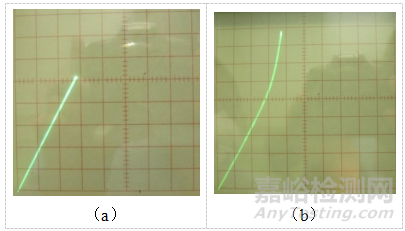

圖 1 試驗后低噪放直流電特性測試結果



2.形貌分析



根據直流電特性測試結果可知，有源芯片肖特基勢壘受到不同程度的損傷，故重點放大檢查有源區。

將失效芯片依據直流電特性劃分為A、B兩組。G-S間呈低阻導通特性的2只（接收-2#、接收-3#）為A組，G-S間呈漏電流較大的肖特基勢壘特性的2只（接收-1#、接收-4#）為B組。

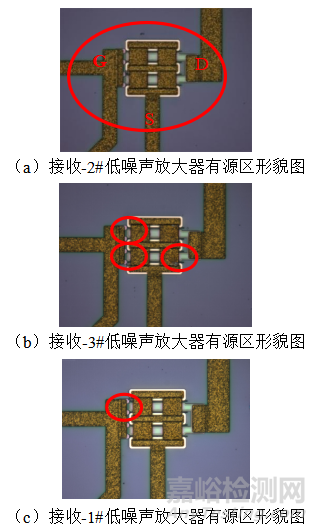

在高倍顯微鏡下檢查A組和B組芯片內場效應管的柵條，柵條下方半導體表面均有不同程度的局部損傷點，部分損傷點位于S極一側，部分損傷點位于D極一側，部分損傷點位于S極和D極兩側，但損傷點位置與A組和B組產品未表現出明顯相關性。典型的柵條形貌分別如圖2所示。

圖2 試驗后低噪放直流電特性測試結果



3.EMMI與FIB分析



使用EMMI發光顯微分析技術對接收組件低噪聲放大器進行形貌檢查，圖中并未發現芯片異常部位，經先前目檢形貌檢測，放大管的柵極柵條為低噪聲放大器的損傷部位，同樣也是是低噪聲放大器的可靠性薄弱環節，EMMI發光顯微鏡不能分辨出放大器芯片的異常部位。

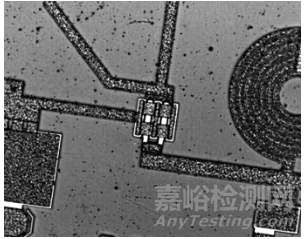

圖3接收-1#低噪聲放大器有源區EMMI圖像

使用FIB，沿著垂直于柵條的方向進行刻蝕，得到柵條部位的FIB剖面形貌圖（如下圖所示）。為了對比分析，在柵條上任選一處未損傷部位刻蝕，為進行對比，正常的柵條進行FIB剖面形貌如圖4所示。

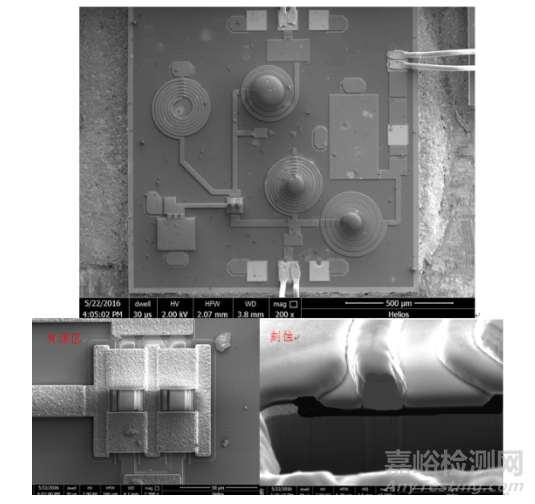

圖4 未失效低噪聲放大器樣品FIB圖像

柵條損傷部位FIB剖面形貌分別如圖5所示，損傷形貌均表現為半導體材料的熔融、鼓包、變形，出現燒蝕坑，甚至分層。

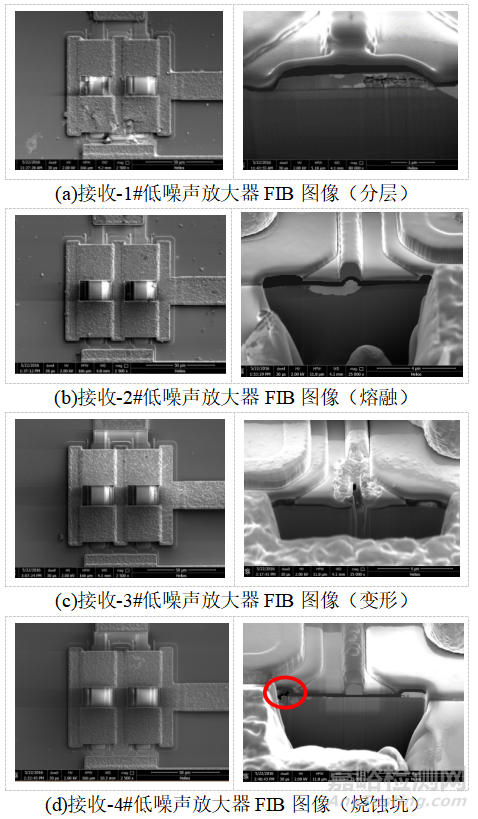

圖5 失效低噪聲放大器樣品FIB圖像



4、失效機理



低噪聲放大器內的無源元件（電容、電感和電阻）、互聯結構（傳輸線、空氣橋和通孔）均未見明顯異常，損傷部位均位于有源區，失效模式為柵金屬下方的半導體材料熔融燒毀。具體表現有：（1）柵條損傷形貌有熔融、鼓包、變形，出現燒蝕坑，甚至分層等；（2）熔融燒毀位置位于S極一側；（3）熔融燒毀位置位于D極一側；（4）S極和D極側均有燒毀熔融；（5）去除鈍化層和柵極金屬化層后，柵條部位出現新的異?？?。

主要失效機理為：二次擊穿導致半導體材料熔融燒毀，柵金屬與半導體材料間的互擴散。具體分析如下：

半導體器件燒毀的發展過程一般可以概括為：結區熱斑的形成和發展→熱斑溫度超出了原設計的溫度→熱斑溫度達到材料的熔點，發生結間短路→金屬遷移至熔融材料中→金屬化條熔化開路。

二次擊穿，是指當元器件的偏置電壓增大過程中出現的電壓突然跌落、電流突然上升的物理現象，如圖6所示。發生二次擊穿時，若無限流裝置及其它保護措施，元器件將被燒毀。

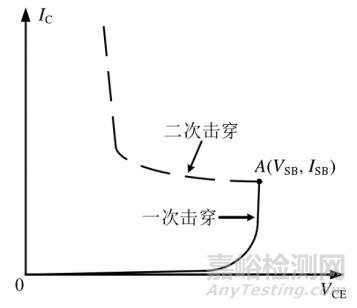

圖6 二次擊穿示意圖

強電流和熱絲的形成被認為是與二次擊穿相關聯并同時發生的另一種現象。當強電流集中從一個小區域流過而不再均勻流過結區時，就形成了熱絲；強電流的集中以及它引起的升溫將進一步加強上述過程，并在器件中產生熱斑。當溫度達到一定程度時，就會使得材料融化，進而引起器件性能退化或失效。



如果熱真空放電從源極或漏極注入到器件中。器件溝道中瞬時通過大電流密度和強電場強度，導致溝道溫度急劇上升，當溫度累積達到材料的熔點，溝道熔融燒毀，表現為S極和D極兩側的半導體材料均發生熔融。



熱真空放電損傷效應的物理機理為器件柵金屬下方發生熔融燒毀。然而，如果作用到器件上的功率密度尚不能達到損傷功率閡值，則器件內最高溫度就無法達到材料熔點，燒毀不會發生。但是即便未發生損傷效應，在柵金屬下方也會產生一個高溫?zé)狳c(diǎn)，在這種情況下，柵金屬化與半導體材料之間的互擴散很容易被熱激活。柵金屬向下擴散進入半導體材料內形成化合物，尤其在局部存在缺陷時，這種互擴散更為嚴重，這些化合物在去除鈍化層和柵極金屬化層中，被氫氟酸清洗掉后便留下了異常的坑。



低噪聲放大器失效可分為致命失效和退化失效，引起失效機理通常與材料結構、工藝方法、應用和應力等條件有關，其損傷機理主要可歸結為柵金屬下沉、歐姆接觸退化、溝道退化、表面態影響、電遷徙、熱電子陷阱、氫效應等。每種失效模式均可歸為不同失效機理的表現形式。



結論



本文對某組件進行熱真空試驗，并在試驗前后對其中的低噪聲放大器進行參數測試和失效分析。-55~150℃熱真空試驗后低噪聲放大器的增益和噪聲參數均發生超差導致器件失效。



低噪聲放大器在熱真空試驗后，內的無源元件（電容、電感和電阻）、互聯結構（傳輸線、空氣橋和通孔）均未見明顯異常，損傷部位均位于有源區柵條部位。具體表現有：（1）熔融燒毀位置位于S極一側；（2）熔融燒毀位置位于D極一側；（3）S極和D極側均有燒毀熔融；（4）去除鈍化層和柵極金屬化層后，柵條部位出現新的異?？?；（5）柵條損傷主要有熔融、鼓包、變形，出現燒蝕坑，甚至分層等。主要失效機理為：二次擊穿導致半導體材料熔融燒毀，柵金屬與半導體材料間的互擴散。



引用本文：



劉國強.低噪聲放大器熱真空試驗可靠性與失效機理研究[J].環境技術,2024,42(07):49-55.
