印度新德里Ojha V等人發表了一篇關于血管內手術使用到的導管的一系列介紹（介入放射學中常用的導管，特別是外周領域，神經介入領域除外）。



筆者觀點：除了神經專用導管之外，這些導管都是最常用到的工具。這篇文章一是介紹和了解，二是對于經橈而言，超選管的重要性不言而喻，無論是創新研發還是改良優化，最終都要形成一套行之有效的框架體系來更好滿足需求。



1、介紹



導管是介入放射科醫師非常寶貴的工具。1929年，Werner Forssmann博士通過一個簡單的橡膠導管通過肘前靜脈進行血管造影，證明了肺動脈的導管置入。如今，介入放射科醫師的裝備中有多種導管，以滿足不同的需求。然而，文獻缺乏對導管的正確用法、類型和用途的全面匯編。本文就血管介入治療中常用的血管造影導管的特點、類型和用途作一綜述。



2、導管的特性

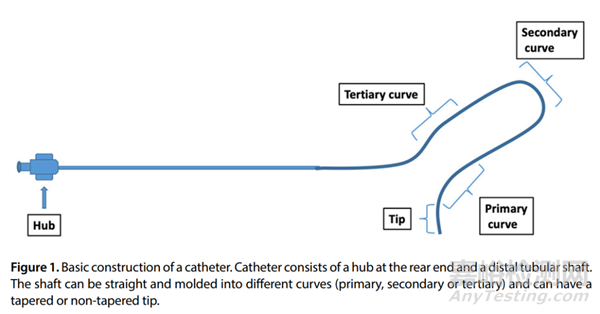

導管是一種可插入管道、體腔或血管的柔性空心管。它由尾部的hub和遠端管狀體組成。管體可以是直的，也可以成型成不同的彎曲形狀(一級、二級或三級彎曲)，頭端可以是錐形的，也可以是非錐形的(圖1)。置管就是插入導管的過程。血管造影導管是任何血管介入治療中最重要的工具。它們通過放置在血管通路部位的鞘管進入。通過這些導管內的導絲導航下進入目標血管。一旦導管進入血管內，它們可用于對預定血管區域進行診斷性血管造影，并作為導管在預定位置輸送用于血管內介入的球囊和支架。

理想的導管應具有強度、良好的轉矩控制、顯影性、柔韌性、無創頭端和較低的表面摩擦，從而在導絲的導引下具有良好的可追蹤性。



3、構造

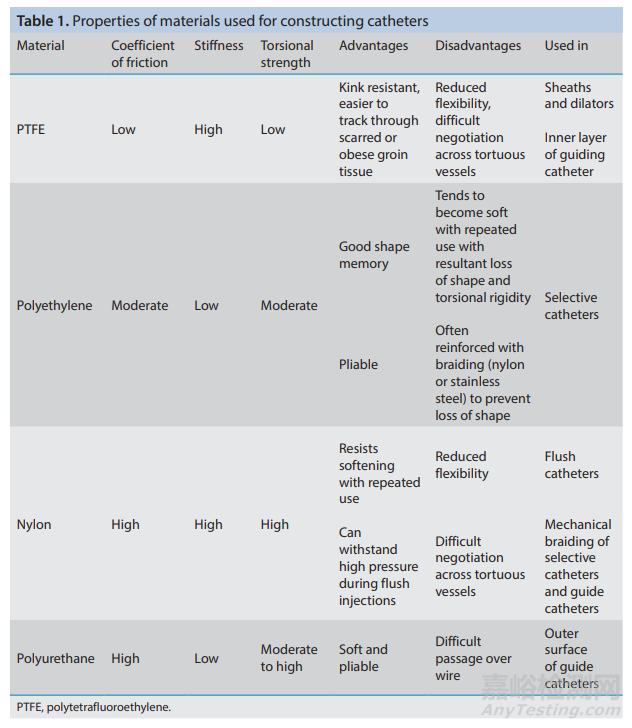

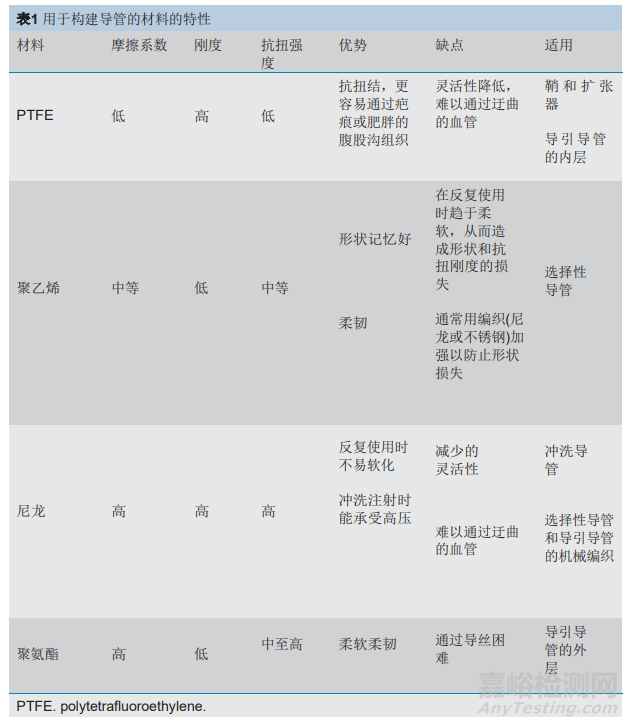

i) 表面涂層：表面涂層可以改變導管的摩擦系數、促血栓形成性或抗菌性能。ii)外層：血管造影導管可以由聚乙烯、聚氨酯、尼龍、聚四氟乙烯、硅酮、聚氯乙烯或這些材料的組合制成。它們各自的性質、優點和缺點見表1。管腔的摩擦系數對于血管造影時導絲容易通過和獲得高造影劑流速很重要。相反，導管外表面的低摩擦系數有助于其可追蹤性，盡管這是犧牲注射期間位置穩定性的。材料的剛性使導管能夠承受血液長時間施加的壓力。

由聚乙烯制成的選擇性導管通常用更硬的材料進行編織，如尼龍或不銹鋼，以幫助保持其抗扭強度并增加扭矩控制。導管的推送性也依賴于材料的彎曲剛度和導管外表面的摩擦系數。用硬度較小的材料制成的導管，比如聚乙烯，更容易克服血管的彎曲度，但也更容易發生彎曲或屈曲。如果導管外表面與血管壁之間的摩擦增加，也可能發生屈曲。此外，當導管嵌在血管壁上而未穿孔時也可能發生屈曲。iii)導管頭端：圓形頭端比方形或斜面創傷更小，更容易插入。4)加強：采用單絲或雙絲編織，以增加額外的扭轉性。



測量



導管的大小用其外徑表示，單位為(Fr)(1 Fr= 0.333 mm/0.013 in)。3-F導管的外徑為1mm。大多數情況下，導管外徑在頭端較窄，在hub近端較寬。例如，一個Progreat(Terumo Interventional Systems)導管外徑為2.4/3F，意味著其頭端的外徑為2.4Fr，它在hub近端端測量為3Fr。該標準的一個缺點是它沒有規定導管或管道的內徑。制造商規定的導管直徑對應于它的外徑和血管鞘的內徑。因此，4-F導管可以通過4-F血管鞘。



大多數血管造影使用4-F或5-F導管且能兼容0.035或0.038英寸的導絲。所用導管的直徑由患者的年齡、血管大小、血流速度以及是否需要選擇性或超選擇性檢查決定。



導管的內徑以英寸(英寸)為單位。要在導管內導入可兼容的導絲，知道內徑的大小是必要的。例如，Progreat導管(2.4/3F)的內徑為0.022英寸。因此，它可以容納直徑小于0.022英寸的導絲。這些信息通常列在導管的包裝上。

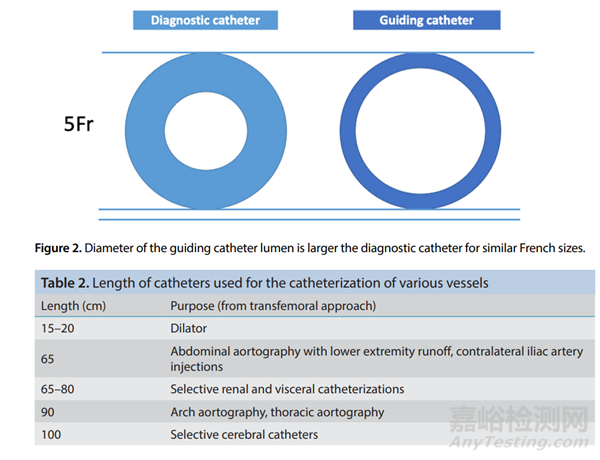

導管用其外徑Fr進行表示。導引導管的內徑大于相同外徑的診斷導管。例如，6-F Radifocus Optitorque((Terumo Corporation, Tokyo, Japan)血管造影導管和6-F HeartrailTM III(Terumo Corporation, Tokyo, Japan)導引導管的內徑分別為1.3mm和1.8mm，外徑都為2mm(圖2)。



所使用導管的長度由穿刺部位和所需的應用決定。理想情況下，導管應該有足夠的長度到達目標部位，并且仍有足夠的長度在患者體外。例如，要從股動脈入路進行腦血管造影，需要使用100cm的導管；然而，對于腎動脈造影，65cm的導管就足夠了(表2)。阻力與長度直接成正比，因此應避免長度過長。



扭轉強度

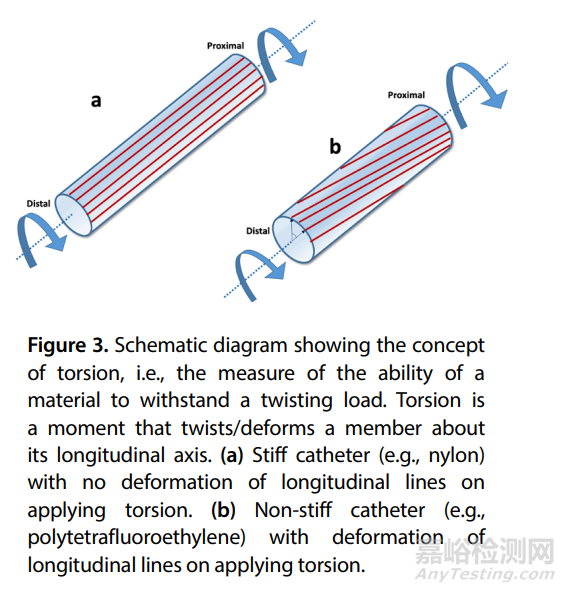

扭轉強度指的是通過旋轉導管近端使導管遠端彎曲向某個方向的能力。這被認為是導管直徑的函數，并與外徑和內徑的四次方之差成正比(圖3)。粗略扭轉強度也隨著導管材料的不同而變化；例如，聚四氟乙烯-聚乙烯-尼龍的扭轉強度比值約為1:2:4。絲的加固使扭控穩定性提高了3倍。



造影劑的流速

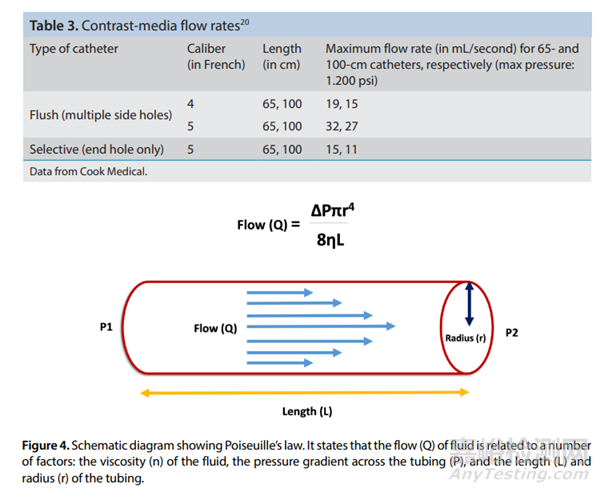

造影劑的流速由制造商指定。它遵循泊肅葉定律，并取決于對比劑的粘度，橫跨管體的壓力梯度，以及導管的直徑和長度(表3)。內徑加倍，流量增加16倍，符合泊肅葉定律。導管長度加倍會使造影劑流速降低一半，這與造影劑的黏度成反比(圖4)。增加壓力可使流量最大化。正因?yàn)槿绱?，?dǎo)管壁的承壓能力是一個重要的考慮因素。



技術特性



可追蹤性是指導管跟隨導絲的能力。推送性被定義為由于操作者在導管hub施加的力而使導管頭端向前移動。通過性是指導管通過迂曲或病變動脈段的能力?？煽匦?扭轉性是指扭轉強度；即導管頭端對在hub進行操作的轉向響應性。



導管的形狀



導管的形狀取決于有無彎曲，如一級彎曲、二級彎曲，偶爾還有三級彎曲。各種類型的導管有i)直型導管(無彎)，ii)豬尾導管(用于沖洗式主動脈造影)，iii)簡單彎曲或單彎導管[(例如：多功能Head Hunter (H1）]，iv)復雜的彎曲導管，通常是一級彎曲、二級彎曲，偶爾還有三級彎曲；這些導管又細分為雙彎導管[e.g., Cobra catheter, renal double-curve (RDC) catheter] 和反向彎曲導管 (i.e., sidewinder catheters, e.g., Simmons and SOS Omni catheters).。直型導管和豬尾導管都有多個側孔，這有助于以高速率(速度)注入大量造影劑。它們也被稱為沖洗導管。



側孔



導管也可以根據側孔的數量和類型分類：i)單孔，ii)末端孔與側孔(高壓和高容量造影劑注射沖洗導管)，和iii)末端閉塞與側孔。側孔具有降低阻力、減少反沖、允許造影劑在大血管管腔內有效分布、提高動脈近端側支的顯影度等優點。然而，在接近導管耐受水平的高注射壓力下，造影劑的高流量射流可能會從側孔逃逸，造成造影劑血管內膜下外滲和血管壁損傷。這被稱為噴射效應，這是血管造影的一種相對少見但眾所周知的并發癥。



介入放射過程中使用的導管類型



A.  選擇性導管,



B.  血流動力學導管,



C.  導引導管,



D.  特殊導管(如微導管、沖洗導管、引流導管、中心靜脈導管、造影測量導管、交換導管和球囊導管)。



A)  選擇性導管



選擇性診斷導管的尺寸范圍為4-6F，長度分別為50-125cm。這些導管大多是編織的，頭端較軟。以下是常見的選擇性導管的例子。后面一節將介紹選擇診斷導管的原理。



a)用于弓部血管插管的導管：



腦血管導管（用于弓部血管插管）：Simple curve, Head Hunter (H1), Bentson Hanafee Wilson (JB1), Bernstein, multipurpose (MPA, MPB), vertebral, Picard, and internal mammary catheters



復合彎曲導管：Head Hunter (H2, H3), Bentson Hanafee Wilson (JB2, JB3), Simmons (SIM1, 2), Newton (HN3, HN4), Mani, and Judkin’s right coronary catheters



b)用于內臟動脈插管的導管：



端孔導管：Cobra (C1, C2, C3), Rosch Celiac (RCI, RC2, RC3), shepherd’shook, Mikaelsson, SOS Omni, sidewinder (SIM1, 2, 3), and RDC catheters



超選端孔導管：Rosch left gastric, Rosch hepatic, and Rosch dorsal pancreatic



下面介紹幾種常見的內臟導管的特點：

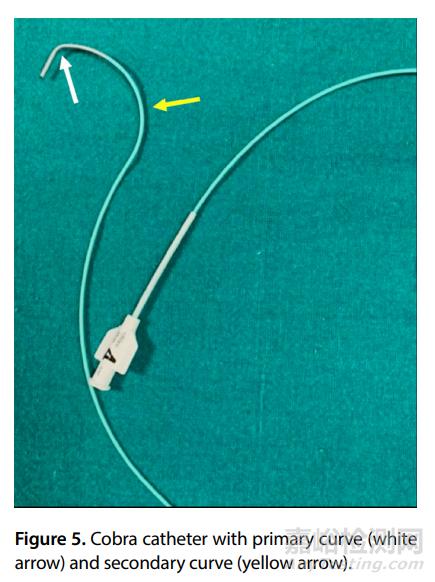

Cobra catheter：這種類型有一級和二級彎曲(雙彎導管)。C1和C2型導管呈漸進式彎曲(圖5)。眼鏡蛇導管相對容易導引，其形狀有助于內臟動脈(如腎動脈、支氣管動脈或腹腔動脈)的插管。它被廣泛用于先天性心臟病患者的腎動脈手術、支氣管動脈栓塞和主肺側支栓塞。



Renal double-curve catheter：這是一種頭端向下的雙彎導管。它是專門為銳腎動脈開口而設計的。



Sidewinder/Simmons catheter：這在1972年首次被描述。這是一種反向彎曲的導管，用于在迂曲的解剖中插管弓部血管，因?yàn)樗S著回撤運動前進。它有三個彎曲，第二個彎曲也被稱為膝部。第三彎有助于在主動脈內的錨定。Simmons導管可以使用開放袢或閉合袢結構。有多種方法描述其成形，如左鎖骨下法、腎動脈法、主動脈分叉法或升主動脈法。左鎖骨下法被認為是最好和最安全的方法。Simmons導管容易打結，所以在操作時要小心。Beacon-tip Simmons導管可能會斷裂；因此，使用后應檢查其長度。



Rosch celiac catheter：該導管的簡單“C”形彎曲最適合腹腔和腸系膜上動脈。如果使用對側股動脈入路，髂總動脈可以很容易地通過RC1進行插管。RC3也被稱為Rosch inferior mesenteric artery catheter，專門用于腸系膜下動脈插管。

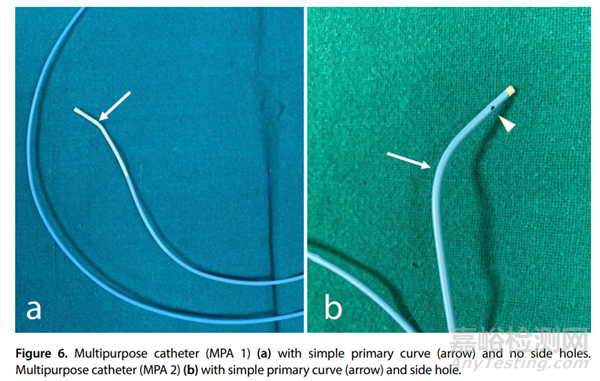

Multipurpose catheter：這是由聚氨酯制成的。MPA1有一個單端孔，MPA2有一個單端孔和兩個側孔(圖6)，這種型號有65 cm、80 cm、100 cm和125 cm的長度，直徑為4-7F。多功能導管有一個120°的彎曲。它們是選擇性血管造影最常用的導管。還有另一種MPA變種稱為Gensini MPA導管。它的直徑為4-7F，有一個端孔和六個側孔，用于沖洗式主動脈造影。MPB導管與MPA導管的不同之處在于，它有一個90°的彎曲。與MPA類似，MPB1是端孔導管，MPB2有一個端孔和兩個側孔。



Robert’s uterine artery catheter：美國介入放射科醫生安妮·克里斯汀·羅伯茨(Anne Christine Roberts)設計了這種獨特的導管。它有一條又長又銳的彎曲，便于進入雙側子宮動脈。該導管從5F(近端)逐漸變細至4F(遠端)，它有一個柔軟的不透射線頭端。



B)  血流動力學導管



Swan-Ganz, Berman, 和reverse Berman catheters常用于肺導管和血流動力學評估。它們主要用于門靜脈高壓和肺動脈高壓的評估。通常，一個球囊附著在導管頭端，它可以充盈以測量，例如，肝和肺毛細血管楔形壓。在導管中放置一個換能器，通過換能器可以在插管期間的監視器上看到壓力波形。



Swan-Ganz catheter：這種導管的尺寸范圍從60到110cm長，4到8F的口徑。末端孔的近端有一個球囊。它有2-5個腔；每個腔有不同的功能，端孔用于壓力監測。



Berman and reverse Berman catheters：這些有尺寸4-8F和長度從50-110cm。它們沒有端孔，但有多個側孔。由于沒有端孔，楔形壓無法測量。在標準Berman導管中，球囊位于導管遠端，側孔于導管近端，因此可用于球囊閉塞近端腔造影或測量楔形壓。在reverse Berman導管中，球囊位于近端(如Swan-Ganz導管)，在球囊遠端有多個側孔。



C)  導引導管

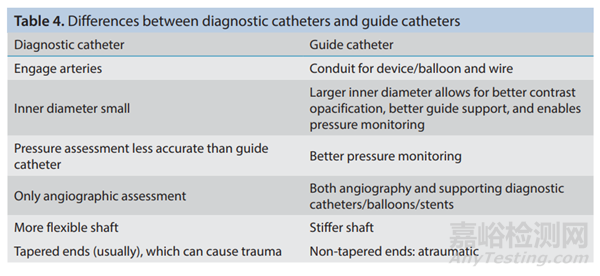

這是一種特殊類型的導管，不向頭端逐漸變細，并有一個加強結構。表4總結了導引導管和診斷導管的基本用途和差異。導引導管的直徑一般為6-8F，長度為65-100cm。導管的特性由其直徑?jīng)Q定。較小的導引導管(如6F)需要較小的穿刺，可以深入動脈；但是，與直徑較大的導管相比，它提供的支撐力和扭控較小。它也限制了可以使用的裝置/支架的大小。較大的導引導管(7-8F)可提供更多的支撐、扭控和可視化，而且還允許使用較大的器械。然而，這種類型的導管也會導致造影劑的使用增加。使用的導引導管的選擇取決于主動脈的大小以及要鉤住的血管的位置和開口，例如腎動脈導管、右冠狀動脈導管和MP導管(圖7)。

D)  特殊的導管



a)  微導管



這些是3F或更小的尺寸，專為遠端血管置管而設計。它們通過0.010-0.025in的導絲，有助于外周介入，以超選性地對小血管進行栓塞。2.5-F Cantata微導管(Cook Medical, Bloomington, IN, USA)內徑為0.021in，可輸送500µm大小的顆粒。A 2.8-F Cantata微導管(Cook Medical, Bloomington, IN, USA)的內徑為0.025in，可輸送高達700µm的顆粒。它們只能與內徑大于0.035in的導管同軸使用。他們有編織結構，具有更好的可控性、抗扭結性和可追蹤性，并有一個不透射線環，以提高可視性。它們兼容碘油/二甲基亞砜，并有親水性涂層，以幫助導入和減少創傷。



b)  沖洗導管



這些導管有一個端孔和多個側孔，這有助于減少可能導致動脈斑塊或血栓不穩定的噴射效應。它們用于高壓注射(高達1200psi)，如用于主動脈造影術和一些外周動脈造影術。使用導絲可以極大地改變導管頭端的形狀。沖洗導管的主要目的是在高流量大血管(aorta, IVC)中以最少的造影劑達到最佳的造影效果。



豬尾巴導管是沖洗導管的一個例子，它是由聚氨酯或聚乙烯制成的，在最后5cm有4-12個側孔。它的尺寸為5-8F，長度為65-110cm(圖8)。這種類型的主要優點是沒有導管反沖，避免了血管內膜下注射造影劑，降低了小分支血管插管的風險，并且它的多個側孔有助于造影劑的有效分布。豬尾巴導管的袢設計用于防止端孔與心內膜直接接觸。豬尾巴導管無創，可減少反沖和穿孔風險。各種改良豬尾導管可供選擇，包括Positrol, Nycone, Ducor high flow, Merit, Quanticor, Grollman和Van Tassel。



c)  球囊導管（血管成形術）

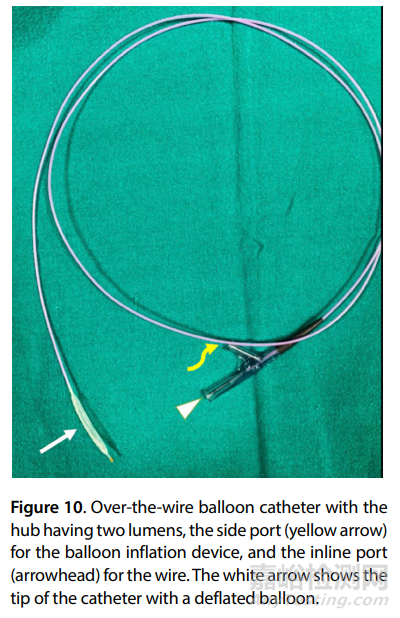

這些軟而柔韌的球囊可以用作閉塞球囊或Fogarty球囊(用于取栓)，也可以是剛性的用于擴張(血管成形術)。用于擴張的球囊可分為兩種主要類型：?jiǎn)诬壭?圖9)和OTW型(圖10)，前者有一個單腔，導絲向近端延伸，后者有不同的腔，用于球囊擴張和導絲導入。這些導管有兩種特性：額定爆破壓力，即達到并包括單次充盈時球囊不會爆炸的壓力：公稱壓力，指的是氣球達到其標記直徑時的壓力。



d)  造影測量導管

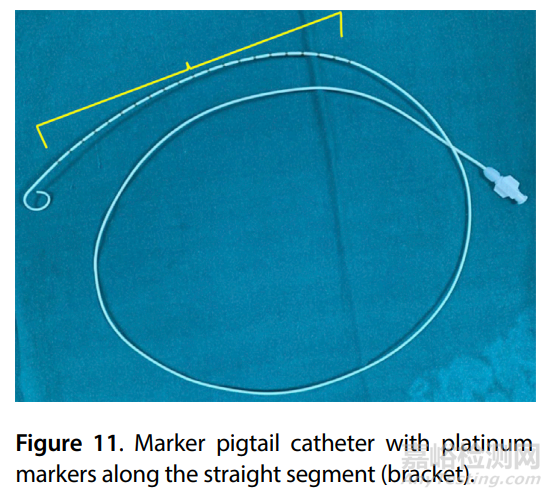

它們被用來精確測量血管段的長度，并且它們的身上有固定間隔的金屬標記。例如，在主動脈支架置入前使用標記豬尾巴導管(圖11)。



e)  灌注導管



這些是用于導管直接溶栓(CDT)過程中輸注治療藥物的特殊導管。這種導管的遠端通常有兩個不透射線環，中間有多個側孔，用于灌注藥物。這段長度稱為導管的關注長度。Cragg-McNamar導管(Medtronic, USA)被廣泛用于CDT。它有4F和5F兩種直徑，灌注長度從5-50cm不等。最后，MicroMewi灌注導管(Medtronic, USA)是一種小型灌注導管，該導管直徑為2.9F，灌注長度為5或10cm。



選擇適合導管的原則

選擇特定導管的原則取決于目標動脈的起始角度和入路部位(股動脈或肱/橈動脈)。開口狹窄的存在妨礙了在病變部位進行高壓注射，因?yàn)樗赡軐?dǎo)致血栓遠端栓塞。根據所需的移動方向選擇導管。



導管頭端長度：導管長度的增加使其在靶血管更加穩定，但代價是在大血管的機動性。



一級彎曲：通過評估靶血管與大血管的角度來選擇。



二級彎曲：通過評估大血管的寬度來選擇。



三級彎曲：根據大血管的正常曲率來選擇。



導管長度：如前所述(表1)。

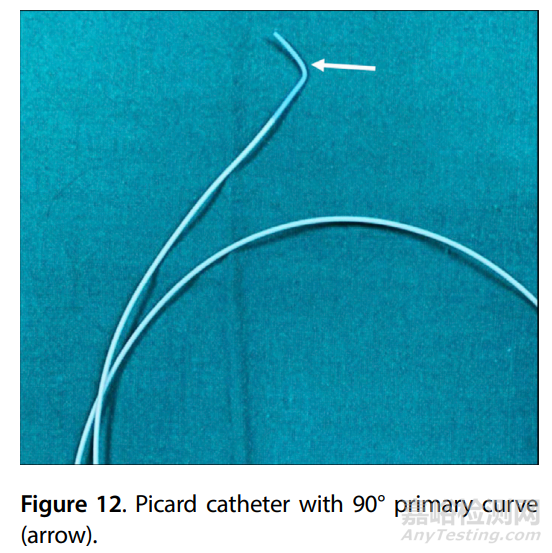

弓部血管插管：I型主動脈弓首選簡單彎曲導管；然而，對于II型、III型或牛型主動脈弓，需要復雜的彎曲導管來對特定的分支血管進行插管。根據起始角度不同，可以使用簡單的彎曲導管(如Picard導管(90°彎曲)(圖12)或復合雙彎導管(如Judkin右冠狀動脈導管或乳內動脈導管)對乳內動脈進行插管。



在肱/橈動脈入路中，簡單的彎曲導管可能不夠用，在大多數情況下需要復合彎曲導管。

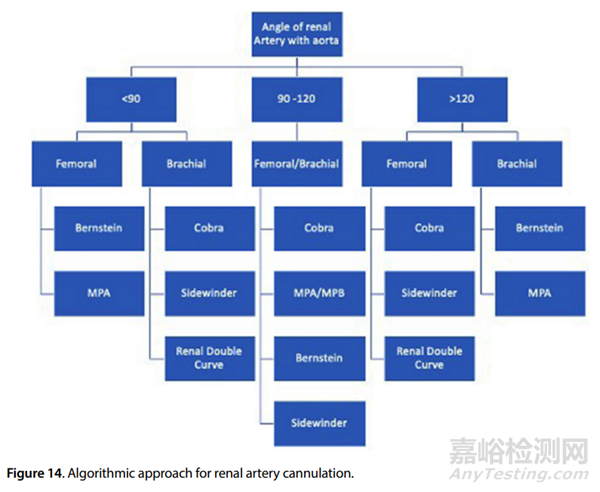

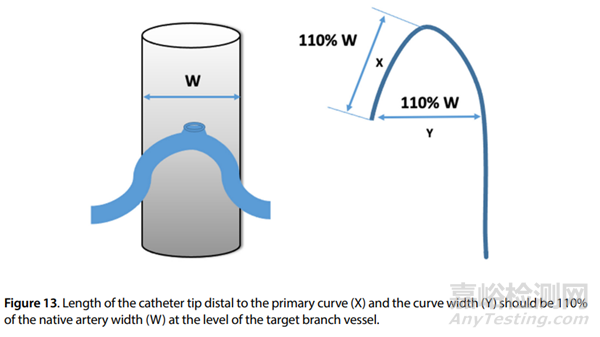

內臟血管置管：Chuang提出了選擇性內臟動脈置管的110規則；在目標分支血管水平，規定導管遠端頭端至一級彎的長度和彎寬應為固有動脈寬度的110%(圖13)。圖14討論了根據腎動脈起始的角度使用特定的導管。腹腔動脈、腸系膜上動脈和腸系膜下動脈與主動脈的起始角度通常<90°?？梢允褂肅obra或RC動脈導管等專門導管選擇性地對這些動脈進行插管。





導管的處理



導管的處理方法是用肝素化鹽水沖洗和擦拭。強烈建議在回血正常之前，不要注射任何東西。應注射造影劑以確認導管的放置，并在高壓注射之前確保導管頭端處于安全位置。旋轉導管時應透視下以確保其自由移動。注入造影劑以確認造影劑迅速進入血流，而不是染色血管壁或滯留不動。通過導絲將導管取出，使其頭端伸直。最初的導管置入是根據骨性標志或其他解剖標志來完成的。導管到位后，抽吸血液回流，用肝素鹽水沖洗，然后連接到注射器(如果適用)，從彎液面到彎液面?？梢酝ㄟ^蒸汽塑形導管，將其塑形成所需形狀，然后在冷的無菌生理鹽水溶液中迅速淬滅，來改變導管的形狀。



對導管進行清洗消毒的方法是通過液體或氣體/等離子滅菌(或兩者結合)，以確保導管的徹底、高效去污。對導管外表面和導管導絲腔進行清洗、去污和液體消毒劑消毒。滅菌的填充和排泄一直進行到導管腔的內部消毒完畢。



參考文獻：



Ojha V, Raju SN, Deshpande A, Ganga KP, Kumar S. Catheters in vascular interventional radiology: an illustrated review. Diagn Interv Radiol. 28 December 2022 DOI: 10.5152/dir.2022.21233.
